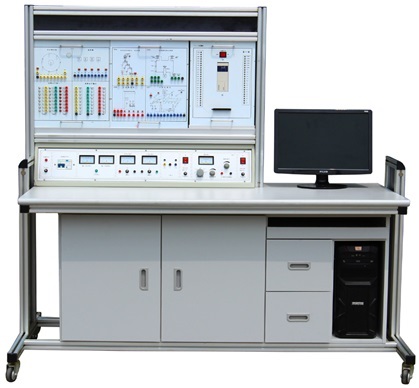

FCS-06H PLC可編程(cheng)控制器實(shi)驗(yan)臺(tai)

一、概述

本實(shi)驗臺結(jie)合當前我(wo)國工業自(zi)動化應用(yong)技(ji)(ji)術(shu)及器(qi)件技(ji)(ji)術(shu)的(de)發(fa)展，充分(fen)考慮實(shi)用(yong)性、先進性。裝置采用(yong)模塊式(shi)結(jie)構，實(shi)訓掛箱包(bao)含PLC主機掛(gua)箱、PLC模擬(ni)負載掛箱、實(shi)訓網孔板掛箱及(ji)豐富的驗(yan)證演示裝(zhuang)置。實(shi)訓內容包括PLC的基礎實訓、PLC綜合實訓，實訓項(xiang)目豐富、綜合性強(qiang)、緊跟工業自(zi)動化發(fa)展潮流。

二、裝置特點

1、裝置采用組件式結構(gou)，更換實(shi)驗(yan)模塊(kuai)便捷(jie)，如需要擴展功能(neng)或開發新實(shi)驗(yan)，只需添加實(shi)驗(yan)模塊(kuai)掛箱即可(ke)。

2、實(shi)驗對象(xiang)形象(xiang)逼真，接(jie)近工業(ye)現場的(de)實(shi)際應用(yong)，通過本裝置的(de)訓(xun)練，學生(sheng)很快(kuai)就能適應現場的(de)工作。

3、采用三菱(ling)FX3U-48MR可(ke)編程序控制器，功能強大、性能優越(yue)，采用(yong)模塊化(hua)設計(ji)，組(zu)(zu)合靈活(huo)，用(yong)戶可(ke)根據不同(tong)的需要組(zu)(zu)成不同(tong)的控制系統。

三、技術性能

1、輸(shu)入電源：三相(xiang)(xiang)四(si)線（或三相(xiang)(xiang)五線）～380V±10%  50Hz

2、電源(yuan)輸出：有漏電型(xing)保護器、過載(zai)、短路保護裝置。

3、三相(xiang)四線380V輸出，由三只電壓(ya)表指示(shi)輸出電壓(ya)

4、～220V通過(guo)安全插座(zuo)輸出

5、+24V/2A直流穩壓電(dian)源輸出

6、+5V/1A直流穩壓電(dian)源輸(shu)出

7、±12V/1A直流穩(wen)壓電源輸(shu)出

8、直(zhi)流電(dian)壓：0～10V可調輸出；直流(liu)電流(liu)：0～20mA可調輸出

9、工(gong)作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海(hai)拔<400m

10、裝置容(rong)量：＜1KVA

11、重    量：＜110Kg

12、外形尺寸：1600mm×700mm×1600mm

13、安全保護(hu)：具有漏電壓(ya)、漏電流(liu)保護(hu)裝(zhuang)置，安全符合(he)國家標(biao)準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱等組成。

（一）功能、特點

1）實驗臺包括

A．直流(liu)電(dian)壓：0～10V可調輸(shu)出；直流電流：0～20mA；

B．～220V通過安全插座輸出

C．三相四線380V輸出，由三只電(dian)壓表(biao)指(zhi)示輸出電(dian)壓

D．+24V/1A直(zhi)流穩壓電源(yuan)輸出(chu)

E. +5V/5A直(zhi)流穩(wen)壓電源(yuan)輸出

2）PLC主(zhu)機及實驗(yan)模塊的輸(shu)(shu)入輸(shu)(shu)出端口均已引到面板上。采用插拔式(shi)自鎖線連接實驗(yan)，輸(shu)(shu)入可以(yi)接模擬輸(shu)(shu)入開(kai)關、行(xing)程開(kai)關或光電(dian)開(kai)關等。

3）實(shi)驗臺結(jie)構(gou)采(cai)用掛箱式(shi)，便于實(shi)驗項目擴展和(he)用戶(hu)第(di)二次開發。

4）PLC主機配(pei)置

配置三菱FX3U-48MR PLC主機， 24路數字量(liang)輸入(ru)24路數(shu)字(zi)量輸出(chu)。

5）實訓桌

實訓桌為工業鋁型材結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。

★6）實(shi)驗室安全(quan)管理平臺軟(ruan)(ruan)件（正版(ban)軟(ruan)(ruan)件、招(zhao)標現(xian)場需提供版(ban)權證書核查和演示，整(zheng)個實(shi)驗室配置(zhi)一套）

（1）該系(xi)統集成無線遠(yuan)程實驗(yan)臺電源管理系(xi)統，終端由2.8寸(cun)TFT彩(cai)色液晶顯示屏和(he)數據采集模(mo)塊(kuai)組成，實時顯示實驗臺三(san)相(xiang)電(dian)流(liu)值、三(san)相(xiang)電(dian)壓值、三(san)相(xiang)有功功率值、三(san)相(xiang)無功功率、功率因數、頻率等電(dian)參數。

（2）終(zhong)端具(ju)有兩級(ji)使用權限(xian)：普通(tong)權限(xian)和高級(ji)權限(xian)

普通權限：設備上電即自動進入普通權限，在該權限下任何人都可以自由查看各相電參數；但是無權干預設備的運行且無權更改系統設置；

高級權限：需要教師輸入密碼才能獲取該權限級別，進入該權限級別后即可獲取本電源管理系統的所有操作權利，包括拉合閘（運行或停止運行）、本地定時開關機，過欠壓，過流以及余額不足報警閾值設置及其功能使能；報警記錄查看，費用管理部分的預付費功能開關，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時模式設置，配網觸發模式選擇等；

（3）穩定可靠的(de)互聯網連接：使(shi)用全球化開發平臺，連接可靠性強，網絡數據延遲(chi)小。

（4）終端設備與(yu)APP緊密結合，通(tong)過手機或其他智能(neng)移動終端系統監控查詢學生(sheng)實驗臺的電源(yuan)(yuan)(yuan)開關狀態；可以(yi)單獨(du)開啟關閉(bi)學生(sheng)實驗臺電源(yuan)(yuan)(yuan)；全(quan)部開啟或全(quan)部關閉(bi)實驗臺電源(yuan)(yuan)(yuan)功(gong)能(neng)；定時預約實驗臺電源(yuan)(yuan)(yuan)開啟關閉(bi)功(gong)能(neng)（云定時）。

（5）終端(duan)(duan)設備與云端(duan)(duan)聯(lian)動，在(zai)聯(lian)網狀(zhuang)態(顯示綠色WIFI標志)，教(jiao)師通過手機APP，可遠(yuan)程實時(shi)高速讀(du)取實訓(xun)臺的電(dian)流、電(dian)壓值(zhi)、功率因(yin)數(shu)等參(can)數(shu)；實時(shi)顯示設備(bei)使用(yong)功率和歷史(shi)曲線，實時(shi)監控設備(bei)的運行狀態、故障預警和異常(chang)報(bao)警；設備(bei)的電(dian)參(can)數(shu)和運行狀態會實時(shi)的映射到(dao)智能移(yi)動終端；

（6）可遠程設(she)置實驗臺(tai)保(bao)(bao)護(hu)電壓(ya)(ya)和電流，當輸入電壓(ya)(ya)或(huo)者電流超過(guo)保(bao)(bao)護(hu)電壓(ya)(ya)值或(huo)者保(bao)(bao)護(hu)電流值自(zi)動切斷實驗臺(tai)電源保(bao)(bao)護(hu)設(she)備，并推送信(xin)息到教師控制(zhi)端。在(zai)終端上更(geng)改系統(tong)設(she)置也會即時的反饋(kui)到云端，并顯示在(zai)APP上；在APP上的操作(zuo)權(quan)限同高(gao)級(ji)權(quan)限一樣(yang)可實現(xian)對設備的完全控(kong)制；

（7）預(yu)付費功能(neng)，在APP端，用戶對(dui)產品具有完全的操(cao)作(zuo)權，可以給電(dian)表設備進行電(dian)量充值，剩余(yu)電(dian)量為0.00kWh時自動拉閘斷電；帶有余額不足提(ti)醒功能，余額不足時自動上報到云端，APP也會立(li)即顯示并記錄該事件以(yi)提示用(yong)戶及時進(jin)行電量充值；（預付費功能和余額不足(zu)報警功能也以(yi)被(bei)關(guan)閉(bi)）

（8）APP可以顯示總有功電量和歷史小時電量/日電量/月電量(liang)/年(nian)電量統(tong)計記錄；

（9）設備分(fen)享功(gong)能，通過(guo)APP可以(yi)把設(she)備(bei)分(fen)享給其他(ta)成(cheng)(cheng)員，方便(bian)協同管理，如果不想(xiang)分(fen)享給其他(ta)成(cheng)(cheng)員也(ye)可以(yi)直接解除分(fen)享；初次添加(jia)設(she)備(bei)的(de)用戶為(wei)設(she)備(bei)所有(you)者，對設(she)備(bei)分(fen)享與(yu)否(fou)具有(you)絕對掌控權；

（二）實驗項目

1)PLC基本技(ji)能實訓

1.PLC認(ren)知(zhi)實訓

2.PLC仿真(zhen)實訓

3．跳(tiao)轉、分支功(gong)能實驗

4．移位寄存器(qi)實驗

5．數(shu)據處理(li)功能實驗                ;     &nbsp;

6．微分、位(wei)操作實驗

7．與、或、非邏輯功能實驗

8．定(ding)時器、計數器功(gong)能實驗

2)PLC模(mo)擬(ni)控制應用實訓

3）PLC、三相電機技能實訓

1.PLC控(kong)制(zhi)的三相異步電動(dong)機正反轉控(kong)制(zhi)

2.PLC控制的三相異步電動機Y/△啟動控制

3.PLC控制(zhi)的三相異步電動機啟動停止控制(zhi)

4）PLC、變頻器綜合應用技能實訓

（三(san)）PLC實訓模塊

（四）配套軟件

★1、工業4.0仿真(zhen)實訓軟(ruan)件（正版(ban)軟(ruan)件，提供軟(ruan)件著作權證書(shu)原件和(he)現場(chang)逐條演示）軟(ruan)件采用(yong)三維建(jian)模(mo)基于虛擬現實技術的計算機仿真(zhen)模(mo)擬技術，可以進行PLC電氣(qi)控制仿真、電工電子仿真、氣(qi)動仿真、液壓仿真、傳感器仿真等(deng)工業常用技術(shu)仿真

1）PLC仿真可以通(tong)過(guo)PLC編程控制模型的相應動作從而(er)完成工序動作包含(han)機(ji)械(xie)手仿真、自動門仿真、升(sheng)降機(ji)仿真、分揀仿真、正(zheng)反轉仿真、郵件分揀、交(jiao)通(tong)燈等。

2）電(dian)工電(dian)子(zi)仿真

（1）接線仿真(zhen)（2）電路仿真(zhen)（3）排故仿真（4）原理(li)仿真（5）電(dian)機(ji)拆裝仿真，三相異步機(ji)拆分(fen)、單相異步機(ji)拆分(fen)等（6）儀器儀表(biao)的(de)使(shi)用(yong)仿真萬(wan)用(yong)表(biao)、雙蹤示波器、信號發生器、鉗形(xing)表(biao)等

3）氣動回路(lu)仿真

（1）軟件(jian)以氣動經典22回(hui)路為依據開(kai)發出28回路的在(zai)線及離線仿(fang)真

（2）軟件中(zhong)設置的14路“考考你(ni)！”表(biao)現為典型氣路設備故障。

（3）軟件(jian)狀態(tai)含“模(mo)擬(ni)運行”“聯機(ji)運行”即(ji)離線仿真、在線仿真。

4）液(ye)壓(ya)(ya)回路仿(fang)真(zhen)其界(jie)面可清楚的展示(shi)液(ye)壓(ya)(ya)元器件(jian)的內(nei)部結構(gou)以及液(ye)壓(ya)(ya)回路的工作過(guo)程(cheng)。液(ye)壓(ya)(ya)傳動原理的動態演示(shi)并不少于18種動態演示。

5）傳感器仿真

（1）溫(wen)度變送(song)傳感器(qi)(qi)器(qi)(qi)仿(fang)真包含溫(wen)度變送(song)傳感器(qi)(qi)模擬(ni)拆(chai)裝；溫(wen)度變送(song)傳感器(qi)(qi)模擬(ni)接線；溫(wen)度變送(song)傳感器(qi)(qi)模擬(ni)運行仿(fang)真

（2）液(ye)位(wei)傳(chuan)(chuan)(chuan)感器(qi)(qi)仿(fang)真包含液(ye)位(wei)傳(chuan)(chuan)(chuan)感器(qi)(qi)模擬拆裝(zhuang)；液(ye)位(wei)傳(chuan)(chuan)(chuan)感器(qi)(qi)模擬接線(xian)；液(ye)位(wei)傳(chuan)(chuan)(chuan)感器(qi)(qi)模擬運行(xing)仿(fang)真

（3）流(liu)量傳感(gan)(gan)器仿真包含流(liu)量傳感(gan)(gan)器模(mo)擬(ni)拆裝；流(liu)量傳感(gan)(gan)器模(mo)擬(ni)接線(xian)；流(liu)量傳感(gan)(gan)器模(mo)擬(ni)運(yun)行仿真

6）在線學習培(pei)訓

（1）提(ti)供免費遠程(cheng)單片機培訓PLC培訓(xun),伺(si)服,步(bu)進,觸(chu)摸屏,變頻器, 單片機(ji)，數控，機(ji)器人(ren)，工(gong)業組態及網絡通信等全系列(lie)自(zi)動(dong)化技術培訓

（2）教師可(ke)以遠程通過新建(jian)不同班級、不同課(ke)程并(bing)上(shang)傳課(ke)程資(zi)料，可(ke)進行網上(shang)試卷批閱，作業批閱，回答學(xue)生問題。

（3）教師可以自由組合(he)不(bu)同教學(xue)手段，實現各種不(bu)同的教學(xue)方(fang)法，比如談(tan)話式(shi)、研討式(shi)、活動(dong)式(shi)、競賽式(shi)等等，學(xue)習體(ti)驗；

（4）學(xue)生可以(yi)登錄在(zai)線學(xue)習系(xi)統，進(jin)行(xing)不同(tong)老師和不同(tong)課程學(xue)習，可以(yi)通過在(zai)線學(xue)習系(xi)統向老師提問，做筆記，評價及參(can)與話題討論

7）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控(kong)，PLC輸出(chu)開關控制以(yi)及(ji)PLC輸入電壓模(mo)擬量實時數據，可(ke)根據實際(ji)需(xu)求添加(jia)128路。

8）PLC運行歷史數據：顯示PLC運行(xing)歷(li)(li)史(shi)數(shu)據(ju)，可(ke)按(an)時、天、月進行(xing)查詢歷(li)(li)史(shi)數(shu)據(ju)曲線，以及歷(li)(li)史(shi)數(shu)據(ju)表格(ge)，可(ke)表格(ge)數(shu)據(ju)導出處(chu)理。

9）電(dian)機(ji)軟啟動及(ji)電(dian)機(ji)保護器的仿(fang)真
