一、概(gai)述
PLC可(ke)編程(cheng)控(kong)(kong)制器(qi)是以(yi)微處理(li)(li)機基礎發(fa)(fa)展起來(lai)的(de)(de)(de)工業(ye)(ye)控(kong)(kong)制裝(zhuang)置。它(ta)以(yi)體積小、功(gong)(gong)能強、可(ke)靠性高以(yi)及應用(yong)安裝(zhuang)方便(bian)(bian)的(de)(de)(de)特點，很快在(zai)我國的(de)(de)(de)工業(ye)(ye)控(kong)(kong)制中占據了主(zhu)導地位，并且不(bu)斷(duan)發(fa)(fa)展。根據這(zhe)(zhe)一發(fa)(fa)展形勢，全國各大專院(yuan)校、各類職業(ye)(ye)技術學校都將PLC教學納入(ru)教學任務，作為電子、電氣(qi)以(yi)及工業(ye)(ye)自(zi)動化類專業(ye)(ye)的(de)(de)(de)一門(men)必修棵(ke)。PLC可(ke)編程(cheng)實(shi)驗系統是根據這(zhe)(zhe)一教學要求開(kai)發(fa)(fa)的(de)(de)(de)新一代PLC教學產(chan)品，產(chan)品采用(yong)掛箱(xiang)式，便(bian)(bian)于實(shi)驗項目擴展和(he)用(yong)戶第二次開(kai)發(fa)(fa)。自(zi)產(chan)品推出以(yi)來(lai)，得到了各大院(yuan)校教學教師(shi)和(he)專家的(de)(de)(de)一致好評。全套裝(zhuang)置設計合(he)理(li)(li)、功(gong)(gong)能強大、操作簡單方便(bian)(bian)，對(dui)學生理(li)(li)解和(he)掌握(wo)可(ke)編程(cheng)控(kong)(kong)制器(qi)的(de)(de)(de)控(kong)(kong)制原理(li)(li)和(he)操作方法。加快學習(xi)PLC的(de)(de)(de)編程(cheng)方法。都具(ju)有極大的(de)(de)(de)幫助。是PLC教學中的(de)(de)(de)理(li)(li)想工具(ju)。
二、系統構成

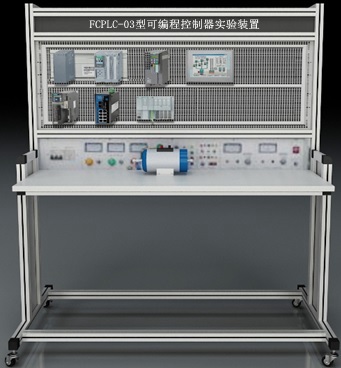

1、PLC可編程控制器實驗臺（演示(shi)屏與控制箱構成）
2、PLC可編程(cheng)控(kong)制器實驗(yan)演(yan)示裝(zhuang)置(zhi)
3、PLC可編程控制器(qi)操作桌
4、編(bian)程(cheng)應用軟件
5、仿(fang)真教學軟件
6、PLC及轉接通訊電(dian)纜
7、電(dian)腦或(huo)(huo)手持(chi)編程器（用戶自備或(huo)(huo)代購）
三、PLC可編程控制器實驗臺控制箱技術指標(biao)
1、電源(yuan)
1.1電(dian)源輸入:工作(zuo)電(dian)壓380V±5%(50Hz)，輸入時指示(shi)燈亮(liang)。
1.2電源輸出(chu)：有保(bao)險(xian)絲(si)和(he)漏電保(bao)護(hu)開關二級保(bao)護(hu)功能(neng)。輸出(chu)三相交流(liu)380V工作電壓有三只高精度電壓表指示 ，通(tong)過啟停按鈕(niu)控制三相交流(liu)電壓輸出(chu)。
A組:直流(liu)電壓(ya)+5V/3A輸出，有高精度直流(liu)電壓(ya)表指示電壓(ya)輸出，過流(liu)自動(dong)保護(hu)功能。
B組(zu): 直(zhi)(zhi)流(liu)電(dian)壓(ya)(ya)24V/2A輸出，有高精度直(zhi)(zhi)流(liu)電(dian)壓(ya)(ya)表(biao)指示電(dian)壓(ya)(ya)輸出，過流(liu)自動(dong)保護功(gong)能。
C組:低壓直(zhi)流(liu)穩壓電源(yuan)，電壓+12V/-12V輸(shu)出，電流(liu)2A。
D組: 0-30V直流(liu)(liu)穩壓電(dian)源，內置(zhi)式(shi)繼電(dian)器(qi)自動換(huan)檔，多(duo)圈電(dian)位器(qi)連續調壓，輸出(chu)電(dian)流(liu)(liu)2A，具(ju)有預設式(shi)限(xian)流(liu)(liu)保護功(gong)能。
E組:恒流源(yuan)，提供(gong)0-20mA恒流源(yuan)。
F組:單相市電輸出，供用戶自備(bei)儀器使用。
四、PLC可編程控制(zhi)器(qi)主要結構配置
1.工業觸摸(mo)屏：威倫通，型號：TK8071IP，屏幕≥7寸；
2.通訊線：帶屏蔽(bi)，
3.CC-Link主站通信(xin)模塊：三菱， FX5U-CCL-MS，實現CC-Link通信(xin)；
4.三(san)相變頻電機： F370Y38L10H，三(san)相，功率≥400W，用于(yu)傳動；
5.從站CC-Link輸(shu)入開(kai)關量模(mo)塊：三菱，型(xing)號(hao)：AJ65SBTB1-8D，規格≥8點；
6.從(cong)站CC-Link輸出開(kai)關量模塊：三菱，型號(hao)：AJ65SBTB1-8T，規格≥8點；
7.變頻器：三菱(ling)，型號：FR-E740-0.4K-CHT，功率≥400W，單相電源輸(shu)入；
8.脈沖伺(si)服及伺(si)服電(dian)機：三菱，型號：MR-JE-20A、HG-KN23W1-S100，驅動功率(lv)≥100W；
9.主站PLC：三菱，型號：Fx5U-32MT/ES-A，輸入≥16點，輸出（晶體管(guan)型）≥16點，1個(ge)串行通信口(kou)，≥1路(lu)AD，≥1路(lu)DA。
五、實(shi)驗桌：鋁(lv)(lv)木結構，采用特制(zhi)模具(ju)制(zhi)作的優質鋁(lv)(lv)合(he)金(jin)做框架(jia)，鋁(lv)(lv)合(he)金(jin)表(biao)面(mian)經氧化處(chu)理，經久耐用，美觀(guan)(guan)大方，符合(he)現(xian)代審(shen)美觀(guan)(guan)，桌面(mian)為(wei)防(fang)火、防(fang)水、耐磨(mo)高密度板，桌子下部配置儲(chu)存(cun)柜及電腦主機柜。
六、實驗項目(mu)
1.PLC的基礎邏(luo)輯(ji)編程
2、PLC的(de)硬件接(jie)線
3、PLC的遠(yuan)程(cheng)I/O控制(zhi)
4、PLC與變(bian)頻器的控(kong)制
5、PLC與伺服電機的(de)控制
6、變(bian)頻器(qi)的參數設置
7、變頻器的外部(bu)端(duan)子(zi)控制
8、變頻器的模擬(ni)量控制
9、伺(si)服電機的參數控(kong)制
10、伺服電機的外部端(duan)子控制
11、伺服電(dian)機的模擬量控制(zhi)
12.觸摸屏(ping)的基(ji)本(ben)邏輯指令編輯
13.觸摸屏畫面編輯(ji)
14.觸摸屏通訊(xun)設置(zhi)
15.觸摸屏與PLC通訊
16.觸摸屏、PLC、變頻(pin)器通訊
17.觸摸屏、PLC、伺(si)服(fu)電(dian)機(ji)通訊
七、配置清單
