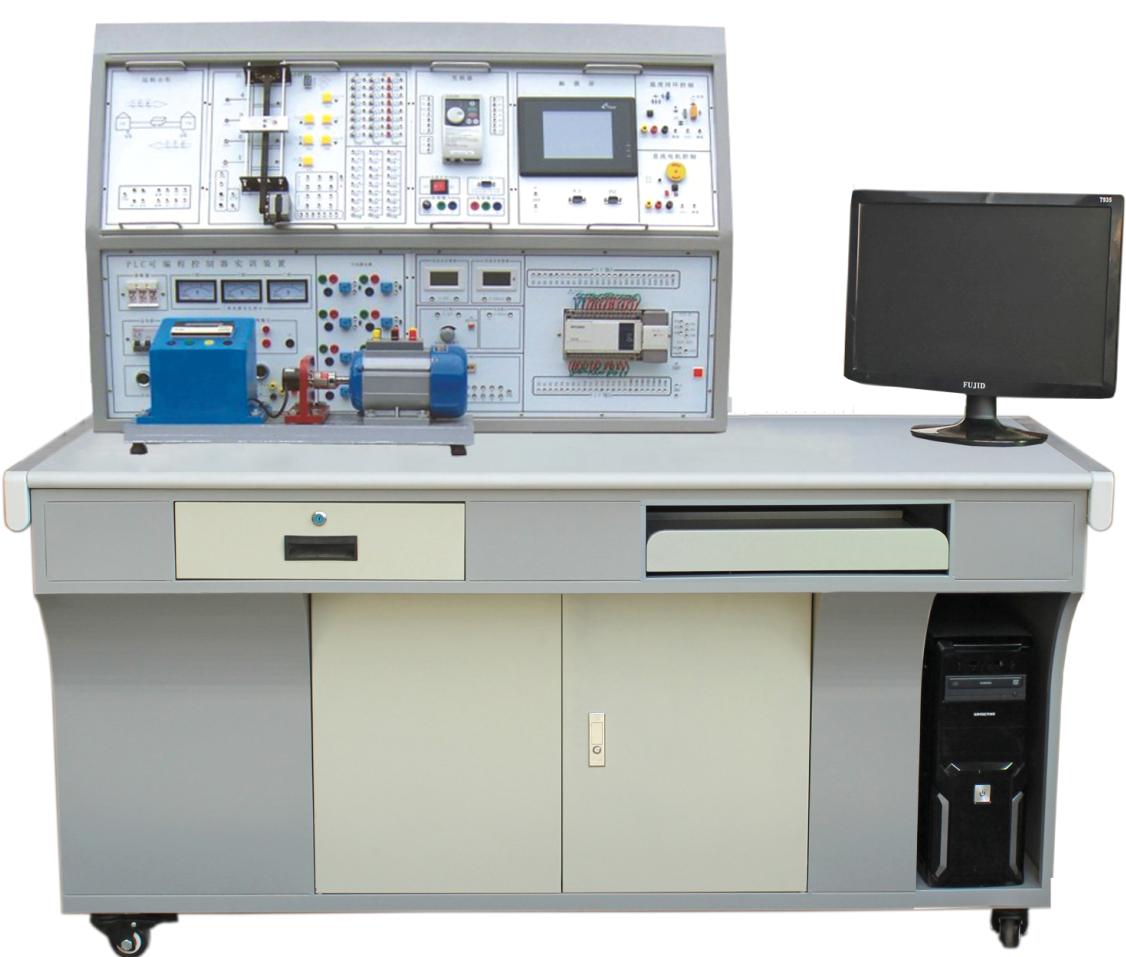

FCX-01A網絡型PLC可編程控制器綜合實訓裝置
（PLC+變頻+電氣控制+觸摸屏）
序號 | 編號(hao) | 控制對象實訓模塊 | 實訓教(jiao)學目(mu)標 |
1 | SX1 | 搶(qiang)答器/音樂噴泉 | 通過(guo)對搶答(da)系統(tong)中各組人員搶答(da)時序的(de)監視和控(kong)制(zhi)，掌握條件判斷控(kong)制(zhi)指令的(de)編寫方(fang)法(fa)；通過(guo)對音樂噴泉控(kong)制(zhi)系統(tong)中“水(shui)流(liu)”及(ji)音樂的(de)循環(huan)控(kong)制(zhi)，掌握循環(huan)指令的(de)編寫方(fang)法(fa)。 |
2 | SX2 | 裝配流水線(xian)/十字路口交通燈 | 通(tong)過(guo)對“生產流(liu)水線”順序加(jia)工過(guo)程(cheng)及十字路口交通(tong)燈(deng)路況(kuang)信(xin)號控制，掌握順序控制指令的編寫方法。 |
3 | SX3 | 水塔(ta)水位/天塔(ta)之光(guang) | 通過對“水(shui)塔水(shui)位(wei)”和“儲水(shui)池水(shui)位(wei)”變化過程的(de)(de)(de)判斷(duan)，了解簡單邏輯控制指令的(de)(de)(de)編(bian)(bian)寫(xie)方(fang)法(fa)。通過對天塔之光閃亮過程的(de)(de)(de)移位(wei)控制，掌握移位(wei)寄(ji)存器指令的(de)(de)(de)編(bian)(bian)寫(xie)方(fang)法(fa)。 |
4 | SX4 | 自動(dong)送料裝車/四(si)節傳送帶 | 通過(guo)對(dui)傳(chuan)送(song)帶啟停(ting)、傳(chuan)送(song)狀態的(de)控制和對(dui)貨物在(zai)自動(dong)送(song)料(liao)裝(zhuang)車系統中流向(xiang)、流量的(de)控制，掌握較復(fu)雜(za)邏(luo)輯控制指令的(de)編(bian)寫方法。 |
5 | SX5 | 多種(zhong)液體混合裝(zhuang)置 | 通過對“液體混合(he)裝(zhuang)置”中不同(tong)液體比例(li)及液體混合(he)時攪拌時間的(de)控(kong)制，掌握(wo)條件(jian)判斷指(zhi)令及各種不同(tong)類型(xing)的(de)定時器指(zhi)令的(de)編寫(xie)方法。 |
6 | SX6 | 自動售貨機 | 通過用用戶投幣數(shu)目的(de)識(shi)別和自(zi)動售貨機中(zhong)各(ge)種(zhong)“貨物”的(de)進(jin)出(chu)控(kong)制，掌握各(ge)種(zhong)計數(shu)器(qi)指令(ling)及(ji)比(bi)較輸出(chu)指令(ling)的(de)編寫方法(fa)。 |
7 | SX7 | 自(zi)控軋鋼(gang)機/郵件分揀機 | 通過對自控(kong)軋鋼(gang)機(ji)和郵件分揀機(ji)材料(liao)(liao)（“鋼(gang)錠“郵件”）來(lai)料(liao)(liao)數(shu)量、來(lai)料(liao)(liao)類別(bie)識別(bie)及(ji)(ji)對各種執(zhi)行器（例如“電機(ji)”）啟(qi)停時(shi)序的(de)控(kong)制，掌(zhang)握數(shu)值運(yun)算指(zhi)令及(ji)(ji)中斷指(zhi)令的(de)編寫(xie)方法。 |
8 | SX8 | 機械手控制/自(zi)控成(cheng)型機 | 通(tong)過對(dui)機械手停留(liu)“位置(zhi)“及自控成(cheng)型(xing)機各方向“液缸位置(zhi)”的控制(zhi)，掌握(wo)一個完整工業(ye)應用系統中的較簡(jian)單(dan)邏輯控制(zhi)程(cheng)序的編寫能力。 |
9 | SX9 | 加工中心 | 通(tong)過對加工中心中各方向“電機(ji)”運行方向及“刀(dao)(dao)庫”進出刀(dao)(dao)、換刀(dao)(dao)過程的(de)控制，掌握(wo)一個(ge)完整工業(ye)應用系統中的(de)較復雜邏(luo)輯控制的(de)編寫(xie)能力。 |
10 | SX10 | 四(si)層電梯 | 通過(guo)對一(yi)個(ge)完整的四層電梯(ti)模(mo)型的綜(zong)合(he)控(kong)制，初步掌握PLC控(kong)制系統的分析、I/O分配、設計I/O接(jie)線(xian)圖(tu)、接(jie)線(xian)、編程(cheng)、調試(shi)等工作過(guo)程(cheng)的綜(zong)合(he)知(zhi)識。 |
11 | SX11 | 步進電(dian)機(ji)/直(zhi)線運動：（實物）步進電(dian)機(ji)系統由驅(qu)動電(dian)路、步進電(dian)機(ji)、刻度盤(pan)、指針(zhen)等(deng)組(zu)成(cheng)； 直線運(yun)動(dong)系統(tong)由電(dian)機、同(tong)步帶(dai)、光電(dian)傳(chuan)感器、導(dao)軌、移動(dong)塊等組(zu)成(cheng)。 | 通(tong)過利用PLC對步(bu)進(jin)電機及(ji)直(zhi)線運動實物模塊(kuai)的(de)控(kong)制(zhi)，初步(bu)了解(jie)步(bu)進(jin)電機方(fang)向、拍(pai)數的(de)控(kong)制(zhi)及(ji)直(zhi)線運動檢測、定(ding)位控(kong)制(zhi)。 |
12 | SX12 | 自動洗衣(yi)機/電鍍(du)生產線(xian) | 通(tong)過對洗(xi)衣(yi)機進出水(shui)時間、洗(xi)滌流程及電鍍生產線中(zhong)物(wu)塊(kuai)侵(qin)入不同溶液的時間、方式、先后順序(xu)的控制(zhi)，掌握(wo)多點PLC控制(zhi)系統(tong)的綜合應用能(neng)力。 |
13 | SX13 | 直流電機控制/溫度控制 （模擬量控制(zhi)） | 通過對直流(liu)電(dian)機(ji)系(xi)統中脈沖信號采集、轉速控制(zhi)（電(dian)壓量）及溫度控制(zhi)系(xi)統中的溫度參數的控制(zhi)，掌握(wo)高速計數器指(zhi)令(ling)(ling)、模(mo)擬(ni)量處理指(zhi)令(ling)(ling)、PID指(zhi)令(ling)(ling)的使用。 |
14 | WK1 | 典型(xing)電(dian)(dian)動機控制實操單元：施耐德交流(liu)接(jie)觸器(qi)3只；時間繼(ji)電(dian)(dian)器(qi)1只，3個(ge)按鈕，3只交流(liu)指示燈(deng)，2只熱(re)繼(ji)電(dian)(dian)器(qi)，元器(qi)件配置專用底座。 | 掌握(wo)一般強電(dian)系統(tong)的安裝和調(diao)試工(gong)作過程知(zhi)識，實現PLC方式的電(dian)機典型運行控(kong)制(zhi)；掌握(wo)安裝和調(diao)試PLC電(dian)氣控(kong)制(zhi)系統(tong)的有關知(zhi)識。 |
15 | WK2 | 網孔板 | 學會(hui)電(dian)氣控制系統中(zhong)各(ge)元器件的(de)布局規劃、安裝、調試(shi)過程知識。 |
16 | BP1 | 變頻器實訓組件：配(pei)置三菱(ling)FR-S520變頻器，帶有RS485通信接(jie)口(kou)及BOP操作面(mian)板 | 初步具(ju)有綜(zong)合(he)應用變(bian)(bian)頻器的(de)能力，了(le)解變(bian)(bian)頻調速在(zai)實際中的(de)應用，掌握(wo)變(bian)(bian)頻器與PLC之間USS通信協(xie)議(yi)的(de)建立連(lian)接(jie)方(fang)法。 |
17 | CM1 | 觸(chu)摸屏實訓組件：5.7英寸 Eview500，256色 | 了(le)解(jie)工業觸摸(mo)屏的(de)功能及使用方法、掌握(wo)與(yu)PLC之間的(de)通信(xin)知(zhi)識，并掌握(wo)復位、置位、交替等功能鍵、圖形（曲線）顯示、動(dong)態畫(hua)面跟(gen)蹤在觸摸(mo)屏中(zhong)的(de)實(shi)現(xian)方法。 |
4.數碼顯示控制(zhi) 5.搶(qiang)答器控制（優先級、數值運(yun)算，具有聲效功能） 6.天塔(ta)之光控制(zhi)（閃(shan)爍、發射、流水型） 7.音樂噴泉控(kong)制（具有(you)聲效功(gong)能） 8.十字路口交通(tong)燈控制 9.水塔水位控(kong)制 10.自動(dong)送料裝車系統(tong)控制 11.四節傳送帶控制(zhi) 12.裝(zhuang)配流水線控制 13.多種液體混合裝置控制 | 14.自控成型機控制 15全自動洗衣機控制(zhi)（具有聲效功能） 16.電鍍生產線控制 17.自控軋鋼(gang)機控制(zhi) 18.郵件分揀機控制 19.自動售貨(huo)機(ji)控制(zhi) 20.機械手控制 21.三(san)層電梯控制 22.四層電梯控制（實(shi)物） 23.加工中(zhong)心(xin)控制（實物） |
24.直(zhi)線運動(dong)位(wei)置識別(bie)、運動(dong)軌跡(ji)控制、定位(wei)控制 25.步進電(dian)機運動控制 | 26.直流(liu)電(dian)機控制(zhi) 27.溫度PID控制（具有(you)聲效功能） |
28.C620車床的電氣控制線路 29.臥式車(che)床電氣控制(zhi)線(xian)路 30.機(ji)床兩地控制線路 31.M7130平面磨床(chuang)的電氣控制線路(lu) | 32.Z3040搖臂(bei)鉆床的電(dian)氣控(kong)制線路 33.液壓滑(hua)臺(tai)式自動攻螺紋機(ji)的電氣控制(zhi)線(xian)路 34.運行小車的電(dian)氣控制線路 |
