[規格型號]：	FCX-01

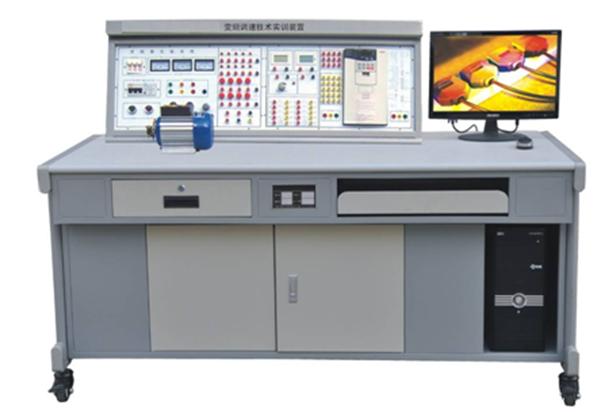

[產品名稱]：	變頻調速技術實訓裝置
[價　　格]：	電議
[產品參數]：
[在線客服]：

產品介紹：

FCX-01型變(bian)頻(pin)調速(su)技(ji)術(shu)實訓裝(zhuang)置

一、概述

本(ben)裝置是在總結當前變(bian)(bian)頻(pin)(pin)調(diao)速實(shi)(shi)訓(xun)(xun)(xun)(xun)教學設備的(de)(de)基礎(chu)上，該實(shi)(shi)訓(xun)(xun)(xun)(xun)裝置為變(bian)(bian)頻(pin)(pin)技術實(shi)(shi)訓(xun)(xun)(xun)(xun)和考核提供(gong)了(le)先進的(de)(de)操作平(ping)臺(tai)。變(bian)(bian)頻(pin)(pin)器選用(yong)(yong)應用(yong)(yong)廣泛(fan)的(de)(de)三菱FR-A540-0.75K變(bian)(bian)頻(pin)(pin)器帶有RS485通信接口(kou)。實(shi)(shi)訓(xun)(xun)(xun)(xun)臺(tai)可完成“變(bian)(bian)頻(pin)(pin)調(diao)速技術”課程的(de)(de)相關教學實(shi)(shi)訓(xun)(xun)(xun)(xun)。特別是系統提供(gong)開放(fang)式(shi)實(shi)(shi)訓(xun)(xun)(xun)(xun)教學，可充分培養(yang)學生(sheng)的(de)(de)實(shi)(shi)際動手能(neng)力，為參加就業崗(gang)位(wei)打下堅實(shi)(shi)的(de)(de)基礎(chu)。

二(er)、技術性能

1.輸入電(dian)源：三相四線（或三相五線）～380V±10% 50Hz

2.工(gong)作環(huan)境：溫度(du)-10℃～+40℃ 相(xiang)對濕度(du)＜85%(25℃)

3.裝置容量(liang)：＜0.5KVA

4.重量(liang)：＜110Kg

5.外形尺寸：1600mm×750mm×1300mm

6.安全保(bao)護：具(ju)有漏(lou)電壓(ya)、漏(lou)電流保(bao)護裝置，安全符合國(guo)家標準(zhun)

三、裝置組成

實(shi)訓裝置由控(kong)制屏、實(shi)訓桌(zhuo)、變頻實(shi)訓組(zu)(zu)件、繼(ji)電接觸實(shi)訓組(zu)(zu)件、數字量/模擬(ni)量輸(shu)(shu)入輸(shu)(shu)出給定指示(shi)組(zu)(zu)件、三相異步電機、電機導軌、測(ce)速(su)機構等組(zu)(zu)成。

（一）控制屏(ping)（鐵質雙層亞光密紋噴塑結構(gou)，鋁質面板）

1.交流電源控制單元

三相四線380V交流電(dian)(dian)(dian)源經空氣(qi)開關(guan)(guan)(guan)后(hou)給裝置供電(dian)(dian)(dian)，電(dian)(dian)(dian)網(wang)電(dian)(dian)(dian)壓表監控(kong)電(dian)(dian)(dian)網(wang)電(dian)(dian)(dian)壓，設有帶(dai)燈(deng)保險絲(si)保護(hu)，控(kong)制屏的供電(dian)(dian)(dian)由鑰匙開關(guan)(guan)(guan)和啟停開關(guan)(guan)(guan)控(kong)制。

提供三相四線380V、單相220V電源各一組，由(you)啟(qi)停開關控制輸出(chu)，并(bing)設有保險絲保護。

2.直(zhi)流(liu)(liu)電(dian)源(yuan)、直(zhi)流(liu)(liu)電(dian)壓/電(dian)流(liu)(liu)表(biao)、邏輯輸出及指示(shi)等

直(zhi)流(liu)電(dian)(dian)(dian)壓：0～10V可調輸出；直(zhi)流(liu)電(dian)(dian)(dian)流(liu)：4～20mA；直(zhi)流(liu)數字電(dian)(dian)(dian)壓表(biao)/電(dian)(dian)(dian)流(liu)表(biao)；電(dian)(dian)(dian)壓表(biao)量(liang)程0～200V、輸入阻(zu)抗為(wei)10MΩ、精(jing)度(du)0.5級；電(dian)(dian)(dian)流(liu)表(biao)量(liang)程0～200 mA、精(jing)度(du)0.5級；同時設(she)點動、自鎖按鈕、邏輯開關(guan)、直(zhi)流(liu)24V繼(ji)電(dian)(dian)(dian)器、1K電(dian)(dian)(dian)位器。

3.繼(ji)電接觸實訓組件

  提供交流接觸器(qi)3只(zhi)、時間繼電(dian)器(qi)1只(zhi)，以上(shang)器(qi)件(jian)所(suo)有端子均已引至面(mian)板上(shang)，完全由操作(zuo)者自由布線，實訓(xun)特點明顯。

4.變頻(pin)器實訓模塊

裝(zhuang)置(zhi)(zhi)采用三菱FR-A740-0.75K高(gao)性能(neng)變(bian)頻器(qi)，三相380V交(jiao)流供電，內(nei)置(zhi)(zhi)EMC濾波器(qi)，輸(shu)(shu)出功(gong)率0.75KW。集成(cheng)RS485通訊接口，具有V/F控制、無(wu)傳感器(qi)矢量(liang)速(su)度/轉矩(ju)控制、閉環高(gao)精度轉矩(ju)/速(su)度/位(wei)置(zhi)(zhi)控制等工作模式；集成(cheng)12路(lu)數字量(liang)輸(shu)(shu)入/9路(lu)數字量(liang)輸(shu)(shu)出，3路(lu)模擬量(liang)輸(shu)(shu)入/2路(lu)模擬量(liang)輸(shu)(shu)出；具備輸(shu)(shu)入缺相、電壓(ya)不足(zu)、過(guo)電壓(ya)短路(lu)、瞬時(shi)停電、斷線檢測、位(wei)置(zhi)(zhi)誤(wu)差、失速(su)防止等保護功(gong)能(neng)。

變頻(pin)器所(suo)有端子均已(yi)引至面(mian)板上，系統完全開放，操作(zuo)(zuo)者可搭建不同(tong)變頻(pin)調速控(kong)制系統，布(bu)線(xian)設計、線(xian)路走向，實現控(kong)制功(gong)能(neng)，更能(neng)鍛煉操作(zuo)(zuo)者的(de)動手能(neng)力。

（二(er)）三(san)相鼠籠異步電(dian)機：交流380V/△

（三）電(dian)機導軌及光電(dian)編碼器一(yi)套

（四）實訓桌

實(shi)訓桌為鐵質雙(shuang)層(ceng)亞光密(mi)紋噴塑結構，桌面為防(fang)火、防(fang)水、耐磨高密(mi)度板；左右(you)設有兩個大(da)抽屜（帶鎖），用于放置工(gong)具(ju)及資料(liao)，電(dian)腦(nao)桌聯體設計，造型美(mei)觀大(da)方。

四、實訓(xun)項目

繼(ji)電接觸控制實(shi)訓(xun)

1.三(san)相異步電動(dong)機點動(dong)控(kong)制和自鎖控(kong)制

2.三相異步(bu)電動機Y/△換(huan)接啟(qi)動控制

3.三相(xiang)異步電動(dong)機聯(lian)鎖正(zheng)反轉(zhuan)控制(zhi)

4.三相異步電動機(ji)延時正反轉控制

變頻控制實訓(xun)

5.變(bian)頻器功能(neng)參(can)數設置與操作

6.變頻(pin)器報警與保護功能(neng)

7.多段速度選擇變頻(pin)調速

8.外(wai)部端子點動控制

9.外部端子遙控控制(zhi)

10.控(kong)制電機運行時間操作

11.控制電機(ji)正反轉運動控制

12.電壓/電流(liu)監(jian)視器信號輸出及(ji)顯示

13.瞬間停(ting)電變(bian)頻器(qi)參數設定

14.外部模擬量（電壓/電流）變頻(pin)調速

15.基于變(bian)頻(pin)調速的RS485通信

16.基于三(san)角波的變頻調(diao)速控制

17.三(san)相異(yi)步電機的(de)變頻調速(su)

18.變頻恒壓(ya)供水模擬控制(zhi)

19.刨床(chuang)模(mo)擬控制（多(duo)段速選擇）

MCGS組態監控

20.直(zhi)線(xian)加減速控制及顯示

21.基于(yu)三(san)角波的變頻調速(su)控制實時(shi)曲線

22.三相(xiang)異步電機的變頻調(diao)速實時曲線

23.三相異步電(dian)機變(bian)頻調(diao)速時電(dian)壓、電(dian)流、功(gong)率、轉速實時采(cai)集顯示

基于RS485的MCGS工(gong)控組態網絡通訊(xun)實訓(xun)
