FC-PLC-35可(ke)編程控制技術綜合實訓裝置（PLC、變(bian)頻器）
一、概述
PLC可編(bian)程(cheng)控制技術(shu)綜合實訓裝置適合高職院(yuan)校、職業(ye)學校的機電(dian)(dian)設(she)備安裝與(yu)(yu)維修(xiu)(xiu)、機電(dian)(dian)技術(shu)應(ying)(ying)用、電(dian)(dian)氣運行與(yu)(yu)控制、電(dian)(dian)氣技術(shu)應(ying)(ying)用、電(dian)(dian)子電(dian)(dian)器(qi)應(ying)(ying)用與(yu)(yu)維修(xiu)(xiu)等(deng)專業(ye)和非機電(dian)(dian)類專業(ye)的《可編(bian)程(cheng)控制器(qi)技術(shu)》、《電(dian)(dian)氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
實訓裝(zhuang)置也適合技工學校(xiao)、職業(ye)院(yuan)校(xiao)、、職教中心、鑒定站/所(suo)各(ge)工種PLC實(shi)操、技能鑒定(ding)考(kao)核。
二、裝置特點(dian)
1、采用積木組(zu)合式結構，根據(ju)需要配置開關(guan)量(liang)、模擬量(liang)、變頻(pin)調速、觸摸彩屏、總線通信(xin)模塊等，配套組(zu)態監控軟(ruan)件、仿真實(shi)(shi)訓(xun)軟(ruan)件，實(shi)(shi)現仿真化(hua)、信(xin)息化(hua)、網絡實(shi)(shi)訓(xun)教(jiao)學(xue)，體現實(shi)(shi)訓(xun)教(jiao)學(xue)的(de)網絡性和系統(tong)性。
2、項目實訓(xun)(xun)模(mo)塊：利(li)用目前典(dian)型(xing)的(de)可編程控制(zhi)器技術(shu)完(wan)成對工業生產中(zhong)模(mo)擬對象，實物模(mo)型(xing)中(zhong)的(de)邏輯、模(mo)擬、過(guo)程、運動等(deng)的(de)控制(zhi)實訓(xun)(xun)，完(wan)成學生認(ren)知(zhi)、設(she)計、安(an)裝、調試、檢修等(deng)多種技能(neng)實訓(xun)(xun)。
3、虛(xu)實結合，機動靈活(huo)，實訓(xun)項目可擴展性(xing)強。
三、技(ji)術性能(neng)
1、輸入電(dian)源：三相四線（或三相五線）～380V±10%
50Hz
2、工作(zuo)環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海(hai)拔<400m
3、裝置(zhi)容量：＜0.5KVA
4、重 量：＜110Kg
5、外(wai)形尺寸：（1400mm+600mm）×700mm×1600mm
6、安全保(bao)護(hu)：具有漏電(dian)壓、漏電(dian)流保(bao)護(hu)裝(zhuang)置，安全符(fu)合國家標(biao)準
三、系統(tong)構成
1、PLC可編程(cheng)控(kong)制器實訓屏（主機箱(xiang)與網孔板構成）
2、PLC可編程控制器實訓(xun)對(dui)象
3、PLC可(ke)編程(cheng)控(kong)制器主機
4、PLC可編(bian)程控制(zhi)器操作桌
5、變頻器：三菱FR-D720S 0.4KW：
6、觸摸屏：7英(ying)寸昆侖通態(tai)，256色
7、PLC可(ke)編(bian)程控(kong)制器(qi)操作桌
8、編程應用(yong)軟件(jian)
9、仿真教學軟件(jian)
10、PLC及(ji)轉接通訊電(dian)纜
三、技術指標
1、交(jiao)流電源
1.1電源輸(shu)入(ru):工作電壓380V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出(chu)：有(you)保險絲(si)和漏(lou)電保護(hu)開(kai)關二級(ji)保護(hu)功(gong)能。輸出(chu)三相交流380V工作電壓有指示燈指標，通過負荷電源(yuan)開關控制(zhi)三(san)相交流電壓輸出。三(san)相五線電源(yuan)通過5只安全(quan)插座輸出。
1.3 直流電源
A組: 直(zhi)流電壓24V/2A輸出，過流自動保護功能。
B組:二路0-12V直流穩壓電源，內置式(shi)繼電器自動換檔，連(lian)續(xu)調壓，輸出(chu)電流2A。過流自動(dong)保護功能。
C組:多組單相市電(dian)輸(shu)出，供用(yong)(yong)戶自備儀(yi)器(qi)使(shi)用(yong)(yong)。
四、PLC可編程控制器主(zhu)機掛箱功能(neng)、特點
◆PLC主機(ji)：FX3U-48MR輸入：24點 輸出24點
◆PLC主機有獨立(li)控制工(gong)作電源開(kai)關(guan)與(yu)保險，PLC主機的(de)輸(shu)入(ru)輸(shu)出(chu)端口均已引到面板上，輸(shu)入(ru)可(ke)以(yi)接模擬輸(shu)入(ru)開關、行(xing)程開關或光電開關等(deng)。輸(shu)出(chu)可(ke)以(yi)接面板上的(de)指示燈(deng)、數碼管和繼(ji)電器、直(zhi)流電機和蜂鳴(ming)器，還(huan)可(ke)以(yi)與演示裝置相連接，可(ke)應用實際的(de)工業控制。
五、變頻(pin)器(qi)(qi)：變頻(pin)器(qi)(qi)實訓組件：配置(zhi)三菱FR-D720S 0.4KW變(bian)頻器，帶有(you)RS485通信接口及BOP操作(zuo)面板

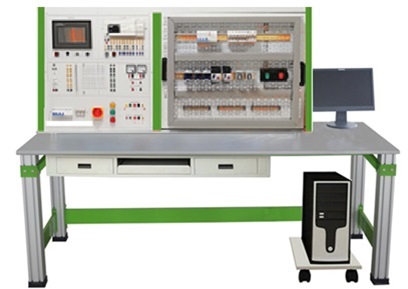

六、實訓(xun)臺結構：
1、實(shi)訓屏(ping)：左邊PLC可編程控制(zhi)器實訓(xun)臺(tai)PLC主機及(ji)交直流電源控(kong)制(zhi)箱，右邊是網(wang)孔(kong)(kong)實訓擴展板(ban)，網(wang)孔(kong)(kong)實訓擴展板(ban)采用數控(kong)沖床精加工(gong)而成，網(wang)孔(kong)(kong)分布(bu)合理、均勻(yun)。孔(kong)(kong)徑統一(yi)，可(ke)在上面(mian)安裝(zhuang)的元(yuan)氣(qi)件(jian)包(bao)括各類(lei)低(di)壓電氣(qi)、PLC、單片(pian)機、變頻(pin)器、觸摸屏等(deng)。網孔板厚度1.5mm，大小650*580MM。實(shi)訓屏裝有角度(du)(du)調節(jie)機(ji)構，根據實(shi)訓實(shi)際情(qing)況需(xu)要，網孔(kong)板(ban)在(zai)實(shi)訓屏上的(de)角度(du)(du)可以(yi)調節(jie)，并且可以(yi)隨(sui)意取下或(huo)裝實(shi)訓屏，大大提高(gao)實(shi)訓操作(zuo)舒適度(du)(du)與(yu)(yu)實(shi)訓效率(lv)。網孔(kong)板(ban)左(zuo)右裝有二(er)個拉手(shou)，方(fang)便網孔(kong)板(ban)移位與(yu)(yu)安裝。
2、實訓桌：實驗桌一桌兩座，實驗桌規格為1400（長(chang)）*700（寬）*800（高），實驗(yan)桌主體結(jie)構(gou)全(quan)部采用(yong)高性能表(biao)面氧化的鋁(lv)(lv)型(xing)材及(ji)一次成型(xing)鋁(lv)(lv)壓鑄(zhu)框架連(lian)接(jie)構(gou)件，連(lian)接(jie)構(gou)件采用(yong)壓鑄(zhu)成型(xing)工藝(yi)（非焊接(jie)工藝(yi)），經機加工、拋丸、噴砂(sha)，表(biao)面靜(jing)電噴涂工藝(yi)，安(an)裝方便(bian)、快捷，用(yong)戶可自行DIY組裝。桌(zhuo)體(ti)(ti)立柱采用工業鋁型材成型工藝(yi)，表(biao)面氧化(hua)處理，截面尺(chi)寸：70mm×70mm，四面帶(dai)槽，槽寬約8mm，端(duan)部配(pei)套塑料堵頭。桌面采用(yong)25mmE1級(ji)三(san)聚氰胺飾面板，桌面板下設支撐框架，承受力不少(shao)于300kg。配(pei)備儲存(cun)柜，存(cun)放元件(jian)及(ji)工具，儲存(cun)柜底部4只高強度萬(wan)向(xiang)可制動(dong)PU腳(jiao)輪，方便移動。實訓裝(zhuang)置整體簡(jian)約(yue)不(bu)簡(jian)單，高端大氣，符合現代化產品(pin)審美和發展(zhan)趨(qu)勢(shi)。
實(shi)驗桌(zhuo)(zhuo)后面二支桌(zhuo)(zhuo)腳向上延伸(shen)，組(zu)成電源控制箱的固(gu)定支架，固(gu)定PLC主機單元
與電源控(kong)制(zhi)箱及網孔實訓板。
3、電腦桌：鋼鋁結構，裝有(you)4只萬向(xiang)輪，裝有電腦后靠、鍵盤托、主(zhu)機(ji)支架。
4、儲存柜(ju)：配備儲存柜(ju)，存放實訓模(mo)塊(kuai)及工具，儲存柜(ju)底部(bu)4只高(gao)強度萬向(xiang)可制(zhi)動PU腳輪(lun)，方便移動。
5、智能電源(yuan)管(guan)理(li)系統
1）該控制系統由(you)無(wu)線遠(yuan)程實驗臺電(dian)源(yuan)管(guan)理終端和(he)實驗室電(dian)源(yuan)遠(yuan)程控制軟件組(zu)成(cheng)；
2）無線遠程實驗臺電源管理(li)終端(duan)啟(qi)動時需教(jiao)師輸(shu)入正確(que)密碼(ma)才能(neng)啟(qi)動電源，避免學員誤操作；
3）無線遠程實驗臺(tai)電源管理終端由(you) 2.8 寸顯示(shi)屏和數據(ju)采集模塊組成，實時(shi)顯示(shi)實驗臺三(san)(san)相電流值、三(san)(san)相電壓(ya)值、三(san)(san)相有功(gong)(gong)功(gong)(gong)率(lv)值、三(san)(san)相無功(gong)(gong)功(gong)(gong)率(lv)、功(gong)(gong)率(lv)因數、頻率(lv)等電參數；
4）輸(shu)入正(zheng)確密碼登(deng)錄(lu)以(yi)后可以(yi)設(she)置定時開(kai)(kai)關(guan)機、過(guo)壓(ya)報(bao)警(jing)(jing)開(kai)(kai)與(yu)關(guan)、過(guo)壓(ya)報(bao)警(jing)(jing)值、欠壓(ya)報(bao)警(jing)(jing)開(kai)(kai)與(yu)關(guan)、欠壓(ya)報(bao)警(jing)(jing)值、過(guo)流報(bao)警(jing)(jing)開(kai)(kai)與(yu)關(guan)、過(guo)流報(bao)警(jing)(jing)值、余額(e)不足報(bao)警(jing)(jing)開(kai)(kai)與(yu)關(guan)
5）登錄(lu)以(yi)后可以(yi)進行報(bao)警(jing)記(ji)錄(lu)查看，電量(liang)充值和剩余(yu)電量(liang)清零等(deng)操作；并(bing)且可以(yi)更改(gai)登錄(lu)密(mi)碼，系統對(dui)時、模式設置、熱點配(pei)網(wang)；
6）通(tong)過APP軟(ruan)件可(ke)以查詢電源管理終端電源開(kai)關(guan)狀態，可(ke)以單獨(du)開(kai)啟關(guan)閉(bi)學生實(shi)驗(yan)臺電源；全(quan)部開(kai)啟或全(quan)部關(guan)閉(bi)實(shi)驗(yan)臺電源功能；定時預(yu)約實(shi)驗(yan)臺電源開(kai)啟關(guan)閉(bi)功能。
7）APP軟(ruan)件實時顯示(shi)設備溫度、用(yong)電量柱狀(zhuang)圖、三(san)相(xiang)總有功(gong)功(gong)率、總無(wu)功(gong)功(gong)率、A相有功功率、A相無(wu)功(gong)功(gong)率、A相(xiang)功率因數、B相有功(gong)(gong)功(gong)(gong)率、B相無功功率、B相功率(lv)因數(shu)、C相有功(gong)功(gong)率、C相無功功率、C相功(gong)率因數(shu)、電網(wang)頻率
8）APP軟件可以設置過(guo)壓(ya)報警(jing)(jing)開(kai)與關、過(guo)壓(ya)報警(jing)(jing)值(zhi)(zhi)、欠壓(ya)報警(jing)(jing)開(kai)與關、欠壓(ya)報警(jing)(jing)值(zhi)(zhi)、過(guo)流(liu)報警(jing)(jing)開(kai)與關、過(guo)流(liu)報警(jing)(jing)值(zhi)(zhi)、余額不足(zu)報警(jing)(jing)開(kai)與關
9）APP軟件可以給電(dian)(dian)表設備進行電(dian)(dian)量充(chong)值。
10）通過APP可(ke)以把設(she)備分享給(gei)其他成員
11）APP軟(ruan)件的操作會實時的同步(bu)到電(dian)源管理終(zhong)端
七、實(shi)訓器材：
1.電(dian)氣元件：典型電(dian)動機(ji)控(kong)制實操單元：交流(liu)接(jie)觸器(qi)3只；時(shi)間(jian)繼(ji)電(dian)器1只，3H按鈕盒1只，1只熱繼(ji)電器，直流24V繼電器4只(zhi)。
2.三相(xiang)交(jiao)電機一(yi)臺：380V/180W，鋁質(zhi)外殼。
八、實訓項目(mu)
（一(yi)）PLC基本(ben)技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指(zhi)令練(lian)習、接線、編程下載(zai)等(deng)）
2.典型電(dian)動機控制實操實訓（點動、自鎖、正反(fan)轉、星三角(jiao)換接啟動等(deng)）
3.PLC仿真實訓(xun)
（二）PLC模擬控制應用實(shi)訓
|
4.數碼顯示控制 5.搶答器控制(zhi)（優(you)先級、數(shu)值運算，具(ju)有聲效功能） 6.天塔之光(guang)控制（閃爍、發射、流(liu)水型） 7.音樂(le)噴泉控制（具有聲效功能） 8.十(shi)字路口交通燈控制(zhi) 9.水(shui)(shui)塔水(shui)(shui)位控(kong)制 10.自(zi)動(dong)送(song)料裝車系統控制 11.四節(jie)傳送帶控制 12.裝配流水(shui)線控制 13.多(duo)種液體混合裝置控制 |
14.自(zi)控成型(xing)機控制 15全自(zi)動洗衣機控制（具有聲效(xiao)功能） 16.電鍍生產線(xian)控(kong)制 17.自(zi)控(kong)(kong)軋鋼機控(kong)(kong)制 18.郵件分揀機(ji)控制 19.自動售貨機(ji)控(kong)制 20.機械手控制 21.三(san)層電(dian)梯控制(zhi) 22.四層電梯控制（實物） 23.加工中心控(kong)制（實物） |
（三）PLC高(gao)級技(ji)能實訓（設(she)計、安裝、調試及檢修）
|
28.C620車床的電氣控制線路 29.臥(wo)式車床電氣控制線路 30.機床兩地控制線路 31.M7130平面磨(mo)床的電氣控制線路 |
32.Z3040搖臂(bei)鉆床的電氣控制(zhi)線(xian)路(lu) 33.液壓滑臺式自動(dong)攻螺紋機的電氣(qi)控制線路 34.運行小車(che)的電(dian)氣控制線路 |
（四）PLC、變頻器、觸摸屏綜合應用技能實訓(xun)
|
35.變頻器功能參數設置與操作(zuo) 36.變頻器報警與保護(hu)功能(neng) 37.外部端子(zi)點動控制 38.變頻器控制電(dian)機(ji)正反轉(zhuan) 39.多段(duan)速度選擇變頻調速 40.變頻器無級(ji)調速 41.基于(yu)外部模(mo)擬量(電壓/電流(liu)）控制方式的變頻調速(su) 42.瞬時停電啟動控制 43.PID變頻調速控制 44.PLC控制變頻器(qi)外部(bu)端子(zi)的電機正反轉(zhuan) 45.PLC控制變(bian)頻器外部(bu)端子的電(dian)機(ji)運行(xing)時間(jian)控制 |
46.基于PLC數字量控制(zhi)方式(shi)的(de)多段速 47.基于(yu)PLC模擬(ni)量控(kong)制變頻(pin)開環(huan)調速(su) 48.基于PLC通信方(fang)式的變頻(pin)器開環調速 49.基于PLC通信方式的(de)速(su)度閉環控制(zhi) 50.基于PLC模(mo)擬量(liang)方式的變頻器閉環調速 51.變頻器恒壓供水系統的(de)模擬 52.基于觸摸屏控制方式的基本(ben)指令編程練習 53.基于(yu)觸摸屏控制(zhi)方式的LED控制 54.基(ji)于(yu)觸摸屏控制方(fang)式的溫度PID控制(zhi) 55.PLC、觸(chu)摸屏與(yu)變頻(pin)器(qi)通信(xin)控制(zhi) 56.基(ji)于MCGS的現場(chang)總線網絡通信(xin)技術 |
九、配置(zhi)清單
|
名稱 |
型號 |
數量 |
單位 |
備注(zhu) |
|
實(shi)訓屏(ping) |
|
1 |
臺 |
|
|
電源控制箱 |
|
1 |
臺 |
鋼質噴塑(su) |
|
網孔板(ban) |
|
1 |
塊(kuai) |
|
|
實訓桌 |
|
1 |
張 |
鋁(lv)木結(jie)構(gou) |
|
電腦桌 |
|
1 |
張 |
|
|
PLC主機 |
FX3U-48MR 輸入(ru)24點 輸出(chu)24點 |
1 |
臺 |
|
|
變頻器 |
變頻器(qi)實訓(xun)組(zu)件：配置(zhi)三菱FR-D720S 0.4KW變(bian)頻器(qi)，帶有RS485通信(xin)接口及(ji)BOP操(cao)作面(mian)板 |
1 |
臺 |
|
|
學生(sheng)凳 |
|
2 |
張 |
鋼木(mu)結(jie)構 |
|
儲存(cun)柜 |
|
1 |
個 |
|
|
通訊(xun)電纜 |
|
1 |
條 |
|
|
工(gong)業4.0仿(fang)真實訓(xun)軟件 |
工業4.0仿真(zhen)實訓軟(ruan)件采用三維建(jian)模基于(yu)虛擬現實技術的計(ji)算機仿真(zhen)模擬技術，可以進(jin)行PLC電氣控制仿真(zhen)(zhen)、電工(gong)電子仿真(zhen)(zhen)、氣動仿真(zhen)(zhen)、液壓(ya)仿真(zhen)(zhen)、傳感器仿真(zhen)(zhen)等工(gong)業(ye)常用技術仿真(zhen)(zhen) 1）PLC仿真可以通過(guo)PLC編(bian)程控制模型的相應動(dong)作從而(er)完(wan)成工序(xu)動(dong)作包含機(ji)械(xie)手(shou)仿(fang)真、自動(dong)門仿(fang)真、升(sheng)降機(ji)仿(fang)真、分揀仿(fang)真、正反轉仿(fang)真、郵件分揀、流水(shui)線、自動(dong)分揀等。 2）1）電氣仿真 （1）電工基本(ben)常識與操(cao)作(zuo)： ①安全用電(dian)常識：觸電(dian)方式；防(fang)護措(cuo)施(shi)；接地接零；急救措(cuo)施(shi) ②常用(yong)電(dian)工(gong)工(gong)具(ju)(ju)：通用(yong)工(gong)具(ju)(ju)；線路工(gong)具(ju)(ju)；設備(bei)工(gong)具(ju)(ju) ③常用導線連接(jie)：絕緣連接(jie)；線頭連接(jie)；接(jie)線樁；絕緣恢復 ④手工(gong)焊(han)接工(gong)藝：焊(han)接工(gong)具；焊(han)接過(guo)程；焊(han)接質量(liang)；拆(chai)焊(han)過(guo)程 （2）電(dian)工儀(yi)表 ①萬用表：外(wai)形仿(fang)真(zhen)(zhen)，結構仿(fang)真(zhen)(zhen)，面板仿(fang)真(zhen)(zhen)，使用仿(fang)真(zhen)(zhen)； ②電能表(biao)：外(wai)形仿真，原理仿真，檢測仿真，布(bu)局仿真，連仿真線(xian)，使用仿真； ③鉗形(xing)電流表(biao)：外形(xing)仿真，原理仿真，使用(yong)仿真； ④兆歐表：外形(xing)仿真(zhen)，原(yuan)理仿真(zhen)，使用仿真(zhen)； ⑤直流電橋(qiao)：外形(xing)仿(fang)(fang)真(zhen)，使用仿(fang)(fang)真(zhen)； ⑥配電板：外形仿(fang)(fang)真，布局(ju)仿(fang)(fang)真，連線仿(fang)(fang)真，使用仿(fang)(fang)真； （3）照(zhao)明電路安(an)裝 ①熒光燈(deng)：器材仿(fang)(fang)(fang)真(zhen)，電(dian)路仿(fang)(fang)(fang)真(zhen)，原理仿(fang)(fang)(fang)真(zhen)，連線仿(fang)(fang)(fang)真(zhen)，排故仿(fang)(fang)(fang)真(zhen)； ②兩地控制線路：器(qi)材(cai)仿(fang)(fang)真，電路仿(fang)(fang)真連線仿(fang)(fang)真 （4）電機(ji)與變壓器 ①三相異步電動機：外形仿(fang)真(zhen)，結構仿(fang)真(zhen)，裝配(pei)仿(fang)真(zhen)，維修仿(fang)真(zhen)； ②單相(xiang)異步(bu)電(dian)動(dong)機：外形仿(fang)真，結構仿(fang)真，裝配仿(fang)真； ③伺服電動機：外(wai)形(xing)仿真(zhen)，結構仿真(zhen)，原理仿真(zhen)； ④步進電(dian)動機：外形仿真，原理仿真； ⑤直流電(dian)動機：外形仿真(zhen)，結構仿真(zhen)，裝配仿真(zhen)； ⑥變壓器：外形(xing)仿(fang)(fang)真，結構仿(fang)(fang)真，原理(li)仿(fang)(fang)真，裝配仿(fang)(fang)真； （5）低壓電器 ①交流接觸器：外(wai)形仿(fang)真，結(jie)構仿(fang)真，原理仿(fang)真，組裝仿(fang)真，檢測仿(fang)真； ②繼電器：外形仿(fang)真，結構仿(fang)真，原理仿(fang)真，檢測仿(fang)真； ③常用閘刀開關：外形仿真，結(jie)構仿真； ④低壓斷路器：外形仿(fang)真(zhen)，結構仿(fang)真(zhen)，原理仿(fang)真(zhen)； ⑤熔斷器：外形仿真(zhen)，結(jie)構仿真(zhen)； ⑥啟(qi)動(dong)器：外(wai)形仿真 ⑦主令電器：外形仿真(zhen)，結構仿真(zhen)； （6）電動機(ji)控制仿真 ①接線仿真：01具(ju)有過載保護的三相電動(dong)機正轉控制(zhi)接線仿真、02雙重(zhong)互(hu)鎖(suo)的三相電動機正反轉(zhuan)控制接線仿真、05三(san)相電動機(ji)接觸(chu)器星(xing)形、三(san)角形控制接線仿真、06三(san)相電(dian)(dian)動機時間繼電(dian)(dian)器接(jie)線仿(fang)真、07三相電動機機械制動控制電路仿真 ②電路仿真(zhen)：01三(san)相電動機具有過載保護的正(zheng)轉控制(zhi)仿真、02三相(xiang)電動(dong)機(ji)雙重互鎖的正(zheng)反轉(zhuan)控制仿真、03生(sheng)產機械(xie)行程(cheng)控(kong)制電路仿真、04三相電動機自(zi)耦降(jiang)壓起動仿(fang)真、05三相電動機接觸器星形、三角形控制仿(fang)真(zhen)、06時間繼電器(qi)仿真(zhen)、07三相電(dian)動機機械制動控制電(dian)路仿真、08電(dian)動(dong)機反接制動(dong)控制電(dian)路仿真、09有變壓器全波整流(liu)能耗制(zhi)動控制(zhi)電(dian)路仿真、10接觸器控制的(de)雙速電(dian)動機調速電(dian)路仿(fang)真、12利用電(dian)流繼電(dian)器(qi)控制繞線式異步電(dian)動機起動控制線路(lu)仿真、c620車床電氣控制仿真，電動葫(hu)蘆(lu)仿真，z35搖臂(bei)鉆床仿(fang)真 ③排故仿真：01具有過載保護的正轉控制(zhi)排(pai)故、02雙重互鎖的正反轉控制排故、03生產(chan)機械行程控制(zhi)電路(lu)排故、04自(zi)耦降壓起動排故、05接(jie)觸器星形(xing)、三角(jiao)形(xing)控制(zhi)排(pai)故、06時間繼電(dian)器排故、07三相電動機機械制(zhi)動控制(zhi)電路(lu)排(pai)故、08電動機反接制動控制電路排故、09有變(bian)壓器全波整流能耗制動控制電(dian)路排(pai)故、10接(jie)觸(chu)器(qi)控制的雙速電(dian)動機(ji)調速電(dian)路排故、 （7）電工識圖(tu) 2）電(dian)工(gong)基礎仿真：能進行39個仿真實驗如下（包含但(dan)不局限(xian)于(yu)） 實訓一： 電(dian)(dian)位、電(dian)(dian)壓(ya)的測定仿真； 實(shi)訓二： 電源(yuan)的外特性仿(fang)真(zhen)； 實訓三： 歐姆表工作原理仿真； 實訓四： 電阻的串、并、混聯仿真(zhen)； 實訓五(wu)： 電壓控制電流(liu)源仿真； 實訓六： 電(dian)壓控(kong)制電(dian)壓源仿真； 實訓(xun)七(qi)： 電容器的串、并、混(hun)聯電路仿真(zhen)； 實(shi)訓八： 電容在交(jiao)直(zhi)流電路中的作用仿真； 實訓九(jiu)： 一(yi)階RC電路(lu)的過(guo)渡過(guo)程仿真 實訓(xun)十： 二階電路的(de)響應仿真； 實訓十一： 負載(zai)獲得最大(da)功率的條件仿真； 實訓十二： 惠斯通電橋仿真(zhen)； 實(shi)訓十三： 電阻與溫(wen)度(du)的關系仿真； 實訓十四： 直流電(dian)路星(xing)形和(he)三角形電(dian)路的等效互換(huan)仿真； 實訓(xun)十五： RL串(chuan)聯電路仿真； 實訓十六(liu)： RC串聯電路仿真； 實(shi)訓十(shi)七： RCL并(bing)聯電路仿真； 實訓十八(ba)： 電(dian)感在交直(zhi)流(liu)電(dian)路中作用仿真； 實訓(xun)十九： 一階RL電(dian)路的過渡過程仿真； 實訓二(er)十： 諧振電路仿真； 實訓二十(shi)一： RC選頻電路仿(fang)真； 實訓二十二： 通斷電自感現象仿真； 實訓二十三： 電(dian)壓表(biao)電(dian)流表(biao)的工作原理仿(fang)真； 實訓(xun)二十四： 單相(xiang)交(jiao)流電路功率因數的(de)改善(shan)及日光燈的(de)接法仿(fang)真； 實訓二十五(wu)： 變壓器實驗(yan)仿真； 實訓二(er)十六： 單相交流電路實(shi)驗仿真； 實訓二十七： 電焊變(bian)壓器(qi)原理仿真； 實(shi)訓(xun)二十八： 交流互感(gan)器原理仿(fang)真； 實訓(xun)二十九： 電壓互感器原理仿(fang)真； 實訓(xun)三(san)十： 磁耦合線圈的反(fan)、順接法仿真； 實(shi)訓三十(shi)一： 三(san)相負(fu)載的(de)星、三(san)角(jiao)形連接(jie)電路仿真； 實訓三(san)十二： 樓(lou)梯(ti)開(kai)關兩地控制(zhi)仿真； 實訓三(san)(san)十三(san)(san)： 戴維南定理實驗仿真(zhen)； 實訓(xun)三十(shi)四(si)： 歐姆(mu)定律(lv)仿真； 實(shi)訓(xun)三十(shi)五： 互易定律仿真(zhen)； 實訓三十六： 基爾霍夫第一定律仿真； 實訓(xun)三十七： 基爾霍夫第二定律仿真； 實訓三十(shi)八： 迭加定(ding)律仿真； 實訓三十九(jiu)： 諾頓定律(lv)仿真 3）PLC仿(fang)真(zhen)可以通過PLC編程控制模型的相應(ying)動作(zuo)從而完(wan)成工序動作(zuo)包(bao)含機械手仿(fang)(fang)(fang)真(zhen)、正反轉(zhuan)仿(fang)(fang)(fang)真(zhen)、裝配流水線仿(fang)(fang)(fang)真(zhen)、自動門仿(fang)(fang)(fang)真(zhen)、交通燈仿(fang)(fang)(fang)真(zhen)、電梯仿(fang)(fang)(fang)真(zhen)、升降機仿(fang)(fang)(fang)真(zhen)、天(tian)塔仿(fang)(fang)(fang)真(zhen)、搶(qiang)答器仿(fang)(fang)(fang)真(zhen)、分揀(jian)仿(fang)(fang)(fang)真(zhen)、水塔仿(fang)(fang)(fang)真(zhen)、運料小車仿(fang)(fang)(fang)真(zhen)等。 4）在線(xian)學習培訓 （1）提供免費遠(yuan)程(cheng)單片機培訓PLC培訓,伺(si)服(fu),步進,觸摸屏,變頻器, 單片(pian)機，數控，機器(qi)人，工業組態(tai)及網絡(luo)通信(xin)等(deng)全(quan)系列自動(dong)化技術培訓 （2）教師可(ke)以遠程(cheng)通過(guo)新建不同班(ban)級、不同課(ke)程(cheng)并上(shang)(shang)傳課(ke)程(cheng)資料，可(ke)進行網上(shang)(shang)試卷批閱，作業(ye)批閱，回答(da)學(xue)生問題(ti)。 （3）教師可以自由(you)組合(he)不同教學手段，實現各種不同的教學方法(fa)，比(bi)如談(tan)話式(shi)、研討式(shi)、活(huo)動式(shi)、競(jing)賽式(shi)等等，學習體(ti)驗； （4）學生可以登錄在線學習系(xi)統(tong)，進(jin)行不(bu)同老師(shi)和不(bu)同課程學習，可以通過在線學習系(xi)統(tong)向(xiang)老師(shi)提問，做(zuo)筆記，評價及參與話題討論 5）液壓仿真部分(fen) 液壓傳動原理的動態演示并(bing)不(bu)少于18種動態演示。 （1）多(duo)級高(gao)壓(ya)回路 （2）減(jian)壓回路 （3）先導式溢流閥缷(xie)荷回 （4）順序(xu)平衡回路 （5）回(hui)油節流調(diao)速回(hui)路 （6）旁路(lu)節流調速回路(lu) （7）液壓缸差動連接回路 （8）三位四通電磁換(huan)向(xiang)閥換(huan)向(xiang)回路 （9）液(ye)控單(dan)向閥(fa)鎖緊(jin)回路 （10）順序閥控制順序動(dong)作回路(lu) （11）壓力(li)繼(ji)電器控(kong)制順(shun)序動作回路 （12）行程開(kai)關(guan)控(kong)制順序同步回路 （13）調(diao)速(su)閥控制同步回路 （14）液壓馬達回(hui)(hui)油節(jie)流調(diao)速(su)回(hui)(hui)路 （15）二位四(si)通電磁(ci)閥換向回路 （16）手(shou)動閥換向回(hui)路(lu) （17）速度換接回(hui)路 （18）二位(wei)二通缷荷 6）氣動仿真部分 （1）軟(ruan)件(jian)以氣(qi)動經典(dian)22回路為依(yi)據開(kai)發出28回路的在線及離線仿真 （2）軟件中設置的(de)14路“考考你(ni)！”表(biao)現為典型氣路設(she)備故障。 （3）軟(ruan)件(jian)狀態(tai)含(han)“模擬(ni)運(yun)行(xing)(xing)”“聯機運(yun)行(xing)(xing)”即(ji)離線(xian)仿(fang)真(zhen)、在線(xian)仿(fang)真(zhen)。兩種(zhong)運(yun)行(xing)(xing)狀態(tai)自(zi)動切(qie)換，當連接(jie)(jie)外(wai)部(bu)設備時自(zi)動切(qie)換為(wei)在線(xian)仿(fang)真(zhen)，無(wu)外(wai)部(bu)設備連接(jie)(jie)時為(wei)離線(xian)仿(fang)真(zhen)即(ji)模擬(ni)運(yun)行(xing)(xing)。 軟件中(zhong)離線仿(fang)真13個回路包(bao)括： 回(hui)路一：單(dan)作用氣(qi)缸的換(huan)向回(hui)路（a） 回(hui)(hui)路二：雙作用氣缸的(de)換向回(hui)(hui)路（a） 回路三：單作(zuo)用氣缸的速度控(kong)制回路（a） 回(hui)路四：單作用氣缸的速度控制(zhi)回(hui)路（b） 回路五：雙作(zuo)用(yong)氣缸單向(xiang)調速(su)回路（a） 回路六：雙作用氣缸單向調速回路（b） 回路(lu)七(qi)：雙作用氣缸的速度控制回路(lu)一 回路八：雙(shuang)作(zuo)用(yong)氣缸的速(su)度控制回路二 回路九(jiu)：壓(ya)力控制回路 回路(lu)十：計數(shu)回路(lu) 回路十一：延時回路 回路(lu)十二：用機械行程閥的單往復控制回路(lu) 回(hui)路十三：過(guo)載保(bao)護(hu)回(hui)路。離線、在線自動切換的(de)15個回路包括：01、單作用氣缸(gang)的換向回路（b）02、雙作用氣(qi)缸(gang)的換向回路（b）03、速(su)度換接回路04、緩沖(chong)回路05、互鎖(suo)回路(lu)06、用行程開關(guan)的單缸往復運動回路07、單(dan)缸連續往復動作回路08、直線缸、旋轉缸順序(xu)動作回路09、多(duo)缸順(shun)序(xu)動作(zuo)回路10、雙缸同步動作(zuo)回路11、四(si)缸聯動回路12、卸荷回路13、或門型梭閥的(de)應用回路14、快速排氣閥的應用回路15、高低壓切換(huan)控(kong)制回路。 （4）設置14路“考(kao)(kao)(kao)考(kao)(kao)(kao)你(ni)！”當點(dian)開(kai)了“考(kao)(kao)(kao)考(kao)(kao)(kao)你(ni)”對(dui)話框回路自動設置故(gu)障(zhang)，當回答(da)正確或關閉“考(kao)(kao)(kao)考(kao)(kao)(kao)你(ni)”對(dui)話框，故(gu)障(zhang)自動接觸，回路正常仿真。14路“考考你”包(bao)括模(mo)擬(ni)故障有： 故(gu)障一(yi)：單作用氣(qi)缸故(gu)障 故障二(er)：電磁閥故障 故障(zhang)三：雙作用氣缸(gang)故障(zhang) 故障四：調節閥故障 故(gu)障(zhang)五：節流閥故(gu)障(zhang) 故障(zhang)六：手動換向閥異常 故(gu)障七：節流閥堵死故(gu)障 故障(zhang)八：行程開關故障(zhang) 故(gu)障九：過濾三聯件故(gu)障 故障十(shi)：氣(qi)容(rong)故障 故障(zhang)十一：行程閥故障(zhang) 故障十(shi)二：順序閥故障 故障(zhang)十(shi)三：行(xing)程開關(guan)失靈(ling) 故障十四(si)：負(fu)載阻(zu)力過(guo)小(xiao)。 7）傳感器仿真： （1）溫度變送傳感器仿真(zhen)（2）液位傳感(gan)器仿(fang)真（3）流量傳感器仿(fang)真； 8）電機(ji)軟啟(qi)動及電機(ji)保護(hu)器(qi)的(de)仿真。 |
1 |
套 |
|
|
電(dian)氣控(kong)制 |
典型電動機控(kong)制實操(cao)單元(yuan)：交流接觸器3只；時間繼電器1只，3H按鈕盒1只(zhi)，熔斷器5P，1只熱繼電(dian)器，直(zhi)流(liu)24V繼電器4只(zhi)。 |
1 |
套 |
|
|
交流電機 |
三相鼠(shu)籠式(shi)異步電動機(ji)380V/180W |
1 |
臺(tai) |
|
|
軟件 |
三菱編(bian)程(cheng)軟件及(ji)演示(shi)程(cheng)序 |
1 |
套(tao) |
|
|
組態軟件教(jiao)育(yu)版 |
1 |
套 |
|
|
|
說明(ming)書 |
實訓指導 |
1 |
冊 |
|
|
專用(yong)導線 |
實訓連接線50CM自鎖(suo)線 |
30 |
條 |
|
|
15CM自鎖線 |
10 |
條(tiao) |
|
|
|
|
|
|
|
|
|
Ф4電機安全疊加(jia)連線(xian) |
30 |
條 |
|
