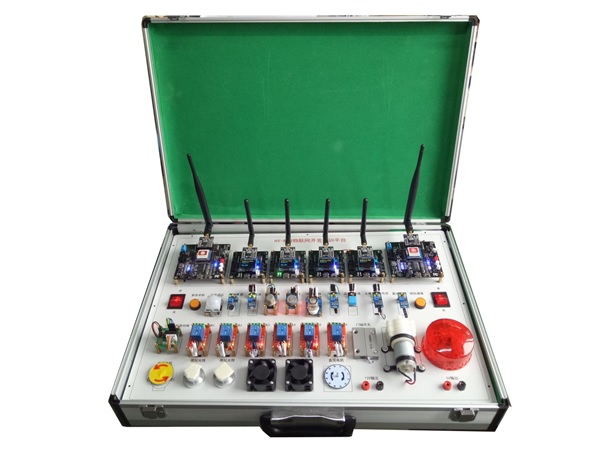

FCWL-629物聯網開發實(shi)(shi)訓(xun)實(shi)(shi)驗箱

一(yi)、系統概述

物(wu)聯(lian)(lian)網操(cao)作實(shi)(shi)訓(xun)設備定位于高校物(wu)聯(lian)(lian)網應(ying)用(yong)專業和物(wu)聯(lian)(lian)網實(shi)(shi)訓(xun)室建(jian)設，采用(yong)模(mo)塊(kuai)化的(de)設計模(mo)式(shi)，根(gen)據(ju)實(shi)(shi)際(ji)需(xu)求(qiu)選配各種模(mo)塊(kuai)組建(jian)具有行業特(te)色的(de)物(wu)聯(lian)(lian)網工程實(shi)(shi)訓(xun)室，與實(shi)(shi)際(ji)應(ying)用(yong)緊(jin)密(mi)結合，覆蓋(gai)物(wu)聯(lian)(lian)網三個層(ceng)面(mian)的(de)主要技術(shu)，包括傳感(gan)器技術(shu)，RFID技術，無(wu)線傳感網、WiFi、RJ45網絡等各種通信組(zu)網技(ji)術，以及各種應(ying)用系統。

采(cai)用多種(zhong)無線技(ji)術完成環境數據(ju)采(cai)集和(he)控制(zhi)實驗，組(zu)網實驗，同時也可以進行組(zu)合(he)創新實驗。

二、系統的組成

1、智能家居開(kai)發(fa)平臺由基礎控(kong)制區、智能家居模(mo)擬應用(yong)區、溫室大棚模(mo)擬應用(yong)區、智能貨架區、安防監(jian)控(kong)區、集成了多種傳感器和輸出控(kong)制設備(bei)，學生(sheng)利用(yong)ZigBee協(xie)調(diao)器(qi)(qi)、路(lu)由器(qi)(qi)、傳(chuan)(chuan)感控制節點(dian)(dian)板(ban)，包含協(xie)調(diao)器(qi)(qi)、路(lu)由器(qi)(qi)、參考節點(dian)(dian)、定位節點(dian)(dian)、傳(chuan)(chuan)感控制節點(dian)(dian)、溫濕(shi)度傳(chuan)(chuan)感器(qi)(qi)、光敏(min)傳(chuan)(chuan)感器(qi)(qi)、干簧管/緊(jin)急按(an)鍵、煙(yan)霧探測傳(chuan)(chuan)感器、人(ren)體感應(ying)傳(chuan)(chuan)感器、直流(liu)電(dian)機、步進電(dian)機、LED燈(deng)模塊(kuai)、繼電(dian)器、空氣溫度、濕度、光照(zhao)強(qiang)度。
三、各模塊系(xi)統功能

基(ji)礎控制區的功能(neng)。

溫濕度傳感(gan)器模塊 采集(ji)環境的溫度與濕度
2、光(guang)敏傳(chuan)感器模塊 采集環境(jing)的光照強度
3、煙霧探測傳感器模(mo)塊 模擬安防中的煙霧探測(ce)
4、人(ren)體感應傳(chuan)感器 模擬安防(fang)中的入侵檢測
5、緊急(ji)呼救(jiu)按鍵 模塊(kuai)緊急呼救(jiu)求助按鈕
6、數碼管(guan)模塊(kuai) 模塊(kuai)溫(wen)度顯示等
7、LED燈(deng)模塊 模擬室(shi)內照明
8、直流(liu)電機 模擬空(kong)調風扇等家電(dian)設備
9、步進電(dian)機(ji) 模塊(kuai)電動窗簾(lian)、洗衣機等設(she)備
10、繼電器輸出(chu)（燈(deng)） 模(mo)擬環境(jing)加溫設備
2.2、智能(neng)家(jia)居(ju)電器安防管理系統
智(zhi)能家(jia)居電器安防區管理(li)系統：
1、智能家居(ju)電(dian)器(qi)安防管理系統實現家居(ju)環境監(jian)測(ce)、智能家電(dian)自(zi)動控制(zhi)、安防系統與報警、遠(yuan)程監(jian)控等(deng)功能
2、通過(guo)ZigBee協調器(qi)和傳感控制(zhi)節點(dian)組成無線網絡(luo)，采集室內溫度(du)、濕度(du)和光照度(du)，實現燃氣(qi)與煙霧探(tan)測、入侵探(tan)測、門窗(chuang)防撬(qiao)，緊急(ji)求(qiu)助報警等功(gong)能(neng)，并將(jiang)采集的數據傳輸(shu)到服務器(qi)，對(dui)模擬的家電設備進行控制(zhi)功(gong)能(neng)

智能家居電器安防區管理系統(tong)功能：
3、溫濕度傳感器模塊 采集環境的(de)溫(wen)度與濕度
4、光(guang)敏傳感器模(mo)塊 采(cai)集環境的光線強度
3、煙霧探測傳感器模(mo)塊 用(yong)于(yu)安防中(zhong)的煙霧探測
4、燃氣探測傳(chuan)感(gan)器(qi)模塊 用于安防中的(de)燃(ran)氣探測
5、人體感(gan)應(ying)傳感(gan)器模塊 模擬安防中的入侵檢(jian)測(ce)
6、干簧門磁 模擬(ni)安(an)防中的門窗(chuang)防撬
7、緊急(ji)呼救按鍵 模塊緊急呼救(jiu)求助(zhu)按(an)鈕
8、數碼(ma)管(guan)模(mo)塊 2位數碼(ma)管，模擬空調溫度設定
9、LED燈模(mo)塊 一(yi)組四只(zhi)LED燈，模擬室內照明
10、直流電(dian)機(ji) 模(mo)擬空調風扇等家(jia)電設備
11、步(bu)進電機 模塊(kuai)電動窗簾、洗衣機等設(she)備
12、ZigBee傳感控(kong)制節點 利用ZigBee協調(diao)器，通過傳(chuan)(chuan)感控制(zhi)節點(dian)采集多種傳(chuan)(chuan)感數據，并進行輸出控制(zhi)。
13、網絡攝像(xiang)頭 采集捕捉(zhuo)視頻(pin)圖像，遠程實時動態(tai)攝像監控。

智能(neng)家居生(sheng)態(tai)園藝管理系統功能(neng)

采(cai)用無線傳感網絡技術，可定時采(cai)集空(kong)氣溫度(du)、空(kong)氣濕度(du)、CO2濃(nong)度、光照強度，土壤溫和水分等(deng)，來獲得作物生(sheng)長的最佳(jia)條件，通(tong)過自動調節溫室(shi)環境、實現溫室(shi)集約化、網絡化遠程管理。
利(li)用(yong)ZigBee協(xie)調(diao)器，通(tong)過(guo)傳感控制節點將環境監(jian)測(ce)數據傳輸到服務器，并以(yi)圖表方式顯示(shi)給用戶，當(dang)監(jian)測(ce)數據出(chu)現(xian)異常時(shi)，可利用軟件(jian)網絡實現(xian)對(dui)溫(wen)室設備（溫(wen)、光(guang)、氣(qi)、水等）的自(zi)動控制，也可以(yi)通(tong)過(guo)Internet網(wang)絡遠程監測環境(jing)信息和設備運行狀態等。

智能家居生態園藝管理系統功能
1、溫濕度傳感器模塊(kuai) 采集溫(wen)室(shi)環境的空氣溫(wen)度(du)與濕度(du)
2、光敏傳(chuan)感器模(mo)塊 采集溫室環境的(de)光(guang)照強(qiang)度
3、CO2傳感器模塊 監測溫室環境(jing)空氣中(zhong)的(de)CO2濃度(du)
4、LED燈模塊(kuai) 一組四只LED燈，模擬溫室大棚內環境加溫
5、直流電機 模(mo)擬溫室大棚內風機/換氣設備
6、繼電器輸出（燈） 模擬溫室(shi)大棚內補(bu)光燈
7、電磁閥(fa)水閥(fa) 模擬開(kai)閘放水，實現對土壤微噴灌溉(gai)
8、ZigBee協調器 組建(jian)ZigBee無(wu)線網絡，將傳(chuan)(chuan)感控(kong)制(zhi)節點采集的數據傳(chuan)(chuan)輸到服務器進行處理。
9、ZigBee傳感(gan)控(kong)制節(jie)點 利用ZigBee協調器，通過傳(chuan)感控(kong)(kong)制(zhi)(zhi)節點采集多種傳(chuan)感數(shu)據，并進行輸(shu)出控(kong)(kong)制(zhi)(zhi)。

四、技術規格：

1.輸(shu)入電(dian)源：單相三線（AC220V±10% 50Hz）

2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔(ba)<4000m

3.裝置(zhi)容量：<1.0kVA

4.外形(xing)尺寸(cun)：500mm×380mm×160mm

5.絕(jue)緣(yuan)電阻：＞3MΩ

6.安全保(bao)護：具有漏電自動保(bao)護功能
