東風1120GA軍車潤滑系統實訓臺

一(yi)、產品簡介

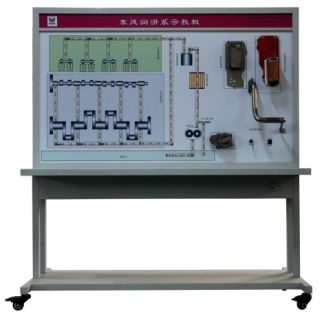

本設備為東風汽車ISDE發動機潤滑系統工作原理示教板，具有較強的教學意義。在設備的展示面板上，齊全的布置著汽車機油潤滑系統的各種零部件。包含機油濾清器、機濾座、集濾器、機油泵、機油散熱器等。展示面板上繪有高清潤滑系統原理圖  ，通過LED指示燈，可動態模擬潤滑系統工作原理，直觀的了解機機油在潤滑系統的運動軌跡。兩種模式的切換，體現高、低壓時潤滑油的潤滑路徑。本設備教學生動逼真、理論與實踐相結合，是汽車培訓專業必備教學實訓設備之一。

二、結(jie)構組成

設備臺(tai)架，高清(qing)面(mian)板圖、機(ji)(ji)油泵、機(ji)(ji)油濾清(qing)器、機(ji)(ji)濾座、機(ji)(ji)油散熱器、動態原(yuan)理指示燈等(deng)組成。配套使(shi)用跟說明書，出廠合格證，保修卡等(deng)。

三、實訓(xun)項(xiang)目

1、康明斯isde發動機潤滑系統的零部件認知了解實訓

2、康明斯isde發動機潤滑系統零部件的內部結構展示實訓

3、康明斯isde發動機潤滑系統的工作原理實訓

4、康明斯isde發動機潤滑系統的油路走向及循環原理實訓

5、康明斯isde發動機潤滑系統的主要作用實訓

四、功能特點

1、系統認知：

通(tong)過(guo)(guo)真實的潤滑系(xi)(xi)統的汽車零部件(jian)，認(ren)識(shi)、了解潤滑系(xi)(xi)統各個部件(jian)。并(bing)了解各個零部件(jian)的內部結構和安裝位置(zhi)。通(tong)過(guo)(guo)各個零部件(jian)的協同工作，掌(zhang)握(wo)整體潤滑系(xi)(xi)統的結構組成(cheng)和工作原理。

2、動態運行功能：操作控制開關，通過LED指示燈的走向，直觀了解潤滑油的工作路徑。

通過改變模(mo)式開關，潤滑(hua)(hua)系(xi)統的路線有所改變，了解潤滑(hua)(hua)系(xi)統的在正常和(he)非正常的情況下(xia)潤滑(hua)(hua)油路的走向。

3、識圖與顯示功能

面(mian)板繪(hui)有高(gao)(gao)清晰度系統彩(cai)色(se)電路原理圖(tu)(tu)，（與原廠圖(tu)(tu)相對(dui)應）提供識圖(tu)(tu)、讀圖(tu)(tu)教學知識。高(gao)(gao)亮度二極管指示(shi)燈(deng)，實時顯示(shi)潤(run)滑(hua)系統的(de)工作(zuo)狀(zhuang)態。

4、便捷功能

在示教板的中部，設置課件擺放桌面，長度為30CM。在教學過程中，可以擺放一些工具或者學生筆記等學習用品。為授課老師與學員提供便利學習條件。實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。

5、臺架(jia)工藝：實(shi)訓臺底座部(bu)分采用國標鋼性材料焊接，面(mian)板柜沖采用一次沖壓而成，臺架(jia)表面(mian)采用高溫噴塑處理，使(shi)設備耐油污強(qiang)且不褪色(se)，面板柜與底座可(ke)分離。控制臺簡單(dan)明了操作更為方便(bian)，本(ben)設備(bei)具有較強的(de)實(shi)訓(xun)意義，外表整潔美觀，工作安(an)靜。

6、面(mian)板工藝：

控制面板采用優質鋁塑板為面板，后襯塑料板，采用平板激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用。

7、教學指導：實驗臺配備詳細的使用說明和實訓指導資料，產品合格證，保修卡等。

五(wu)、技(ji)術參數：

外形尺寸：1220*700*1850

輸入電源：交流220V

工作電源：直流12V

輸出功率：60W

工作溫度： -50℃～50℃；

顏    色：7032灰白色

使用車型：東(dong)風
