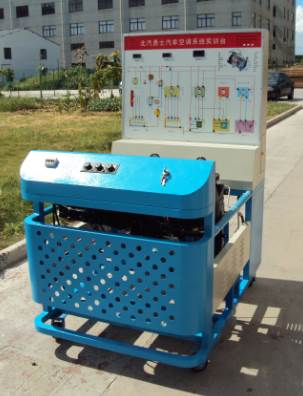

勇士(shi)手(shou)動空調實訓臺

一、產品簡介(jie)

本設(she)備以北(bei)汽(qi)勇士(shi)(shi)手動(dong)空(kong)調(diao)系(xi)統(tong)為基(ji)礎。將北(bei)汽(qi)勇士(shi)(shi)空(kong)調(diao)系(xi)統(tong)各(ge)總成按照原車布局(ju)安裝到實(shi)訓臺上，配(pei)(pei)置(zhi)相關電控系(xi)統(tong)、傳感器與執(zhi)行器等配(pei)(pei)件，使之成為一個(ge)與真車性(xing)能(neng)一樣的(de)空(kong)調(diao)實(shi)訓臺，并能(neng)動(dong)態演示空(kong)調(diao)系(xi)統(tong)各(ge)種工(gong)況(kuang)。充(chong)分展示空(kong)調(diao)系(xi)統(tong)的(de)結構(gou)(gou)組(zu)成與連接關系(xi)，通過檢(jian)測(ce)面板可(ke)以測(ce)量電路(lu)(lu)系(xi)統(tong)的(de)各(ge)種數據。外接高低壓管路(lu)(lu)接口(kou)，隨時(shi)可(ke)以進行抽真空(kong)、補充(chong)冷媒(mei)、檢(jian)測(ce)系(xi)統(tong)壓力等操作(zuo)。高清圖文面板，噴繪系(xi)統(tong)原理圖、電路(lu)(lu)圖。同(tong)時(shi)還具備考核功能(neng)，可(ke)實(shi)時(shi)掌握學每個(ge)員(yuan)階段性(xing)的(de)學習情況(kuang)。適用(yong)于中(zhong)高等職業技術院(yuan)校和(he)各(ge)種汽(qi)車培(pei)訓機構(gou)(gou)。能(neng)夠滿足各(ge)類院(yuan)校對北(bei)汽(qi)勇士(shi)(shi)手動(dong)空(kong)調(diao)系(xi)統(tong)的(de)理論和(he)實(shi)踐相結合的(de)教學需(xu)要。本實(shi)訓臺功能(neng)強(qiang)大、操作(zuo)簡單、性(xing)能(neng)可(ke)靠(kao)。

二、結構組(zu)成(cheng)

汽車部件：空調泵(beng)、冷(leng)凝(ning)器、熱(re)交(jiao)換器、蒸發箱(xiang)、溫(wen)(wen)度(du)(du)傳感(gan)器、干燥瓶、電子扇、控(kong)制開關(guan)、、熱(re)水(shui)箱(xiang)、熱(re)水(shui)箱(xiang)水(shui)位與溫(wen)(wen)度(du)(du)顯示(shi)單元，加熱(re)器、循環泵(beng)、溫(wen)(wen)度(du)(du)控(kong)制單元、溫(wen)(wen)度(du)(du)設定系統等。

設(she)備臺架：一(yi)體式設(she)備臺架，數據檢(jian)測面板，高清電路原理圖、實物安裝區、設(she)備故(gu)障設(she)置區、檢(jian)測儀器放置區、設(she)備控制(zhi)臺、考核系統(tong)、系統(tong)高低壓力(li)表、驅動電機(ji)(ji)、開(kai)關電源(yuan)、控制(zhi)機(ji)(ji)構(gou)、空氣開(kai)關、萬向(xiang)腳輪(lun)等組成。配(pei)套(tao)設(she)備使用(yong)說明，實訓指導資料、產(chan)品合格證、保修(xiu)卡。

三、實訓項目：

1、手動(dong)空調系(xi)統的零部件認知了解實(shi)訓；

2、手動空(kong)調系統的(de)結構組成與連接關系實(shi)訓；

3、手動空調電(dian)路系統的(de)數據測量(liang)實訓；

4、手動空調的使用及操作(zuo)實訓(xun)；

5、手動空調系(xi)統制冷(leng)過(guo)程的演示與(yu)工(gong)作原(yuan)理實訓(xun)；

6、壓縮機工作運行(xing)的必要條件(jian)實(shi)訓；

7、散熱系統的工作原理與數據測量實訓

8、手動空調的冷媒排放，抽空，加注(zhu)實訓(xun)

9、手動空調的管路拆(chai)裝(zhuang)、連接接實(shi)訓。

10、手動空調系統的高低(di)壓(ya)力的檢(jian)測及故障判斷

四、主(zhu)要功能(neng)

1、展示功能：各相關系統按真車位置布局，能直觀展示汽車空調系統的結構組成、連接關系和高低壓系統的閉環原理。

2、運行功能：能正常演示空調系統動、靜態及各種工況，包含出風模式調節、風速調節、內外循環調節、AC制冷控制等操作。 真實的(de)演示空調系統的(de)各種工作狀(zhuang)態和工作原理。

3、顯示功能：高低(di)壓(ya)側系統壓(ya)力表(biao)，實時顯示(shi)高壓(ya)側、低(di)壓(ya)側的(de)壓(ya)力實際值(zhi)。高精度數顯表(biao)實時顯示(shi)各個傳感器的(de)信(xin)號變化(hua)，可(ke)動態觀察各個傳感器的(de)數據變化(hua)過程(cheng)。LED指示燈實時顯示各個(ge)執(zhi)行器的工(gong)作情況(kuang)。

4、識圖功能：面板繪有高清晰度彩色電路原理圖。（與原廠電路圖相對應）， 為學員提供汽車空調電路的識圖、讀圖、畫圖的學習過程。

5、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞線束的情況下,隨意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化。還可以通過檢測端子測量元件的電壓,電阻,電流,波形等數據。實時了解各個元件的工作狀態。

6、信號模擬功能：信號(hao)模擬(ni)系統，采用(yong)可調(diao)式信號(hao)模擬(ni)系統，可任意設定各個主要傳感器的(de)任何參(can)數，調(diao)節全程達到(dao)無(wu)極可調(diao)。

7、故障設置系統：在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬(ni)真實的故障(zhang)(zhang)在現，提供了解(jie)故障(zhang)(zhang)，判(pan)斷(duan)故障(zhang)(zhang)，診斷(duan)故障(zhang)(zhang)，排除故障(zhang)(zhang)等操作。

配套(tao)智能考核系(xi)統。該系(xi)統分為兩種模式(shi)，數(shu)字(zi)鍵盤故障(zhang)設(she)置(zhi)系(xi)統和無(wu)線網絡智能化故障(zhang)設(she)置(zhi)系(xi)統。數(shu)字(zi)鍵盤故障(zhang)設(she)置(zhi)系(xi)統采用0-9數字鍵盤，輸入(ru)故(gu)障代碼數字后既可完成故(gu)障設(she)置，顯示故(gu)障代碼，可以任意設(she)置故(gu)障；

智能考(kao)核(he)(he)系(xi)統是通過計(ji)算機(ji)控(kong)制、采集所(suo)有(you)教(jiao)學設(she)備的所(suo)有(you)故障(zhang)(zhang)(zhang)的教(jiao)學系(xi)統，并且可以管理學生(sheng)信息(xi)，分數自(zi)動計(ji)算，考(kao)核(he)(he)設(she)備可以任(ren)(ren)意分配給每個學生(sheng)，自(zi)動傳輸(shu)學號，允許學生(sheng)分批考(kao)核(he)(he)并具有(you)單機(ji)模(mo)式與多機(ji)模(mo)式考(kao)核(he)(he)，可以任(ren)(ren)意組(zu)合或設(she)置設(she)備故障(zhang)(zhang)(zhang)，操作單元(yuan)采用(yong)中文(wen)人機(ji)對(dui)話，允許聯網考(kao)核(he)(he)或脫(tuo)機(ji)考(kao)核(he)(he)。學生(sheng)與老師操作簡單方(fang)便。該系(xi)統可模(mo)擬真(zhen)實(shi)的故障(zhang)(zhang)(zhang)在現，提(ti)供了解故障(zhang)(zhang)(zhang)，判斷(duan)(duan)故障(zhang)(zhang)(zhang)，診斷(duan)(duan)故障(zhang)(zhang)(zhang)，排除故障(zhang)(zhang)(zhang)等考(kao)核(he)(he)操作。

8、安全防護功能：電源入口首先采用內置保險管的安裝方式，實現過流保護。然后是電源總開關，設備不使用時，斷開連接。保證安全。設備的兩側帶安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。

五(wu)、制作工藝

1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。

2、控制臺，臺面為圓弧型1000×220mm，分別安裝空氣開關、空調控制面板。

3、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。

4、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。

5、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。

檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。

6、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。

7、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。

8、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。

9、設備腳輪方便移動，并能隨時鎖止，保證教學安全。

六、技術參(can)數：

外形尺寸：1400*1000*1780

重    量：150KG

工作溫度：± 50

動力電源：AC380V

驅動電機：220V/2.2KW

系統電源：AC220V/DC12V

適用(yong)車型：北汽(qi)勇士

系統類別：手(shou)動

空(kong)調形式：膨脹閥

冷媒類型(xing)：R134A
