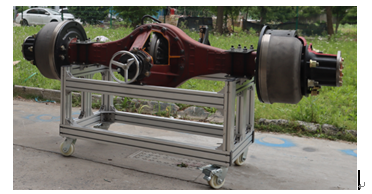

豪沃zz1167后驅動橋系統實訓臺

一、產品簡介

本產品為豪沃軍車原車后驅動橋總成制作而成，能分展示后驅動橋系統的結構組成及工作原理并能使其動態運行在動態運行下，觀察了解CA1125J后驅動橋的工作原理及工作過程、了解掌握半軸、驅動橋、制動器等工作原理，同時學習后驅動橋的驅動力傳遞路線等內容是汽車維修培訓機構必備設備之一

二、結構組成：

解(jie)剖后的(de)汽車(che)后驅動橋總(zong)成，差速器(qi)，傳動軸，后橋殼(ke)，半軸，汽車(che)剎車(che)系統各(ge)部件，驅動機構、設備(bei)臺架(jia)、手輪等組成配套使(shi)用說明及實訓指(zhi)導資料

三、實(shi)訓(xun)項目

1、汽車后驅動橋總成的認知(zhi)了解(jie)實(shi)訓(xun)

2、汽車后驅動橋的(de)結構組成及工作原(yuan)理實訓

3、汽(qi)車后驅動橋(qiao)的動態運行實訓(xun)

4、汽車后鼓式制動(dong)器的結構(gou)組成與工作原理實訓

5、汽車(che)驅動半軸(zhou)的安裝位置了解與工(gong)作(zuo)原理實訓

6、汽車鼓式(shi)制動器的拆裝實訓

7、汽車手制動(dong)器的結構組成與工(gong)作(zuo)原理實訓

四、主(zhu)要功能(neng)

1、展示功能  通過剖切部位，清晰觀察差速器的內部結構，制動器的內部結構剖口整齊并涂以顏色，突出層次感

2、動態運行  輕輕轉動驅動手輪，動力由驅動手輪——驅動橋錐形齒輪——驅動橋扇形齒輪——驅動橋差速器——兩側半軸——兩側驅動鼓展示驅動力的輸出路線

3、拆裝功能  通過拆裝實訓，了解制動系統的裝配工藝，掌握驅動橋的安裝技巧制動系統和錐型齒與扇形齒的間隙調整及裝配方法

五、制作工藝

嚴格按照(zhao)原車布局安裝每個零部件與真車一樣(yang)

剖(pou)口為線(xian)切(qie)割工藝，剖(pou)口整齊美觀

選用40*40國標鋼材，壁厚2mm

經氬弧焊(han)接而(er)成(cheng)，焊(han)點(dian)無需(xu)打磨(mo)即非常平(ping)整

外(wai)觀經高溫靜電噴涂，顏色鮮艷，易清潔(jie)耐油污，光(guang)鮮亮麗

激光清UV噴涂面板，線條清晰，不褪色

實訓臺配(pei)置帶鎖(suo)止裝置的萬向移動腳輪，移動方便，鎖(suo)止安全可靠(kao)

六、、技術參(can)數(shu)：

尺寸：2200*800*800

形式：后驅(qu)

車型：豪沃軍車

腳輪：3寸
