一、概 述
船舶(bo)絞纜機(ji)電(dian)(dian)(dian)氣(qi)控(kong)制(zhi)(zhi)技(ji)能(neng)實訓(xun)(xun)裝置”是根據職業院校的船舶(bo)電(dian)(dian)(dian)氣(qi)、船舶(bo)電(dian)(dian)(dian)氣(qi)自動(dong)化、船舶(bo)機(ji)電(dian)(dian)(dian)及相關(guan)專業以(yi)(yi)及各職業鑒定站（所(suo)）等(deng)單(dan)位的船舶(bo)電(dian)(dian)(dian)氣(qi)控(kong)制(zhi)(zhi)的實訓(xun)(xun)教(jiao)學、技(ji)能(neng)要求而研制(zhi)(zhi)的。該實訓(xun)(xun)設備均采用工業中(zhong)通用的電(dian)(dian)(dian)器，不(bu)僅可(ke)(ke)以(yi)(yi)用于課(ke)程演示、電(dian)(dian)(dian)氣(qi)控(kong)制(zhi)(zhi)操作，還可(ke)(ke)以(yi)(yi)作為船舶(bo)電(dian)(dian)(dian)氣(qi)維修方面的培(pei)訓(xun)(xun)考核設備。
二(er)、技術性能
1.輸入電源：三(san)相四線（或三(san)相五(wu)線）～380V±10% 50Hz
2.工作境：溫(wen)度(du)-10℃～+40℃ 相對(dui)濕度(du)＜85%(25℃) 海拔＜4000m
3. 裝置容(rong)量：＜1.5kVA
三、基(ji)本配置(zhi)

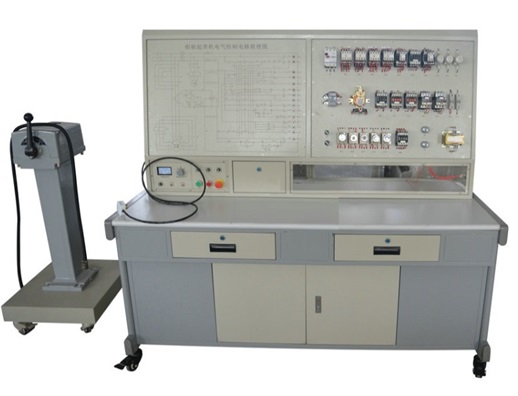

本裝(zhuang)置(zhi)由電源(yuan)控制部分、儀表(biao)測量部分、船舶絞纜機(ji)電氣控制線路、交流(liu)三速異(yi)步(bu)電機(ji)、故障設(she)置(zhi)、排除箱、電源(yuan)插(cha)座等組成。
1.電源控制部分
提供三相(xiang)交流電源，帶有(you)漏(lou)電保護功能，并配有(you)一只指(zhi)(zhi)針式交流電壓表，指(zhi)(zhi)示三相(xiang)電網的線電壓。
2.儀表測量部分
提供(gong)交(jiao)流(liu)電(dian)壓表(biao)一只(zhi)、交(jiao)流(liu)電(dian)流(liu)表(biao)一只(zhi)，用于控制線路測量。
3.船舶(bo)絞(jiao)纜(lan)機電氣控制線路
提(ti)供控制回路所需的按(an)鈕(niu)、交(jiao)流接觸器、熱繼(ji)電器、變(bian)壓器、交(jiao)流電磁閥、時間繼(ji)電器等元器件。
4.故(gu)障(zhang)設置、排除箱
由“故(gu)障(zhang)(zhang)設(she)置區(qu)”、“故(gu)障(zhang)(zhang)排除區(qu)”、“故(gu)障(zhang)(zhang)指示區(qu)”組(zu)成，可(ke)任意設(she)置故(gu)障(zhang)(zhang)，待故(gu)障(zhang)(zhang)排除后(hou)，故(gu)障(zhang)(zhang)指
示區可自動(dong)指示故障排(pai)除情況。
四、實訓(xun)項目
1.熟悉(xi)舶常用低壓電(dian)器的結(jie)構、原理
2.船舶(bo)絞纜機電氣控制(zhi)線(xian)路的分析、調(diao)試
3.船舶(bo)絞纜機電氣控制線路的故障檢測
4.船(chuan)舶絞纜(lan)機電氣控制(zhi)線路(lu)的故(gu)障排除(chu)
