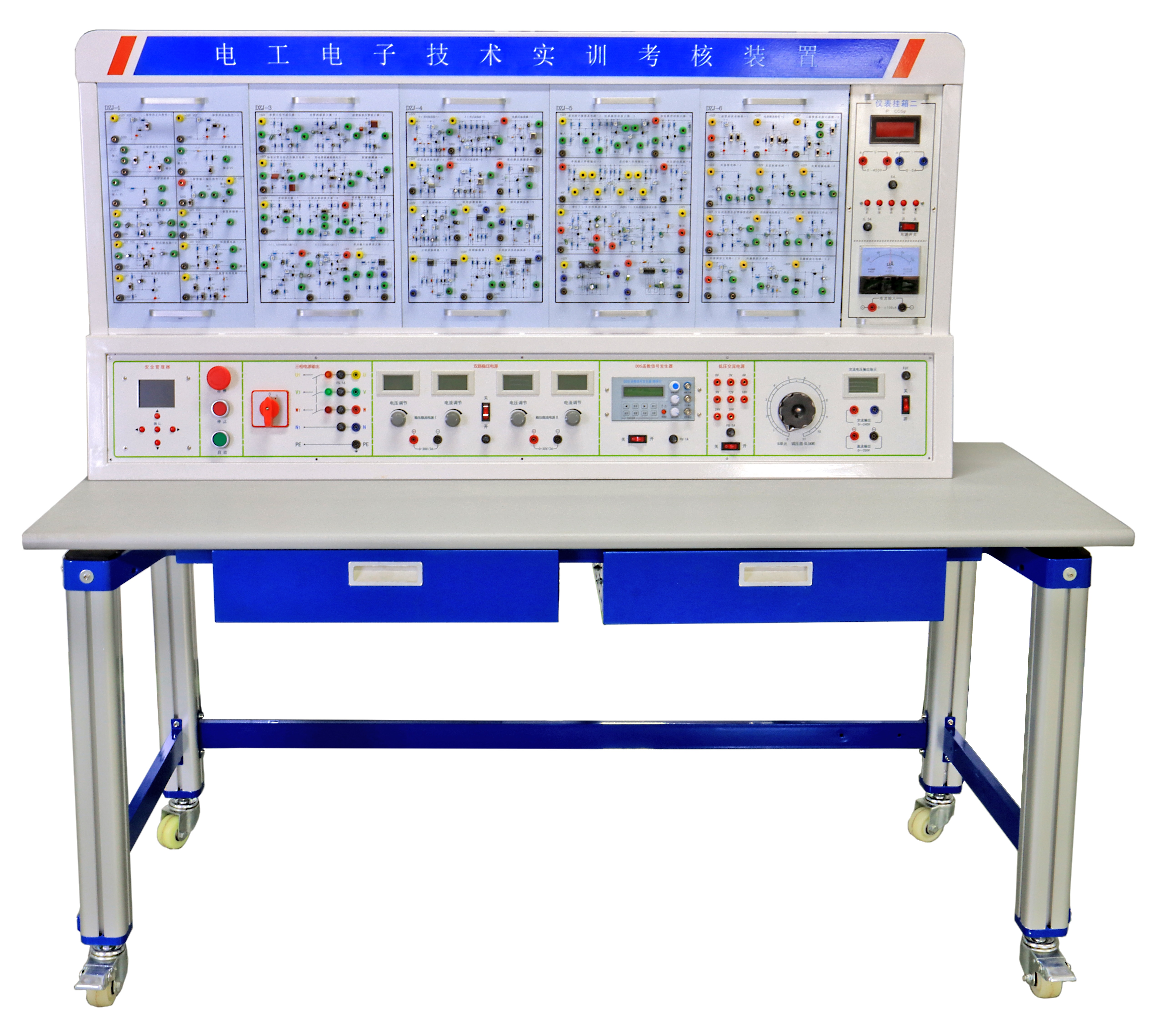

FCDG-57電(dian)工電(dian)子(zi)技術綜合實(shi)訓(xun)平臺

一、功能特(te)點：

1、由鋁(lv)合金框(kuang)架(jia)實驗(yan)臺、分體式鋁(lv)合金框(kuang)架(jia)電(dian)源模塊(kuai)(kuai)、實訓桌、實驗(yan)模塊(kuai)(kuai)等(deng)組(zu)成，適用各大中專(zhuan)院(yuan)校(xiao)“電(dian)工基(ji)礎(chu)”、“電(dian)工學”、“數電(dian)”、“模電(dian)”等(deng)課(ke)程(cheng)的實驗(yan)教學。并可(ke)擴展“電(dian)機學”、“電(dian)機與電(dian)力拖(tuo)動”、“電(dian)機控(kong)(kong)制(zhi)(zhi)”、“繼電(dian)接觸控(kong)(kong)制(zhi)(zhi)”、“可(ke)編(bian)程(cheng)控(kong)(kong)制(zhi)(zhi)器”及“電(dian)機變(bian)頻控(kong)(kong)制(zhi)(zhi)”等(deng)實驗(yan)內容。

2、實驗(yan)“掛箱”采用隱藏式導軌結構(gou)。電源模塊為(wei)鋁合金框架(jia)結構(gou)，可脫離實驗(yan)臺(tai)單獨(du)(du)作為(wei)一個實驗(yan)儀(yi)器使(shi)用；實驗(yan)模塊為(wei)鋼制結構(gou)，可脫離實驗(yan)臺(tai)單獨(du)(du)作為(wei)一個實驗(yan)儀(yi)器使(shi)用。

3、整體(ti)采用(yong)模塊化結構(gou)形式，電源和儀器儀表全部采用(yong)獨立(li)掛箱式結構(gou)，各實(shi)驗(yan)(yan)模塊任務明確，方便學校根據自身的教學要求，選擇不同的實(shi)驗(yan)(yan)配置，易于后期擴展(zhan)升級。實(shi)驗(yan)(yan)模塊之間(jian)的工作電源用(yong)短接導線(xian)連接，既接通各模塊電源，又使各模塊連成(cheng)一(yi)體(ti)。

4、平臺配套測量(liang)儀(yi)表(biao)精度高，采用數字化、智能化及人機對話模(mo)式，各種儀(yi)表(biao)均有可(ke)靠的(de)保護(hu)功能。

5、平(ping)臺(tai)操作面(mian)(mian)(mian)板采(cai)用鋁制面(mian)(mian)(mian)板，面(mian)(mian)(mian)板厚度2mm，文字符號(hao)采(cai)用現代彩色(se)噴(pen)描(miao)技術處理，面板標識清晰，鋁面板顏色(se)和實驗臺顏色(se)一致。

6、平臺裝(zhuang)(zhuang)有(you)(you)電(dian)壓型(xing)漏(lou)電(dian)保護(hu)裝(zhuang)(zhuang)置，若有(you)(you)漏(lou)電(dian)現(xian)象(xiang)，即(ji)產生(sheng)告警信號并切(qie)斷(duan)(duan)總電(dian)源(yuan)(yuan)，確保實驗進程安全；裝(zhuang)(zhuang)有(you)(you)一套電(dian)流(liu)(liu)型(xing)漏(lou)電(dian)保護(hu)器，若有(you)(you)漏(lou)電(dian)現(xian)象(xiang)，當漏(lou)電(dian)流(liu)(liu)超過一定(ding)值時，即(ji)切(qie)斷(duan)(duan)電(dian)源(yuan)(yuan)；各(ge)種電(dian)源(yuan)(yuan)及各(ge)種儀(yi)表均有(you)(you)可靠的(de)保護(hu)功能。實驗連接線及插座采用(yong)不同的(de)結構(gou)，使用(yong)安全、可靠、防觸電(dian)。

二、技術(shu)性能
1、輸入電(dian)源：三相四(si)線（或三相五線）～380V±5%  50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量(liang)：150Kg
5、外(wai)形尺寸：1600mm×700mm×1500mm
三、實訓(xun)裝置基本配置及功能
本(ben)實(shi)(shi)訓臺主要由實(shi)(shi)訓屏、實(shi)(shi)訓掛箱、實(shi)(shi)訓桌等(deng)到組成。
（一）實訓桌(zhuo)
    1、采用(yong)鋁合金(jin)框架(jia)，實(shi)驗(yan)臺(tai)底下設(she)有萬向(xiang)輪，主(zhu)體結構通過左、右各(ge)2個C字形(xing)鋁壓(ya)成(cheng)型構件聯接，臺(tai)面高度(du)約800mm，桌面(mian)板(ban)下設支撐框架，截面(mian)尺寸為30×30mm，承受(shou)力不少于200kg。立(li)柱采(cai)用工業鋁型(xing)材(cai)成型(xing)工藝(yi)，表面氧化處理(li)，截面尺寸(cun)：70×70mm，四面帶槽，槽寬約(yue)8mm，端(duan)部配(pei)套塑料堵頭，槽內適用工業(ye)鋁型材通(tong)配(pei)螺母(mu)及配(pei)件。4只C字形鋁(lv)壓(ya)成型構件(jian)為左、右(you)對稱(cheng)件(jian)，采用壓(ya)鑄成型工(gong)藝，經機加工(gong)、拋丸、噴(pen)砂，表面靜電噴(pen)涂(tu)工(gong)藝。

2、桌子上(shang)方設(she)有LED照(zhao)明(ming)燈(deng)系統，中間設(she)(she)有專用型材設(she)(she)計的(de)橫梁，可以掛放配(pei)套的(de)鋁合金結構的(de)實驗模塊。桌面為(wei)防火、防水(shui)、耐磨高密度防火板，采用PU封邊(bian)工藝，臺面(mian)厚度(du)約25mm。

3、實(shi)驗桌下方設(she)有鋼制柜子，靜電噴塑烤漆(qi)工藝處理，柜子采用圓弧卷邊冷沖壓鈑金一體成型(xing)，封閉式結構，表面靜電噴涂，外形尺寸(cun)：約寬450x深550x高(gao)705（mm），總重量(liang)≥31kg；柜體(ti)四邊圓(yuan)弧設(she)計(ji)：R=30mm，柜體(ti)邊框(kuang)總(zong)厚度(du)≤2.5mm；配有承(cheng)重型卡扣式(shi)三節(jie)軌，導軌承(cheng)重量≥30kg，抽屜把(ba)手(shou)采用卡套式鈑(ban)金(jin)卷邊工藝，把(ba)手(shou)尺寸≥440x45x18mm，抽屜采用(yong)聯體鎖設計，底部配(pei)有(you)4個1.5寸萬向帶(dai)剎車腳輪(lun)。
1、控制及交(jiao)流電源(yuan)部分
（1）提供(gong)三相固定380V交流電(dian)源，由(you)組合開(kai)關(guan)獨立控(kong)制(zhi)其輸出(chu)，相間、線間直接短路或過載由(you)單片機全(quan)程自動(dong)監(jian)控(kong)自動(dong)保護。電(dian)流型(xing)電(dian)壓型(xing)漏電(dian)開(kai)關(guan)開(kai)啟后由(you)啟動(dong)和停止(zhi)按鈕(niu)控(kong)制(zhi)實(shi)訓臺工作電(dian)源。具有告警和復位功能(neng)。
（2）提(ti)供(gong)單相(xiang)0～250V/2A連續可調交流(liu)電源一路（配(pei)備一臺0.5KVA單相調壓器）。同時經(jing)整流環節可得一組0-240V連續可調直(zhi)流(liu)電(dian)(dian)源，有表指示輸出電(dian)(dian)壓值。
（3）提(ti)供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流(liu)電源，電流(liu)1.5A。
（4）提供～220V插座2只，為外(wai)部儀器提(ti)供(gong)工作電源。
（5）配備實訓(xun)用250V/30W日(ri)光燈管(guan)及支架一套。
2、直(zhi)流電源部分
（1）雙路恒(heng)流穩壓電(dian)源，二(er)路輸出電(dian)壓均(jun)為0-30V，內(nei)置式繼電(dian)器自動換檔。多圈電(dian)位器連續調節(jie)，使用(yong)方(fang)便。輸出(chu)電(dian)流為1.5A，具有預設式限(xian)流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩(wen)定度10-2，紋(wen)波電壓(ya)5mv。
（2）低壓直(zhi)流穩(wen)壓電源：+5V，電流(liu)0.5A，有表(biao)指(zhi)示。
3、函數(shu)信號發生器：輸出正(zheng)弦波、矩形波、三角(jiao)波
（1）頻率范圍：5Hz-550KHz，含五(wu)個頻(pin)段(duan)。
（2）頻率指示(shi)：由Hz表(biao)直接讀出。
（3）電壓輸(shu)出范圍：正(zheng)弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級衰減：0db，20db，40db，具有連續細調(diao)
矩形波(bo)：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調(diao)
三角波：5Hz-250KHz＞1V
4、連續計數脈(mo)沖：輸出(chu)頻率0.5-300KHz。
5、單次脈沖(chong)：每次可輸(shu)出一對正負脈沖(chong)。
6、儀表部分
（1）真有效(xiao)值(zhi)交流數字電壓表一只，測量范圍(wei)：0-500V，0.5級，三位半數顯。
（2）真有效值交流數字電流表一(yi)只，測(ce)量范(fan)圍：0-2000mA，0.5級，三位半數顯。
（3）直流數顯(xian)電(dian)壓表(biao)一只，測量范圍(wei)：0-200V，0.5級，三位半(ban)數顯。
（4）直流(liu)數顯電流(liu)表一只，測量范圍：0-2000mA，0.5級(ji)，三位半數顯。
（5）單相智能(neng)型功率(lv)(lv)、功率(lv)(lv)因數(shu)表(biao)
由一(yi)套(tao)微電腦，高(gao)速、高(gao)精度A/D轉換芯(xin)片(pian)和全數(shu)顯(xian)電路構(gou)成(cheng)。通過(guo)鍵(jian)控、數(shu)顯(xian)窗口實(shi)現人機對話功能控制(zhi)模式。為(wei)了提高(gao)測(ce)量范(fan)圍和測(ce)試精度，將被測(ce)電壓、電流瞬(shun)時(shi)值時(shi)的取樣信號經A/D變(bian)換，采(cai)用(yong)專(zhuan)用(yong)DSP計算有功(gong)功(gong)率。功(gong)率的測量(liang)精度0.5級，電壓、電流量程分別為450V、5A，可測量負(fu)(fu)載的有功(gong)功(gong)率(lv)(lv)、功(gong)率(lv)(lv)因數及(ji)負(fu)(fu)載的性質；還可以貯存、記錄15組(zu)功率和功率因數的測試結果數據，并可逐組(zu)查詢。
（6）指針式直(zhi)流(liu)微安表一只(zhi)，量程100uA，精(jing)度1.5級。
7、七段譯碼器：6組七段譯(yi)碼器(qi)及對應譯(yi)碼顯示數(shu)碼管
8、邏輯(ji)電(dian)平顯示：8位(wei)LED顯示(shi)器
9、邏輯電平開關：8位開關(guan)電平輸(shu)出
10、智能電源管理系(xi)統

1）該(gai)控(kong)制系統由無線遠程實驗臺電(dian)源管理終端和實驗室電(dian)源遠程控(kong)制軟件組(zu)成(cheng)；

2）無(wu)線(xian)遠程實驗臺電(dian)源管理終(zhong)端啟動(dong)時需(xu)教師(shi)輸(shu)入(ru)正(zheng)確密碼(ma)才能啟動(dong)電(dian)源，避(bi)免學員誤操作(zuo)；

3）無(wu)線遠(yuan)程實(shi)驗臺電源管理終端(duan)由 2.8 寸(cun)顯示屏和(he)數據采集模塊組成，實時(shi)顯示實驗臺(tai)三(san)(san)相電流值、三(san)(san)相電壓(ya)值、三(san)(san)相有功(gong)(gong)功(gong)(gong)率(lv)(lv)值、三(san)(san)相無功(gong)(gong)功(gong)(gong)率(lv)(lv)、功(gong)(gong)率(lv)(lv)因數、頻率(lv)(lv)等電參數；

4）輸入正確(que)密碼登(deng)錄以后可以設置(zhi)定時開(kai)關(guan)機、過壓(ya)報(bao)(bao)(bao)(bao)警(jing)開(kai)與(yu)關(guan)、過壓(ya)報(bao)(bao)(bao)(bao)警(jing)值(zhi)、欠壓(ya)報(bao)(bao)(bao)(bao)警(jing)開(kai)與(yu)關(guan)、欠壓(ya)報(bao)(bao)(bao)(bao)警(jing)值(zhi)、過流(liu)報(bao)(bao)(bao)(bao)警(jing)開(kai)與(yu)關(guan)、過流(liu)報(bao)(bao)(bao)(bao)警(jing)值(zhi)、余額不足報(bao)(bao)(bao)(bao)警(jing)開(kai)與(yu)關(guan)

5）登(deng)錄以后可以進行(xing)報(bao)警記錄查看，電量(liang)充值和剩(sheng)余(yu)電量(liang)清零等操作；并(bing)且可以更(geng)改登(deng)錄密(mi)碼，系統對時(shi)、模式設置、熱(re)點配網；

6）通過(guo)APP軟件(jian)可以查詢電(dian)(dian)源(yuan)管理終端電(dian)(dian)源(yuan)開關狀態，可以單獨開啟(qi)關閉(bi)學生實驗臺電(dian)(dian)源(yuan)；全部(bu)開啟(qi)或(huo)全部(bu)關閉(bi)實驗臺電(dian)(dian)源(yuan)功(gong)能(neng)；定時(shi)預約(yue)實驗臺電(dian)(dian)源(yuan)開啟(qi)關閉(bi)功(gong)能(neng)。

7）APP軟件實時顯示設(she)備溫度、用電量(liang)柱狀圖(tu)、三(san)相(xiang)總有功(gong)功(gong)率(lv)、總無功(gong)功(gong)率(lv)、A相有功(gong)功(gong)率(lv)、A相無功功率(lv)、A相(xiang)功率因數、B相(xiang)有功功率、B相無功(gong)功(gong)率、B相功率(lv)因數、C相有功功率、C相(xiang)無功功率、C相功率因數、電網頻率

8）APP軟件可以設(she)置(zhi)過(guo)(guo)(guo)壓(ya)(ya)(ya)報(bao)警(jing)開與(yu)關(guan)、過(guo)(guo)(guo)壓(ya)(ya)(ya)報(bao)警(jing)值(zhi)、欠壓(ya)(ya)(ya)報(bao)警(jing)開與(yu)關(guan)、欠壓(ya)(ya)(ya)報(bao)警(jing)值(zhi)、過(guo)(guo)(guo)流報(bao)警(jing)開與(yu)關(guan)、過(guo)(guo)(guo)流報(bao)警(jing)值(zhi)、余(yu)額不足報(bao)警(jing)開與(yu)關(guan)

9）APP軟(ruan)件(jian)可以(yi)給電表設備(bei)進行電量充值。

10）通過APP可以(yi)把設(she)備分(fen)享(xiang)給其(qi)他成員

11）APP軟(ruan)件的操作會實時的同步到電源管理終端(duan)

8、配套軟(ruan)件

全(quan)數字化(hua)電工實驗仿真軟件(jian)

軟件(jian)采用(yong)三維建模基于虛擬現實技術的計算機仿(fang)真模擬技術，可以進(jin)行電路(lu)仿(fang)真接線(xian)、測量仿(fang)真等

（1）該仿(fang)真(zhen)軟件實驗用模塊(kuai)(kuai)必須與實際實物模塊(kuai)(kuai)一(yi)一(yi)對應(ying)，能進行35個大(da)項仿真(zhen)實(shi)驗如下

（2）仿真信號源(yuan)功能提(ti)供：

1）仿真交流220V輸出一路；2）仿(fang)真三相(xiang)380V交流輸出(chu)一路；3）仿真雙路DC 0-30V直流可調電(dian)源；4）仿真AC 0-30V交流可調電源一路(lu)；5）仿真函數信號發生器(qi)一路；6）仿真固定直流電(dian)源±5V, ±15V；

（3）仿真測量(liang)儀(yi)表功能提供：

1）仿真雙(shuang)綜(zong)示波器；2）仿真直流電壓電流表各一只；3）仿真(zhen)交流電壓電流表各(ge)一只；4）仿真萬(wan)用(yong)表一只；

（4）仿真實驗(yan)(yan)(yan)內容具有實驗(yan)(yan)(yan)目的，實驗(yan)(yan)(yan)器材(cai)，實驗(yan)(yan)(yan)步驟，實驗(yan)(yan)(yan)原理圖，操(cao)作連線功能

（5）模擬接(jie)線(xian)具有(you)實(shi)訓接(jie)線(xian)，連線(xian)提(ti)示(shi)，一鍵連線(xian)功能

（6）實驗電路(lu)具有仿真測(ce)量(liang)功能

（7）學(xue)生(sheng)做完實驗(yan)，通(tong)過學(xue)生(sheng)端上(shang)傳(chuan)實驗(yan)報告(gao)

（8）教(jiao)師可(ke)(ke)進(jin)行無(wu)紙化考試，可(ke)(ke)進(jin)行選擇題、判(pan)斷題、問答(da)題考試模(mo)式（老師發試題，學生答(da)題計分后上傳)

（二）實訓掛箱及配件
1、DGJ-01 直流電路基本原理掛箱（一）
2、DGJ-02 直流電路基本原理掛箱（二）
3、DGJ-03 交流與磁電路電路基本原理掛箱（三）
4、DGJ-04 交流三相負載掛箱（四）
5、DGJ-05 基本定律定理掛箱（五）
6、DZJ-01 三極管放大電路
7、DZJ-02 場效應管及負反饋放大電路
8、DZJ-03 集成運算放大器應用（一）
9、DZJ-04集成運算放大器應用（二）
10、DZJ-05集成運算放大器應用（三）
11、DZJ-06 振蕩電路和功放電路
12、DZJ-07 直流穩壓電源電路
13、DZJ-08 數字電路
14、DZJ-09 綜合實訓
15、網孔板及電氣控制元器件（網孔板1塊，三相閘刀1把，交流接觸器4只，時間繼電器1只，熱繼電器1只，鐵殼按鈕2只，接線端子排20孔）
16、三相鼠籠交流電機1臺（380V Y/△ 180W）
17、連接線一套
18、尖嘴鉗、螺絲刀、剝線鉗等工具一套
四、實訓項目
（一）電工基礎技能實訓
（1）直流電路基本原理
1．電工儀表的使用與測量誤差的計算
2．減少儀表測量誤差的方法
3．伏安法測電阻
4．電源外特性的測定
5．電阻的串并混聯
6．電流表工作原理
7．電壓表工作原理
8．歐姆表工作原理
9．歐姆定律
10．互易定理
11．載維南定理
12．諾頓定理
13．惠斯通電橋
14．負載獲得功率的條件
15．電阻與溫度的關系：
用伏安法沒出燈絲在不同電壓下的阻值
16．基爾霍夫第一定律
17．基爾霍夫第二定律
18．電路中電位的測量
19．迭加定律
20．樓梯開關兩地控制
21．電壓控制電流源
22．電壓控制電壓源
（2）交流與磁路基本原理
1．串并聯電路
2．電容器的串并混聯電路
3．電容C在交直流中的作用
4．單相交流電路
5．日光燈電路的連接
6．提高功率因數的方法
7．交流電路參數的測量
8．正弦交流電路中RLC元件的特性
9．電焊變壓器原理
10．變壓器空載實驗
11．變壓器有載實驗
12．交流互感器原理
13．電壓互感器原理
14．磁耦合線圈的反接
15．磁耦合線圈的順接
16．三相負載星形聯接
17．三相負載三角形聯接
18．星形和三角形電路的等效互換
19．星形和三角形互換
20．諧振電路
21．RC選頻網絡
22．一階RC電路的過渡過程
23．一階RL電路的過渡過程
24．二階電路的響應
25．RL串聯電路
26．RC串聯電路
27．RCL并聯電路
28．電感在交直流中的作用
29．通電斷電自感現象
（3）電氣控制
1．三相鼠籠式異步電動機的使用
2．三相異步電動機直接啟動控制
3．三相異步電動機點動控制
4．三相異步電動機自鎖控制
5．接觸器聯鎖的正反轉控制
6．接觸器和按鈕雙重聯鎖正反轉控制
（二）電工技術實訓
（1）模擬電路基本技能實訓
1．二極管的正向特性
2．二極管的反向特性
3．二極管的開關特性
4．二極管嵌位器
5．二極管限幅器
6．三極管輸入輸出特性
7．三極管基本放大器
8．三極管限幅器
9．恒壓源電路
10．恒流源電路
11．三極管開關特性
12．三極管實用電路
13．低頻小信號放大器
14．帶負載單極小信號電壓放大
15．電壓負反饋偏置電路
16．串聯電流負反饋電路
17．串聯電壓負反饋電路
18．并聯電壓負反饋電路
19．并聯電流負反饋電路
20．射極輸出電路
21．自主射極輸出電路
22．用電阻提高發射極電位
23．用穩壓管提高發射極電位
24．用負反饋消除自激振蕩
25．單管小信號放大器
26．雙管兩極放大器
27．結型效管放大器
28．場效應管分壓式自偏壓電路
29．用電容衰減高頻電壓
30．射極跟隨器
31．差動放大器
32．長尾式差動放大器
33．差動輸入單端輸出
34．OTL互補對稱放大器
35．OTL功率放大器
36．差動輸入運算放大器
37．RC移相振蕩器
38．PC橋式振蕩器
39．電感式振蕩器
40．石英晶體振蕩器
41．電容三點式振蕩器
42．變壓器反饋式振蕩器
43．雙T選頻網絡
44．矩形波振蕩器
45．鋸齒波振蕩器
46．正弦波振蕩器
47．音頻振蕩器
48．正弦波余弦波振蕩器
49．差動放大器基本電路
50．恒流源差動放大器
51．雙電源差動放大器
52．單端輸入單端輸出
53．差動輸入雙端輸出
54．恒壓源恒流源
55．三管OTL互補對稱放大器
56．四管OTL互補推挽功率放大器
57．集成功率放大器
58．二極管的伏安特性
59．電容隔直特性
60．三極管基本放大原理
61．共基極電路
62．共發射極電路
63．共集電極電路
64．分壓式電流負反饋偏置電路
65．用熱敏電阻穩定工作點
66．二極管穩定工作點
67．共源極放大電路
68．共漏極放大電路
69．共柵極放大電路
70．同相運算放大器
71．同相輸入保護措施
72．基本同相運算電路
73．反相運算基本電路
74．反相輸入保護措施
75．同相輸入求和運算
76．雙端輸入求和運算
77．反相輸入求和運算
78．簡單的過零比較電路
79．雙限比較電路
80．基本帶通慮波電路
81．矩形波振蕩器
82．變壓整流濾波電路
83．橋式整流穩壓電路
84．倍壓整流電
85．三端集成穩壓
86．三端可調集成穩壓
87．電子濾波器
88．連續可調穩壓電源
89．穩壓電源軟啟動
90．阻容二極管儲發可控硅
91．電子調壓器
92．晶閘管觸發電路
93．具有放大環節的穩壓電源
94．并聯穩壓電源
95．串聯穩壓電源
（2）數字電路基本技能實訓
1．TTL集成邏輯門的參數測試
2．CMOS邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器、分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CMOS集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
（3）綜合電路實訓
1．溫控電路
2．排風扇自動啟閉電路
3．光控電路
4．光控電路開關
5．航檔燈
6．音樂門鈴電路
7．電子門鈴電路
8．電子報警器
9．音樂報警器
10．閃光燈
11．家用臺燈調光電路
