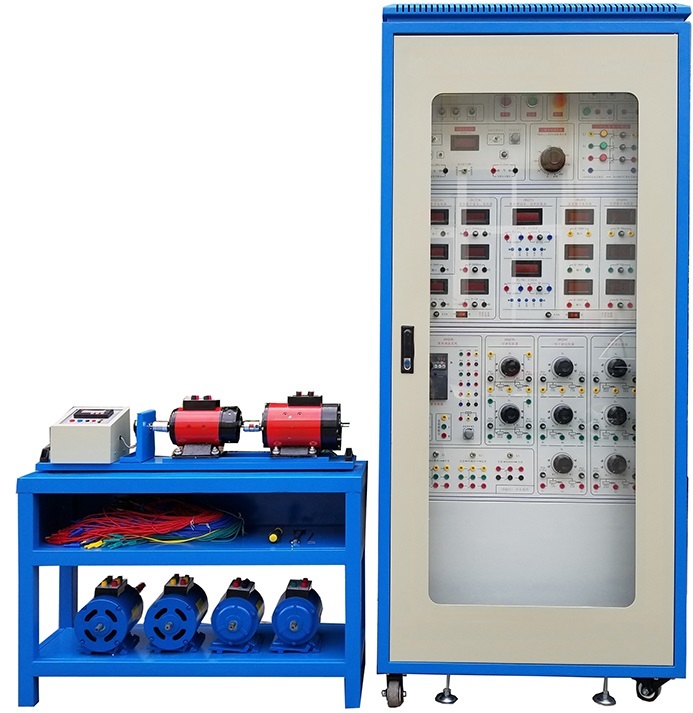

FCDM-5型電機及(ji)拖動控制實訓柜

一(yi)、概述(shu)

電機及(ji)拖動控制實訓柜是由本(ben)公(gong)司(si)設計的綜合(he)(he)實驗裝(zhuang)置，綜合(he)(he)了目前我國高等(deng)院(yuan)校"電機學(xue)"、"電機(ji)與(yu)拖動"、"電機(ji)控制"、"交(jiao)直流(liu)調速"等課程(cheng)實(shi)(shi)(shi)驗(yan)(yan)大綱(gang)的(de)要(yao)求。特別適用于高等院校現(xian)有的(de)電(dian)機(ji)拖(tuo)動及控制，交直流調速實(shi)(shi)(shi)訓(xun)設備(bei)的(de)更新改造，同時也為(wei)中等專業學校、職業技術(shu)學院等新建或(huo)擴建實(shi)(shi)(shi)驗(yan)(yan)室，迅速開(kai)設實(shi)(shi)(shi)驗(yan)(yan)課提供(gong)了(le)理想的(de)實(shi)(shi)(shi)驗(yan)(yan)設備(bei)，為(wei)教師(shi)或(huo)研(yan)(yan)究(jiu)生開(kai)發新實(shi)(shi)(shi)驗(yan)(yan)或(huo)進行科學研(yan)(yan)究(jiu)工作提供(gong)良好(hao)的(de)實(shi)(shi)(shi)驗(yan)(yan)條件。

本設備(bei)設有電壓型漏電保(bao)護(hu)(hu)裝置(zhi)(zhi)和電流(liu)型漏電保(bao)護(hu)(hu)裝置(zhi)(zhi)，確保(bao)操作者的安全；各電源輸出均有監示(shi)及(ji)短路(lu)保(bao)護(hu)(hu)等功能(neng)，使用方(fang)便；各測量儀表均有保(bao)護(hu)(hu)功能(neng)。整套裝置(zhi)(zhi)經過(guo)精心(xin)設計，加上可靠的元器件質量及(ji)可靠工(gong)藝作為(wei)保(bao)障，產品性能(neng)優良，所有這(zhe)些均為(wei)開(kai)放性實驗創(chuang)造了(le)條(tiao)件，有利于提高(gao)學(xue)生分析問題和解決問題的能(neng)。

二、技術性能

1、輸入電源：三相四線(或(huo)三相(xiang)五(wu)線(xian)) ～380V±10% 50Hz

2、工作環境：溫(wen)度-10℃～+40℃  相對濕度＜85%(25℃)  海拔(ba)＜4000m

3、裝(zhuang)置容量：＜1.5KVA

4、重 量(liang)： 250Kg

5、外(wai)形(xing)尺寸：800×650×1850cm3

三(san)、實驗內容

(一(yi)) 直流電機實驗內容

1.直流電動機的認識（啟動，正反轉(zhuan)，調速與換向）

2.直流他勵電動機的空載試驗

3.直流他勵電動機的(de)工作特(te)性(xing)

4.直(zhi)流并(bing)勵電動機的(de)工作特性

5.直流他勵電動(dong)機固有機械(xie)特性

6.直流他勵電動機人為機械特性(xing)

7.直流他勵電動機能耗制(zhi)動機械特(te)性(xing)

8.直(zhi)流他勵電動機倒拉反轉(zhuan)制動機械特(te)性

9.直(zhi)流他勵電(dian)動機電(dian)源反接(jie)制動機械(xie)特(te)性

10.直流他勵電動機(ji)回饋(kui)制動機(ji)械特性(xing)

11.直(zhi)流(liu)發電機實(shi)驗

12.直流并勵電機轉動(dong)慣量的測試(shi)

（二） 異步電機實驗內容(rong)

13.三相鼠籠(long)式異步電動機(ji)認識(shi)

14.三(san)相鼠籠式異步電動機空(kong)載試(shi)驗

15.三相鼠籠(long)式異步電動機堵轉試驗

16.三相鼠籠式(shi)異步電動機工(gong)作特性

17.三相異(yi)步電動機(ji)(ji)固有機(ji)(ji)械特性

18.三相異步電動機(ji)人為機(ji)械(xie)特性

19.三相異步電(dian)動(dong)機能耗制動(dong)機械特性

20. 三相異步(bu)電動機(ji)反接制(zhi)動機(ji)械(xie)特(te)性

21.三相異步電動(dong)機回饋制動(dong)機械特性

22.單相電容啟動異步電機實驗

23.三(san)相(xiang)雙速異步(bu)電機實驗

（三）微控制電機實驗(yan)內(nei)容

24.直流伺服電機(ji)實驗

25.旋轉編碼器實驗

(四) 交直流電(dian)機調速實驗

26.變頻(pin)器的(de)認識

27.變頻器的參(can)數設(she)定與操作

28.變頻器的面板(ban)控(kong)制

29.變頻器的電位器控制(zhi)

30.變頻器的多段速控制

31.三相異(yi)步電動機的變頻調速

32.直流(liu)電機的PWM調(diao)速(su)實驗

(五) 可擴展實驗內(nei)容

33.單相變壓器實驗

34.三(san)相變壓器實驗

35.三相同步(bu)電機(ji)實驗(yan)

36.其(qi)他電機綜合(he)實驗

四、裝置(zhi)(zhi)的基本配置(zhi)(zhi)

1.DQ01實訓(xun)控制柜(ju)（設有(you)玻(bo)璃門、直觀清晰）

(1) 可(ke)調交流電源(yuan)（隔離變壓器輸出）

提(ti)供三相(xiang)0～450V可(ke)(ke)調交(jiao)流(liu)電源，同時(shi)可(ke)(ke)得到(dao)單相0～250V可調電源(配有一臺三相同(tong)軸聯動自耦(ou)調(diao)壓器(qi)（規(gui)格(ge)1.5KVA、0～450V），克服了三只單相調(diao)壓(ya)器采用鏈條結構或齒輪結構組(zu)成的(de)許多(duo)缺點)。可調交流(liu)電源輸出處設(she)有過流(liu)保護(hu)技術(shu)，相間、線間過電流(liu)及直接短路均能自動保護(hu)，克服了調換保險絲帶來的麻煩(fan)。配有三(san)只指針式交流(liu)電壓(ya)表，通過切換開關指示三(san)相電網電壓(ya)和三(san)相調壓(ya)電壓(ya)。

(2) 高壓直流電源兩路

提(ti)供220V(0.5A)勵磁電源及0～250V(3A)連(lian)續可調穩壓電(dian)樞(shu)電(dian)源各(ge)一組，并(bing)設有直流數(shu)顯電(dian)壓表及切換開關。

(3)直(zhi)流數字電(dian)壓、毫安、安培表(三只)

直流數字(zi)電壓表2只，測(ce)量范圍(wei)0-300V，測量(liang)精度(du)為0.5級，三位半數顯。

直流數(shu)只毫(hao)安表2只，測量范圍：0-2000mA，測量精度為0.5級，三位半數顯，設(she)有短(duan)路(lu)保護功能。

直流數(shu)字安培表2只，測(ce)量范圍0～5A，三位半數顯，精度為0.5級，設(she)有短路保護功(gong)能。

(4)單(dan)/三相智能型功率、功率因數(shu)表(biao)

由(you)24位專用(yong)DSP、16位高(gao)精度AD轉換器和高速MPU單元(yuan)設計爾成，通過鍵(jian)控、數(shu)顯窗口實(shi)現人(ren)機對(dui)話功能控制(zhi)模式。軟件(jian)上采用(yong)RTOS設計思路(lu)，同時配有PC監(jian)控軟件來加強分析能(neng)力。能(neng)同(tong)時測量(liang)兩(liang)路單相(xiang)功率P1、P2，三(san)相(xiang)功(gong)率(lv)等(deng)于兩路(lu)功(gong)率(lv)之和（兩表(biao)法測(ce)量三(san)相(xiang)總功(gong)率(lv)）。功(gong)率(lv)測(ce)量精度為1.0級，功率(lv)因數測量范圍0.3-1.0，電(dian)壓電(dian)流量程為450V和5A，能(neng)自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻(zu)不顯示），并可存儲測量數據(ju)，供隨時查(cha)閱。

(5)三相可調(diao)電阻器(qi)(三組90Ω×2/1.3A瓷盤電(dian)阻(zu))

(6)三相可調電阻器(qi)(三組(zu)900Ω×2/0.41A瓷盤電阻)

(7)可(ke)調電(dian)阻器、電(dian)容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各(ge)一(yi)組，35μF/450V電力(li)電容1只。

(8)開關板

兩個三刀雙(shuang)擲(zhi)開(kai)關、一(yi)個雙(shuang)刀雙(shuang)擲(zhi)開(kai)關組(zu)成。

(9)數(shu)/模(mo)交流(liu)電流(liu)表(biao)（三只）

由三(san)只(zhi)數字(zi)交(jiao)流(liu)電流(liu)表組成， 測量(liang)范(fan)圍0～5A，精度0.5級，三位數(shu)碼顯示(shi)。

(10)數(shu)/模(mo)交流(liu)電壓表（三只）

由(you)三只(zhi)數字交流電(dian)壓(ya)表組成(cheng)。 測量范圍0～450V，精度0.5級(ji)，三(san)位數碼(ma)顯示。

(11)三(san)菱(ling)變(bian)頻器

提供三菱FR-D720-0.4KW 一只，設有調(diao)速電(dian)位器，引出(chu)端子到面板(ban)。

2、DQ03-1固定電機導軌、光電編碼器(qi)測速系統及(ji)智能數(shu)顯轉速表

包括測(ce)速光電(dian)(dian)編碼器及(ji)固定電(dian)(dian)機(ji)(ji)的導軌等。導軌平整(zheng)度好(hao)，無應力變形，加工精細(xi)，同(tong)心度好(hao)，互換(huan)性好(hao)，能保(bao)證電(dian)(dian)機(ji)(ji)與電(dian)(dian)機(ji)(ji)、電(dian)(dian)機(ji)(ji)與測(ce)功(gong)機(ji)(ji)之間連接的同(tong)心度不超過±5絲，電(dian)機運(yun)行噪聲小，實(shi)驗參(can)數典型，能(neng)較好滿足實(shi)驗要求。測(ce)(ce)速系(xi)統采用(yong)(yong)光電(dian)編碼器測(ce)(ce)速系(xi)統，克(ke)服了(le)用(yong)(yong)測(ce)(ce)速發電(dian)機測(ce)(ce)速線性度差(cha)，測(ce)(ce)量(liang)不精確等(deng)缺點。

3、DQ09 直流（他）并(bing)勵電動機  （220V、1.1A、185W、1500r/min）

4、DQ10三相鼠(shu)籠式異步電動機（220V/△，轉速(su) 1420 RPM，功(gong)率100W ,電流0.5A，絕緣等級E）

5、DQ11三相線繞(rao)式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電(dian)流0.6A，絕緣等(deng)級E）

6、DQ19校(xiao)正直流測功機（220V、2.2A、 355W、1500r/min）

即可(ke)(ke)作電動(dong)機(ji)又(you)可(ke)(ke)作測(ce)功機(ji)，做電動(dong)機(ji)使用(yong)時，可(ke)(ke)作為發電機(ji)的(de)原動(dong)機(ji)，也可(ke)(ke)用(yong)于(yu)拖(tuo)動(dong)電動(dong)機(ji)完成四(si)象限測(ce)試；作測(ce)功機(ji)使用(yong)時，由于(yu)電機(ji)經特殊設計，容量(liang)是(shi)被測(ce)電機(ji)的(de)2～3倍(bei)，并經精密儀器(qi)校正，能很好(hao)的(de)完成被測(ce)電機(ji)的(de)加載(zai)輸出轉矩的(de)測(ce)試。

7、DQ15單相電(dian)容起動異步電(dian)動機（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕(jue)緣等級E）

8、DQ18三相(xiang)雙速異步電動機（YY /△連接(jie)時額(e)定(ding)電壓、額(e)定(ding)電流、額(e)定(ding)功率和(he)額(e)定(ding)轉速分別為220V（YY/△）、0.6/0.6A）

9、FC05 護(hu)套連接線(xian)（不存在任何觸電(dian)的(de)可(ke)能），里面采用無氧銅(tong)抽絲而成頭發絲般細的(de)多(duo)股線(xian)，達(da)到超軟目的(de)，外包丁晴聚氯乙(yi)烯(xi)絕(jue)緣層，具有柔軟、耐壓高(gao)、強(qiang)度大、防(fang)硬化(hua)、韌性好等優點，插頭采用實芯銅(tong)質件外套鈹輕銅(tong)彈片，接觸優良。
