一、概述
設備入(ru)口均(jun)設有漏電保護器。
整個實(shi)驗系統控制電(dian)(dian)源（包括(kuo)繼電(dian)(dian)器輔助電(dian)(dian)壓）均采用安全電(dian)(dian)壓以內的直流24V電(dian)(dian)源。實(shi)驗信號要求按照電(dian)(dian)力系統二次(ci)標準輸出(chu)，且嚴格控制輸出(chu)功率，杜絕(jue)觸電(dian)(dian)隱(yin)患(huan)。

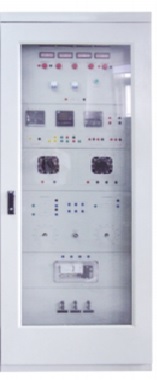

實驗(yan)系統由(you)屏柜、多(duo)功(gong)能微機保護裝置(zhi)（發(fa)電機保護）、模擬信號系統、模擬斷路器、控制電源等(deng)構成(cheng)。
二(er)、配置說明(ming)
1、多功能微(wei)機保護(hu)裝置（發電(dian)機保護(hu)）
尺(chi)寸：1240mm×500mm×2000mm
正常工作溫度：0～40?。
貯存(cun)及(ji)運輸： -25～70?。
額(e)定電(dian)氣參數
直(zhi)流電源：交流電壓輸入：220V，允許偏差：+7%，-10%
直流輸出：5V/3A;+12V/0.5A;-12V/0.5A;24V/0.5A
頻(pin)率(lv)：50Hz
過載能力：電(dian)(dian)流回路：2倍(bei)額定電(dian)(dian)流，連續(xu)工作
10倍額定(ding)電流，允(yun)許(xu)10S
40倍額定電流，允許1S
電壓回路：1.5倍額定(ding)電壓，連續(xu)工(gong)作
功耗：交流電流：<1VA/相（In=3A）
<0.5VA/相（In=0.5A）
交流(liu)電壓：<0.5VA/相
直流：正常時<35W
; 跳閘時<50W
采用7寸多彩觸摸(mo)屏，顯示(shi)直觀生動(dong)，采用觸控(kong)彈窗的方式，配備電阻(zu)觸摸(mo)筆(bi)，信息輸入(ru)方便，裝(zhuang)置(zhi)配置(zhi)具(ju)有隔離的RS485通訊總線(xian)接口和LAN接口，向用戶提(ti)供開(kai)放(fang)的通訊協議(yi)，與計(ji)算機(ji)(ji)聯網通信，可將(jiang)以上測量參數(shu)上傳計(ji)算機(ji)(ji)顯示(shi)，及下載裝(zhuang)置(zhi)的各種參數(shu)。
提供配套微機(ji)保(bao)護圖形(xing)化編(bian)程(cheng)軟件(jian)。
微(wei)(wei)機(ji)(ji)(ji)保(bao)護圖形(xing)化編(bian)程軟件用于(yu)微(wei)(wei)機(ji)(ji)(ji)保(bao)護裝(zhuang)置(zhi)(zhi)的(de)在線設(she)置(zhi)(zhi)及(ji)監(jian)(jian)控，包括通(tong)訊監(jian)(jian)視、讀(du)取定(ding)(ding)值、下(xia)載(zai)定(ding)(ding)值、讀(du)取報告、讀(du)取SOE報告、讀(du)取錄(lu)波(bo)數據等功(gong)能(neng)(neng)。圖形(xing)化保(bao)護裝(zhuang)置(zhi)(zhi)操作(zuo)方式與對應的(de)多功(gong)能(neng)(neng)微(wei)(wei)機(ji)(ji)(ji)保(bao)護裝(zhuang)置(zhi)(zhi)操作(zuo)方式一致(zhi)。通(tong)過(guo)(guo)以太網口與多功(gong)能(neng)(neng)微(wei)(wei)機(ji)(ji)(ji)保(bao)護裝(zhuang)置(zhi)(zhi)硬件連接，對微(wei)(wei)機(ji)(ji)(ji)保(bao)護裝(zhuang)置(zhi)(zhi)實現(xian)同(tong)(tong)步監(jian)(jian)測(ce)及(ji)同(tong)(tong)步設(she)置(zhi)(zhi)。能(neng)(neng)夠實現(xian)在程序(xu)運行的(de)過(guo)(guo)程中監(jian)(jian)測(ce)、跟蹤(zong)和記錄(lu)信(xin)(xin)號數據，用信(xin)(xin)號記錄(lu)可獲得程序(xu)執行期間的(de)數據，將采集到的(de)信(xin)(xin)號上傳(chuan)到主機(ji)(ji)(ji)用于(yu)顯示、分析。 可通(tong)過(guo)(guo)以太網接口將上位(wei)機(ji)(ji)(ji)設(she)置(zhi)(zhi)數據（如定(ding)(ding)值、壓板、系統參數）下(xia)載(zai)至實際保(bao)護裝(zhuang)置(zhi)(zhi)。
發(fa)電機(ji)差動保護測控裝(zhuang)置功能(neng)：
三相差動(dong)保(bao)護，與現(xian)場(chang)保(bao)護一(yi)致。
差(cha)動速度保護、比例制動差(cha)動保護、CT斷(duan)線檢測、差(cha)流越限、超溫(wen)告(gao)警/跳閘、過(guo)溫(wen)告(gao)警。
a)差(cha)(cha)動速斷保(bao)護、最小Id、Ir整定(ding)范圍：0.00～99.99A，級(ji)差(cha)(cha)0.01A，誤差(cha)(cha)不超過±5%；差(cha)(cha)流越限整定(ding)范圍： 0.00～19.99A，級(ji)差(cha)(cha)0.01A，誤差(cha)(cha)不超過±5%；
b)時(shi)間元件(jian)整(zheng)定(ding)范(fan)圍(wei)：差(cha)流(liu)越限(xian)時(shi)限(xian)：0.00～9.99S；級差(cha)0.01S，誤差(cha)不超過±1%；
c)比例系數整定(ding)范(fan)圍(wei)：0.00 ～0.99；
發(fa)電機后備保護功能： ;
復合電壓(ya)啟動元件(jian)、三段(duan)復合電壓(ya)（方(fang)向(xiang)）過(guo)(guo)流保(bao)護(hu)（三時限(xian)）、（零(ling)(ling)壓(ya)閉鎖(suo)）零(ling)(ling)序(xu)(xu)（方(fang)向(xiang)）過(guo)(guo)流保(bao)護(hu)、零(ling)(ling)序(xu)(xu)過(guo)(guo)壓(ya)保(bao)護(hu)、低(di)電壓(ya)保(bao)護(hu)、過(guo)(guo)電壓(ya)、負(fu)序(xu)(xu)過(guo)(guo)壓(ya)、過(guo)(guo)負(fu)荷(he)、TV斷線檢(jian)測、超溫告警/跳閘、過(guo)(guo)溫告警。
技術指(zhi)標
發電機后備電流保護
a)電流Ⅰ、Ⅱ、Ⅲ段、零序(xu)過(guo)(guo)(guo)流、負(fu)序(xu)過(guo)(guo)(guo)流整(zheng)定范(fan)圍(wei)：0.00～99.99A，級差(cha)0.01A，誤差(cha)不超過(guo)(guo)(guo)±5%；低電壓閉(bi)鎖(suo)、負(fu)序(xu)電壓閉(bi)鎖(suo)整(zheng)定范(fan)圍(wei)：0.0～199.9V，級差(cha)0.1V，誤差(cha)不超過(guo)(guo)(guo)±5%；
b)時間(jian)元件(jian)整定范圍：電(dian)流Ⅰ、Ⅱ段(duan)(duan)、零序過流、負序過流：0.00～9.99S，電(dian)流Ⅲ段(duan)(duan)：0.00～29.99S；級差(cha)0.01S，誤差(cha)不超過±1%；
發電(dian)機后備電(dian)壓(ya)保(bao)護
a) 低電壓保(bao)護整(zheng)(zheng)定(ding)范圍：0.0～89.9V，級(ji)差(cha)0.1V，誤差(cha)不超過(guo)±5%；過(guo)電壓保(bao)護整(zheng)(zheng)定(ding)范圍：90.0～199.9V，級(ji)差(cha)0.1V，誤差(cha)不超過(guo)±5%；零序過(guo)壓保(bao)護整(zheng)(zheng)定(ding)范圍：100.0～199.9V，級(ji)差(cha)0.1V，誤差(cha)不超過(guo)±5%；
b)時間元件整(zheng)定范(fan)圍：低電壓、過(guo)電壓、零序過(guo)壓：0.00～99.99S，級差(cha)0.01S，誤差(cha)不超過(guo)±1%；
其他保護
a)過負(fu)荷保護整(zheng)定(ding)范圍：0.00～99.99A，級差0.01A，誤(wu)差不超過±5%；
b)低周解列保護整定(ding)范(fan)圍：45.00～49.99Hz，級(ji)差0.01Hz，誤(wu)差不超過±1%；
c)閉鎖電流(liu)整定范圍：0.00～4.99A，級(ji)差0.01A，誤差不超過±5%；
d)閉鎖滑差(cha)(cha)整(zheng)定范圍：0.00～9.99Hz，級(ji)差(cha)(cha)0.01Hz，誤差(cha)(cha)不超過±1%；
e)時間(jian)元件整定(ding)范圍：過(guo)負荷：0.00～9.99S，級(ji)差(cha)0.01S，誤(wu)差(cha)不(bu)超過(guo)±1%；低周(zhou)解列：0.00～19.99S，級(ji)差(cha)0.01S，誤(wu)差(cha)不(bu)超過(guo)±1%；
2、信號模擬系統
采用電阻、電抗器等元件(jian)物(wu)理(li)模擬，產生運行(xing)信號(hao)(hao)或故(gu)障信號(hao)(hao)。滿足發電機(ji)保護實驗相關(guan)要(yao)求。
一(yi)(yi)次接線圖：模擬(ni)一(yi)(yi)次線路構成(cheng)
模擬(ni)斷路(lu)器(qi)：用三相交流(liu)接觸器(qi)模擬(ni)實(shi)現。
互感(gan)器(qi)外接接口：配置電流互感(gan)器(qi)兩組，電壓互感(gan)器(qi)一組，用于(yu)保(bao)護裝置等(deng)的(de)接入。
短(duan)路故(gu)障模擬(ni)單元：能夠滿(man)足各種類型短(duan)路（單相(xiang)接(jie)地(di)、兩相(xiang)短(duan)路、兩相(xiang)短(duan)路接(jie)地(di)、三相(xiang)短(duan)路）故(gu)障操作。包括接(jie)觸器和短(duan)路電抗/電阻(zu)。
3、二次控制部分
直流電源：DC24V/5A。
模擬斷路器(qi)：包括合閘、跳閘按(an)鍵（帶指示燈）；保(bao)護控制節點(dian)；斷路器(qi)位(wei)置信號節點(dian)。
指(zhi)示(shi)燈：DC24V LED指(zhi)示(shi)燈
包含(han)輔助(zhu)按鍵、工作(zuo)電源開關等。
三、實驗(yan)項目
（1）發電(dian)機(ji)差動保護(hu)實驗
1.發電機差動速斷保(bao)護實驗
2.發電機比(bi)率制動差動保護實驗(yan)
3.發電機(ji)模擬超(chao)溫保護實驗
4.發(fa)電(dian)機模擬過溫保(bao)護實驗(yan)
（2）發(fa)電機后備(bei)保護實驗
1.發電機過電流保護實(shi)驗
2.發電(dian)(dian)機低電(dian)(dian)壓閉鎖過電(dian)(dian)流保護(hu)實(shi)驗
3.發電機(ji)復合電壓閉鎖過電流保護(hu)實(shi)驗
4.發電(dian)機過電(dian)壓保護(hu)實驗
5.發電(dian)機零序過壓保(bao)護實驗
6.發電機負(fu)序(xu)過壓保護實驗
7.發電(dian)機低電(dian)壓(ya)保護實驗(yan)
8.發電機過負荷(he)保護實驗
9.發電機低(di)周解列實驗
10.發電機(ji)模擬超溫保護實驗
11.發電(dian)機模擬過溫(wen)告警(jing)實驗
