FCDQ-6電力系統綜合(he)自(zi)動化技(ji)能實訓考核平臺

一、概 述:

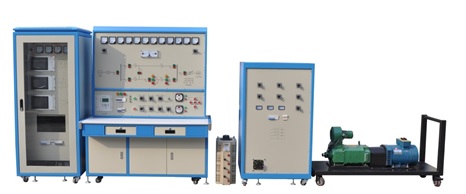

電(dian)(dian)(dian)力(li)(li)系統(tong)綜合(he)自(zi)動(dong)(dong)化技能實訓(xun)考核裝(zhuang)置由(you)五部分組(zu)成：同步發電(dian)(dian)(dian)機(ji)組(zu)、機(ji)組(zu)控制柜、輸電(dian)(dian)(dian)線路及監視保護屏(ping)、無窮大電(dian)(dian)(dian)力(li)(li)系統(tong)和阻抗負載。對發電(dian)(dian)(dian)廠中常用的自(zi)動(dong)(dong)裝(zhuang)置、發電(dian)(dian)(dian)廠監控、電(dian)(dian)(dian)力(li)(li)系統(tong)運行(xing)(xing)、繼電(dian)(dian)(dian)保護等教學(xue)內容進行(xing)(xing)操作、測試(shi)和試(shi)驗(yan)(yan)。裝(zhuang)置采(cai)用固定式(shi)結構。本(ben)實訓(xun)平臺適用于高校、中專(zhuan)、技校電(dian)(dian)(dian)力(li)(li)、電(dian)(dian)(dian)氣、自(zi)動(dong)(dong)化類各(ge)專(zhuan)業相關課程的實訓(xun)與實驗(yan)(yan)，也可(ke)用于電(dian)(dian)(dian)力(li)(li)行(xing)(xing)業對從事發電(dian)(dian)(dian)人員的培訓(xun)。
二、特 點：
1、多功能一體化綜(zong)合型(xing)實(shi)驗裝(zhuang)置，充分(fen)展示現(xian)代電能發電、并(bing)網、傳(chuan)輸全過程。
2、實驗平臺(tai)主要(yao)設(she)備：實驗臺(tai)、控制柜、發電機組、三相(xiang)可調負載等。
3、控制(zhi)柜包括三大部分：微(wei)(wei)機(ji)(ji)(ji)準(zhun)同期裝置、微(wei)(wei)機(ji)(ji)(ji)勵磁裝置、微(wei)(wei)機(ji)(ji)(ji)調(diao)速裝置。
4、可開展完整(zheng)的(de)(de)電力實驗(yan)內(nei)容：發電機組的(de)(de)起動(dong)與動(dong)轉(zhuan)、同步(bu)發電機勵磁(ci)控制、同步(bu)發電機準同期并(bing)列運行、系(xi)統穩(wen)定性實驗(yan)、單機帶負荷實驗(yan)、系(xi)統并(bing)網實驗(yan)等多達二十幾類(lei)實驗(yan)。
5、微機裝置人(ren)機交互界面采用大容量，高清晰的7吋彩色觸(chu)摸屏(ping)，能(neng)實時(shi)顯(xian)示系統(tong)的電(dian)壓(ya)、電(dian)流、頻(pin)率、無功等各項電(dian)氣參(can)數，全觸(chu)摸屏(ping)參(can)數設置與指令操(cao)作，人機友好互動，可(ke)菜(cai)單中文顯(xian)示，圖(tu)文并茂。
6、微(wei)機裝置采用DSP+CPLD高端芯片：為滿(man)足實驗(yan)平臺(tai)控制(zhi)(zhi)系(xi)統的需要(yao)，采用(yong)高性能、高精度工業控制(zhi)(zhi)32位(wei)定點DSP控制器，用(yong)軟(ruan)件實現數據處理，功能(neng)更強大(da)，算(suan)(suan)法更靈活，能(neng)夠滿足大(da)計算(suan)(suan)量、運算(suan)(suan)速度高的要求(qiu)；CPLD是一種(zhong)復雜可編程邏輯器件，采用計算機輔助設(she)計技術(shu)把設(she)計生成(cheng)的數(shu)據(ju)文件配置進芯片內部的靜態數(shu)據(ju)存(cun)儲(chu)器（SPAM）來(lai)完(wan)成(cheng)，具(ju)有可重復編程性，可以(yi)靈活配置硬(ying)件邏(luo)輯電路(lu)，降低了(le)PCB板的空間和復雜度(du)，提高運(yun)行(xing)可靠性。將DSP+CPLD結(jie)合并應用(yong)于實驗平臺控制中(zhong)，加以改進(jin)的(de)控制算法和硬件結(jie)構，使(shi)整(zheng)個控制系統達到(dao)快(kuai)速性、精(jing)確性和穩(wen)定性的(de)要求。
7、人工智(zhi)能與自適應PID控(kong)制：為實現發電機轉速及輸出電壓(ya)的(de)精(jing)確、平(ping)穩、安全的(de)調節，消除控(kong)制過程中(zhong)的(de)振蕩現象，本裝(zhuang)置將常規(gui)PID控制器(qi)與(yu)自校正(zheng)算法相結合并(bing)利用人工智(zhi)能系統使(shi)其在系統狀(zhuang)態(tai)變化的每(mei)一時刻自動調節PID參數，讓控(kong)制過程(cheng)時刻處于最優狀(zhuang)態。
8、模(mo)塊化插接(jie)式控制器(qi)：核(he)心(xin)控制器(qi)采用(yong)模(mo)塊化插接(jie)式設計(ji)，主控單元、AD、DA、數(shu)字IO、顯示等(deng)單元(yuan)相(xiang)互(hu)獨立模塊(kuai)化(hua)，各模塊(kuai)通過(guo)總線進(jin)行(xing)連接，保證控制系統(tong)的(de)可靠(kao)性、靈活性和可維護性。
9、具有完善的人(ren)身保護功(gong)能
三、實訓項目
1.原動機的起動與運(yun)轉(zhuan)
2.調速裝置(zhi)操作
3.調(diao)速裝置及原(yuan)動機控(kong)制
4.發電(dian)機(ji)機(ji)電(dian)特(te)性
5.發(fa)電機的空載(zai)特(te)性(xing)曲線測(ce)試
6.發電(dian)機的(de)短路特(te)性曲線測試
7.發電(dian)機(ji)外特性及調整特性
8.發電機零功率因數負(fu)載特性
9.同(tong)步發電機(ji)勵磁控制
10.微機勵磁裝置基(ji)本操作
11.不同(tong)α角（控制角）勵磁電壓(ya)波形(xing)觀測(ce)
12.同步發電機起勵
13.控制方式及其相互切換
14.逆變滅磁和跳滅磁開關滅磁
15.伏赫限制(zhi)
16.欠勵限(xian)制
17.同步發電機強勵
18.調差特性
19.過(guo)勵限制
20.準(zhun)同期并列運行
21.微機準同(tong)期裝置(zhi)基本操作
22.自動準同期條件測(ce)試
23.線性整步(bu)電壓形(xing)成（相敏(min)環(huan)節）測試
24.導前時間整定及測量(liang)方(fang)法
25.壓差、頻差和相差閉鎖與整定
26.手動準同期并網(wang)
27.半自動(dong)準同期并網
28.自動準同期(qi)并網
29.單機----無窮大(da)系(xi)統穩定運行方式(shi)
30.單回(hui)路穩態對稱運行
31.雙回(hui)路(lu)和單回(hui)路(lu)的穩態對(dui)稱運行比(bi)較
32.單(dan)回路穩態非全相運(yun)行
33.單機(ji)帶負荷(he)
34.獨立系統特性(xing)
35.投、切不同負荷
36.單(dan)機甩負荷(he)
37.電力系統(tong)功率(lv)特(te)性（功角）和功率(lv)極限（靜態穩定性）
38.無調節勵(li)磁(ci)時，功率特性和(he)功率極限的測定
39.手(shou)動調節勵磁時，功率特性和功率極限的測定
40.微機自并(bing)勵時，功率(lv)特性和功率(lv)極限的測(ce)定
41.微機他勵時(shi)，功(gong)(gong)率(lv)特性(xing)和(he)功(gong)(gong)率(lv)極限的測定
42.單回路(lu)、雙回路(lu)輸(shu)送(song)功率與功角關系
43.提高電力系統靜態穩定性
44.電力系統暫態穩定性(xing)
45.短路(lu)類型(xing)對電力系統暫態穩定性的影響
46.故障(zhang)切除時間對暫態穩定的影(ying)響
47.有無強勵磁對暫態穩定(ding)性(xing)影(ying)響試(shi)驗
48.線路(lu)重合閘及其對(dui)系統暫(zan)態穩定(ding)性(xing)影(ying)響
49.同步發電機異步運(yun)行和再(zai)同步
50.提高電力系統(tong)暫態穩(wen)定性的措施(shi)
四、配置清(qing)單
