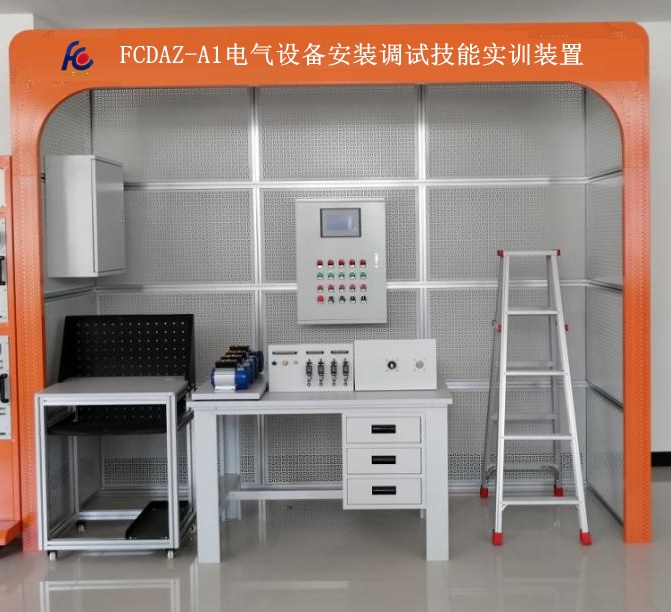

FCDAZ-A1電氣(qi)設備(bei)安裝(zhuang)調試技(ji)能(neng)實訓裝(zhuang)置
一(yi)、概 述
“FCDAZ-A1電(dian)(dian)氣(qi)(qi)(qi)設(she)備安(an)裝(zhuang)(zhuang)調試技(ji)能(neng)實(shi)訓裝(zhuang)(zhuang)置(zhi)”是根(gen)據國家職(zhi)業資格(ge)培(pei)訓教材(cai)編審(shen)委(wei)員會編寫的(de)《電(dian)(dian)氣(qi)(qi)(qi)設(she)備安(an)裝(zhuang)(zhuang)工(gong)》相關的(de)技(ji)能(neng)培(pei)訓要求(qiu)而研制的(de)，可完成(cheng)《電(dian)(dian)氣(qi)(qi)(qi)設(she)備安(an)裝(zhuang)(zhuang)工(gong)（初級）》、《電(dian)(dian)氣(qi)(qi)(qi)設(she)備安(an)裝(zhuang)(zhuang)工(gong)（中(zhong)級）》的(de)電(dian)(dian)氣(qi)(qi)(qi)照明設(she)備安(an)裝(zhuang)(zhuang)調試技(ji)能(neng)實(shi)訓，適合(he)各(ge)職(zhi)業院校(xiao)的(de)對(dui)電(dian)(dian)氣(qi)(qi)(qi)設(she)備安(an)裝(zhuang)(zhuang)工(gong)技(ji)能(neng)實(shi)訓教學(xue)，同時也是初級、中(zhong)級電(dian)(dian)氣(qi)(qi)(qi)設(she)備安(an)裝(zhuang)(zhuang)工(gong)技(ji)能(neng)考核的(de)鑒定設(she)備。
二、特 點
該實(shi)訓設(she)備在結構上以建筑模型（包含了室(shi)內配(pei)電箱的(de)(de)安(an)裝(zhuang)、室(shi)內線管(guan)敷設(she)及(ji)管(guan)內穿(chuan)線、電氣照(zhao)明典型線路施工、各(ge)(ge)種(zhong)燈(deng)具的(de)(de)安(an)裝(zhuang)與接(jie)線）為基礎，由室(shi)內配(pei)電箱的(de)(de)安(an)裝(zhuang)、線管(guan)敷設(she)、線管(guan)穿(chuan)線、各(ge)(ge)種(zhong)燈(deng)具的(de)(de)安(an)裝(zhuang)、典型照(zhao)明電路的(de)(de)安(an)裝(zhuang)、吊扇的(de)(de)安(an)裝(zhuang)及(ji)調試、防雷接(jie)地裝(zhuang)置的(de)(de)安(an)裝(zhuang)等部分組(zu)成，各(ge)(ge)部分既可獨立實(shi)訓，也可組(zu)合成系統綜合實(shi)訓。
1.配(pei)電箱(xiang)采用小型室內配(pei)電箱(xiang)，用于訓練學員對(dui)配(pei)電箱(xiang)的安裝技能(neng)
2.電氣照明典型(xing)線(xian)路采(cai)用(yong)優質元(yuan)器(qi)件(jian)
三、技術(shu)性能
1.輸入電(dian)壓(ya)：三相四線～380V±10% 50Hz
2.工作環(huan)(huan)境：環(huan)(huan)境溫(wen)度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：L3010×W1000×H2460mm
四、產品結構
該設備主要(yao)由模擬房、裝(zhuang)配(pei)桌、雙速電機(ji)模塊(kuai)、交(jiao)流(liu)異步電機(ji)模塊(kuai)、電源電源箱(xiang)模塊(kuai)、電氣控(kong)制箱(xiang)模塊(kuai)、工具配(pei)件組成(cheng)。
1、模擬房 整體用鋁型材作骨架，中(zhong)間用網(wang)孔板(ban)連接(jie)，方便安裝各種實訓配件(jian)和模塊。網(wang)孔板(ban)用2mm厚冷(leng)軋板數控沖孔折彎后，表面靜電(dian)噴涂(tu)；模(mo)擬房上方(fang)弧型設計，整體外(wai)形(xing)美觀大方(fang)，
2、裝配(pei)(pei)桌、模(mo)塊(kuai)架用冷軋鋼(gang)板(ban)精數控(kong)精加工而成，表面(mian)靜(jing)電噴涂。裝配(pei)(pei)桌底部帶(dai)抽屜柜(ju)，結構穩固實(shi)用，外形美觀；模(mo)塊(kuai)架內分多層可拆裝，可存放(fang)各種實(shi)訓模(mo)塊(kuai)。
五、配(pei)置(zhi)清單
1、配電箱(xiang)部(bu)分
序號 | 名稱(cheng) | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | 漏電型空氣開(kai)關 | DZ47LE-32 | 只 | 1 | 3P+N | 安裝在配(pei)電箱內 |
2 | 空氣開關 | DZ47-63/C6 | 只 | 1 | 3P | 同上 |
3 | 漏電型空(kong)氣開關 | DZ47LE-32/C6 | 只 | 1 | 1P+N | 同上(shang) |
4 | 配電箱(xiang)箱(xiang)體 | 明裝 | 只 | 1 |
|
|
2、照明套件
序號 | 名 稱 | 型(xing)號與規格(ge) | 數 量(liang) | 狀態 |
1 | 單相電度(du)表 | DD862-2 | 1 | 散裝發(fa)出(chu) |
2 | 單相閘刀開關 | HK8 | 1 | 同上 |
3 | 拉線開關 | 4A/250V | 1 | 同上 |
4 | 平燈頭 | 6A/250V | 2 | 同上 |
5 | 插座 |
| 1 | 同上(shang) |
6 | 電(dian)流互感器(qi) | BH0.66 | 1 | 同上 |
7 | 墻壁開(kai)關座 |
| 2 | 同(tong)上 |
8 | 聲控(kong)開關 | 118-B30 | 1 | 同上 |
3、電氣控(kong)制套(tao)件(jian)
序(xu)號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 低壓斷路器 | DZ108-20/10 | 1 | 散裝發出(chu) |
2 | 螺旋式保險盒 | RL1-15/3A | 3 | 同上 |
3 | 直插式保險(xian)盒 | RT14-20/2A | 2 | 同(tong)上 |
4 | 交流接(jie)觸器(qi) | CJX2-0910 | 3 | 同上 |
5 | 輔(fu)助觸(chu)頭 | F4-22 | 3 | 同上 |
6 | 熱繼電器 | R16B-20/3 | 1 | 同(tong)上 |
7 | 通電延時(shi)時(shi)間繼電器 | ST3PA-B/380V（0-60S） | 1 | 同上 |
8 | 時間繼電(dian)器座 | PF-083A | 1 | 同(tong)上(shang) |
9 | 3H鐵殼按鈕(niu) |
| 2 | 同上 |
10 | 行(xing)程開關(guan) | LX9-222 | 2 | 同(tong)上 |
11 | 行(xing)程(cheng)開關 | LX9-001 | 2 | 同上(shang) |
12 | 倒順(shun)開(kai)關 | K03-15 | 1 | 同上(shang) |
13 | 大功率電阻 |
| 3 | 同上 |
14 | 二極(ji)管 |
| 1 | 同上 |
15 | 接線端子排(pai) | JF5-2.5/5 | 5 | 同上(shang) |
16 | 三(san)相鼠籠異步電動機(ji) | 380V/Y/△180W | 2 | 同上 |
17 | 走線槽 |
| 2米 | 同上 |
4、線(xian)路器材其他(ta)
序(xu)號 | 名 稱 | 型號與規格 | 數 量 | 狀(zhuang)態 |
1 | 人字梯 | 1.5米高 | 1付(fu) |
|
2 | 裝配桌 |
| 1張(zhang) |
|
3 | 模塊架(jia) |
| 1張 |
|
4 | 臺(tai)虎(hu)鉗(qian) | 5寸 | 1臺 |
|
5 | 鋼直尺 | 300mm | 1把 |
|
6 | 水平尺(chi) | 300mm | 1把 |
|
7 | 電工(gong)刀 |
| 1把 |
|
8 | 無色護目鏡(jing) |
| 1付 |
|
9 | 手電鉆 | 220V/500W正反調速開關 | 1把 |
|
10 | 鋼鋸架(jia) |
| 1把 |
|
11 | 剝線(xian)鉗 |
| 1把 |
|
12 | 尖嘴鉗 |
| 1把 |
|
13 | 螺(luo)絲(si)刀 | 一(yi)十各(ge)一(yi) | 2把 |
|
14 | 塑料卡子(zi)及自攻螺絲 |
| 200套 |
|
三、實訓項目舉
1．電工(gong)布(bu)線工(gong)藝(yi)實訓
2．兩個開關控制(zhi)一盞(zhan)燈線路訓練
3．聲控(kong)(kong)開關控(kong)(kong)制白熾電路訓(xun)練
4．二地控制一(yi)盞(zhan)燈電路訓練
5．三地(di)控制一(yi)盞(zhan)燈電(dian)路(lu)訓練
6．日(ri)光燈線(xian)路(lu)接線(xian)訓練
7．單相電度表直接(jie)安裝接(jie)線
8．單相電度(du)表經電流互感器(qi)安裝(zhuang)接(jie)線(xian)
9．室(shi)內照(zhao)明電路(lu)安裝(zhuang)訓練
10．配電(dian)板安(an)裝訓練
11．交流(liu)負載電功(gong)率的測(ce)量
12．三(san)相異步電動(dong)機直(zhi)接(jie)啟(qi)動(dong)控制
13．三(san)相(xiang)異(yi)步電動機接觸器(qi)點動控(kong)制線路(lu)
14．三相異步電(dian)動機接觸器自鎖(suo)控制線(xian)路
15．三相(xiang)異步(bu)電(dian)動機Y/△自動(dong)控制線路
16．用倒順開(kai)關控制三相(xiang)異步電動機(ji)正反轉線路
17．接觸器聯鎖的正反轉控制線(xian)路
18．按鈕聯鎖的三相異步電動(dong)機正(zheng)反轉控制線路
19．雙(shuang)重聯鎖(suo)的三相異步電動機正(zheng)反轉(zhuan)控(kong)制(zhi)線路
20．三相異步電(dian)動(dong)機多(duo)地控制(zhi)
21．工作臺自動往返控(kong)制線路
22．三相異(yi)步電動(dong)機串(chuan)電阻降壓(ya)啟(qi)動(dong)控(kong)制線路
23．三相異步電動(dong)(dong)機能耗制動(dong)(dong)控制線路
