FC-08A可編程(cheng)器(qi)件電子產品設計(ji)與制作(zuo)實訓考核(he)設備

一、設備概述

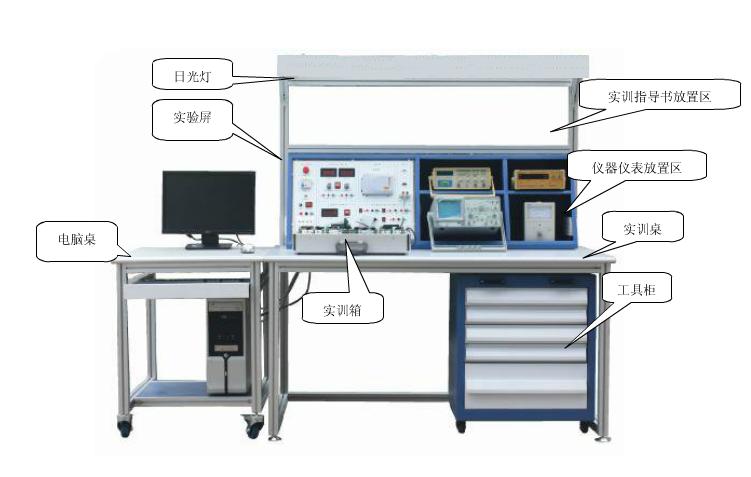

該設備參照國家人力資源與社會保障部頒發的《無線電調試工》高級（三級）、技師（二級）及《電子設備裝接工》高級（三級）、技師（二級）等國家職業標準實訓技能要求開發。整體設備按設計、裝配、調試三工位功能設計，采用模塊化設計組合式運用的設計理路 ，配置有單片機單元模塊、數據輸入單元模塊、數據顯示單元模塊、數據轉換單元模塊、數據存儲單元模塊、輸出驅動單元模塊、萬能電路板、典型電子產品實物模型及常用電子元器件庫等，學員可根據工作任務的要求選擇相應的單元模塊搭建可編程器件電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類可編程器件電子產品的設計、制作與調試。適用于各類技工院校、職業院校用于《無線電調試工》、《電子設備裝接工》高級及技師相關課程的實訓考核，也可適用于電子技術課程的教學實訓、創新設計及技能競賽。

二、技術指標
1.工作電源：三相五線 380V±5%　50HZ
2.安全保護：漏電保護,過流保護，熔斷器保護
3.外形尺寸： 2150 mm×800 mm×1590 mm
4.仿真器：南京偉福 SP-51
5.直流穩壓可調電源：0~30V/2A 帶過流保護自動復位
6.直流穩壓電源：5V/5A  ±12V/2A  24V/3A
7.額定功率：0.8KW
8.環境溫度：-10℃~50℃
9.相對溫度：≤85%
三、產品特色
1.開放式設計：可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配 置的實訓工具及檢測儀器進行設計與制作。
2.模具化運用：可編程器件單元板庫、電子元件庫、實訓工具庫、實訓工具架采用特定形狀壓膜存放，分類清晰，擺放整齊。
3.積木式結構：根據可編程器件電子產品的技術應用分類配置有單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
四、實訓項目
實訓一   跑馬燈實訓
實訓二   轉彎燈實訓
實訓三   工業順序控制
實訓四   簡單I/O擴展
實訓五   A/D轉換實訓
實訓六   D/A轉換實訓
實訓七  I2C存儲卡讀寫實訓
實訓八  語音芯片ISD1730控制實訓（錄音）
實訓九  語音芯片ISD1730控制實訓（放音）
實訓十  繼電器控制實訓
實訓十一  步進電機控制實訓
實訓十二  小直流電機閉環調速實訓
實訓十三  LED16*16點陣顯示實訓
實訓十四  128*64 LCD液晶顯示實訓
實訓十五  單片機RS232 / RS485串行發送接收實訓（雙機通訊）
實訓十六  基于DS18B20的智能溫度測量實訓
實訓十七  單片機系統中的紅外線通信實訓
實訓十八    TL549 串行A/D轉換實訓
實訓十九  TLC5615 10位 D/A串行轉換實訓
實訓二十  PCF8563實時時鐘/日歷芯片實訓
實訓二十一  MAX813L看門狗復位電路實訓
實訓二十二  LM331電壓/頻率轉換實訓
實訓二十三  串行存儲芯片93C46讀寫實訓
實訓二十四  AT24C02  I2C總線存儲器讀寫實訓
實訓二十五  PWM脈沖寬度調制實訓
實訓二十六  74LS164串進并出實訓
實訓二十七  165并串轉換實訓
實訓二十八   電子音樂演奏實訓
實訓二十九   晶閘管控制實訓
實訓三十   傳感器控制實訓
*實訓三十一 USB2.0通訊實訓
