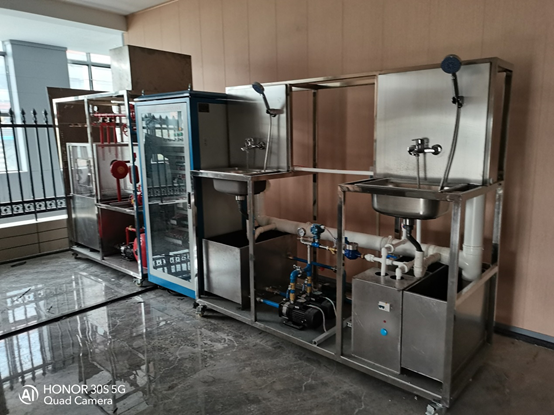

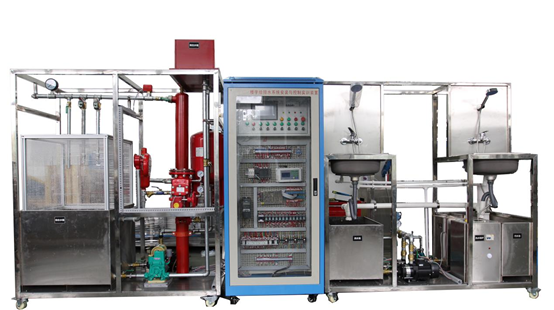

FCPS-3型給排水設備安裝與控制裝置

一、設備(bei)性能及配置
1、設(she)備組(zu)成(cheng)：給排水(shui)設(she)備安裝與控制(zhi)實訓裝置由生活(huo)給水(shui)系統、消防給水(shui)系統、熱(re)水(shui)給水(shui)系統、排水(shui)系統和(he)控制(zhi)系統五個(ge)部分組(zu)成(cheng)。
2、生(sheng)(sheng)活(huo)(huo)給水(shui)系(xi)統：主要有給水(shui)箱(xiang)、給水(shui)泵、給水(shui)管(guan)道、壓力變(bian)送器、脈沖水(shui)表、水(shui)龍頭和(he)淋浴頭等(deng)組成(cheng)。管(guan)路采用(yong)渡鋅管(guan)和(he)PPR管(guan)進行(xing)設計，可(ke)進行(xing)渡鋅管(guan)的切割、安裝(zhuang)和(he)通水(shui)試驗操作，通過控(kong)制系(xi)統可(ke)實(shi)現生(sheng)(sheng)活(huo)(huo)給水(shui)系(xi)統的變(bian)頻恒壓供(gong)水(shui)功能，實(shi)現單泵變(bian)頻控(kong)制或(huo)雙泵切換控(kong)制等(deng)功能；通過脈沖式水(shui)表可(ke)以完成(cheng)用(yong)水(shui)量的計量。
3、消防給水(shui)系統：主要有給水(shui)箱、噴(pen)(pen)淋泵(beng)、穩(wen)壓(ya)泵(beng)、穩(wen)壓(ya)罐、濕式報警閥、壓(ya)力開關、水(shui)流指示(shi)器(qi)、消防給水(shui)管道(dao)、閉式噴(pen)(pen)淋頭(tou)等(deng)組成(cheng)。管路采用鍍鋅(xin)管進行(xing)設(she)計，可(ke)進行(xing)鍍鋅(xin)管的切(qie)割(ge)、套絲、安裝和(he)通(tong)水(shui)試驗操作，通(tong)過(guo)控(kong)制系統可(ke)實現噴(pen)(pen)淋滅火(huo)功能。
4、熱(re)水(shui)給(gei)水(shui)系統主(zhu)要有電加熱(re)鍋爐、熱(re)水(shui)給(gei)水(shui)管(guan)道(dao)、水(shui)龍頭(tou)和淋(lin)浴頭(tou)等組成。管(guan)路(lu)采用(yong)PPR管(guan)進行設計，可進行PPR管(guan)的切割、熔接(jie)、安裝和通水(shui)試(shi)驗操(cao)作，可對鍋爐進行溫(wen)度調節控(kong)制操(cao)作。
5、通過實訓操作可掌握給排水設備安裝(zhuang)與控(kong)制的綜(zong)合能(neng)力，如(ru)管(guan)材切割(ge)與連接(jie)、管(guan)道安裝(zhuang)、設備安裝(zhuang)、電氣安裝(zhuang)、設備接(jie)線、編程控(kong)制、故障排查。
6、排水(shui)(shui)(shui)(shui)系統(tong)主要(yao)有污水(shui)(shui)(shui)(shui)箱、液(ye)位傳感器、排水(shui)(shui)(shui)(shui)泵(beng)(beng)、排水(shui)(shui)(shui)(shui)管(guan)道(dao)和水(shui)(shui)(shui)(shui)處理單元等(deng)(deng)組成。排水(shui)(shui)(shui)(shui)管(guan)路主要(yao)采用UPVC管(guan)進行設(she)計，可(ke)進行UPVC管(guan)的切割(ge)、粘(zhan)接、安裝(zhuang)和通(tong)水(shui)(shui)(shui)(shui)試驗操作，結合控制(zhi)系統(tong)可(ke)實現污水(shui)(shui)(shui)(shui)箱的水(shui)(shui)(shui)(shui)位檢測和排水(shui)(shui)(shui)(shui)泵(beng)(beng)的啟(qi)停控制(zhi)等(deng)(deng)功能。
7、給排水自(zi)動(dong)控(kong)制系(xi)統主要有電(dian)氣(qi)控(kong)制柜、觸摸屏、操作(zuo)開關(guan)(guan)、工作(zuo)狀態指示燈、PLC控(kong)制器、變頻器、低(di)壓(ya)電(dian)氣(qi)、水泵、水表、傳感器（浮球(qiu)式(shi)液位(wei)計(ji)、壓(ya)力開關(guan)(guan)、水流指示器、信號(hao)蝶閥、壓(ya)力變送器）、組態監控(kong)軟件(jian)等組成。通過控(kong)制系(xi)統可實(shi)現(xian)給排水系(xi)統的自(zi)動(dong)化控(kong)制功能。
8、三(san)維給(gei)(gei)排(pai)(pai)水設備仿(fang)真(zhen)(zhen)(zhen)實(shi)訓軟件：采(cai)用3D技術與交互式動(dong)畫相結合的(de)方(fang)式，模擬實(shi)際生(sheng)活(huo)給(gei)(gei)水系(xi)(xi)統(tong)(tong)、消防給(gei)(gei)水系(xi)(xi)統(tong)(tong)、熱水給(gei)(gei)水系(xi)(xi)統(tong)(tong)、排(pai)(pai)水系(xi)(xi)統(tong)(tong)的(de)結構(gou)。可實(shi)現以建(jian)(jian)筑(zhu)(zhu)內(nei)部(bu)(bu)生(sheng)活(huo)給(gei)(gei)水系(xi)(xi)統(tong)(tong)仿(fang)真(zhen)(zhen)(zhen)，建(jian)(jian)筑(zhu)(zhu)內(nei)部(bu)(bu)消防給(gei)(gei)水系(xi)(xi)統(tong)(tong)仿(fang)真(zhen)(zhen)(zhen)，建(jian)(jian)筑(zhu)(zhu)內(nei)部(bu)(bu)排(pai)(pai)水系(xi)(xi)統(tong)(tong)仿(fang)真(zhen)(zhen)(zhen)，建(jian)(jian)筑(zhu)(zhu)內(nei)部(bu)(bu)熱水供(gong)應(ying)系(xi)(xi)統(tong)(tong)仿(fang)真(zhen)(zhen)(zhen)，建(jian)(jian)筑(zhu)(zhu)給(gei)(gei)排(pai)(pai)水主要(yao)組成(cheng)設備的(de)結構(gou)仿(fang)真(zhen)(zhen)(zhen)，各類給(gei)(gei)排(pai)(pai)水系(xi)(xi)統(tong)(tong)的(de)運行(xing)過程仿(fang)真(zhen)(zhen)(zhen)。
二(er)、技(ji)術(shu)規格：
1、消防水模型外形(xing)尺寸：1638mm×700mm×2300mm(長×寬×高)；
2、給排水模型(xing)外形尺寸：2000mm×700mm×1900mm(長×寬×高)；
3、電氣控(kong)制柜外形尺(chi)寸：800mm×600mm×1800mm(長×寬×高)；
4、整(zheng)機功耗：<4.5kVA；
5、裝(zhuang)(zhuang)置底部安裝(zhuang)(zhuang)有帶剎車腳輪，方便裝(zhuang)(zhuang)置的(de)移動和固定；
6、安全保護(hu)(hu)措施：具(ju)有接地保護(hu)(hu)、漏電過(guo)載保護(hu)(hu)、誤操作(zuo)保護(hu)(hu)功(gong)能；安全性符合相(xiang)關的(de)國標(biao)標(biao)準(zhun)，所(suo)有材質均符合環保標(biao)準(zhun)。
三、配置參數
1、不銹鋼(gang)鋼(gang)架2臺
2、污水處理單元不(bu)銹鋼1個
3、濕式(shi)報警閥組包(bao)含(han)延遲(chi)器、壓力(li)開關和水力(li)警鈴1套
4、水流指示器靈敏度(du)：15-37.5L/mim1只(zhi)玻(bo)璃球(qiu)灑水噴頭68℃溫級2只(zhi)
5、信號蝶(die)閥(fa)干觸點(dian)輸出(chu)1個
6、高位水泵(beng)、0.75KW揚程(cheng)：25m流量：130 L/min。1臺
7、消防水(shui)泵三相AC380V功率：0.55KW揚程(cheng)：21m流量：130 L/min。1臺(tai)
8、變頻磁力驅動泵(beng)三相AC380V功率：0.37KW揚程：12m流量(liang)：20L/min2臺
9、排水泵單相AC220V功率：95W揚程：9m流量：18L/min1臺(tai)
10、氣壓罐容積50L1個(ge)
11、壓力變送器(qi)量程(cheng)0-300KPa1只擴散(san)硅
12、電加熱鍋爐容量(liang)7L，功率2KW1臺
13、衛(wei)浴臺(tai)面(mian)盆50 cm×45 cm×20 cm2個
14、萬向下水通用件2個
15、水龍(long)頭混(hun)合式(shi)2個
16、花灑通用(yong)件2個
17、混合(he)閥通用件2個
18、浮(fu)球液位傳感器高、低兩檔1個(ge)
19、脈沖水表0.01立(li)方米/脈沖1只
20、西(xi)門(men)子PLC控制器CPU224XP、14DI/10DO ，2AI/1AO1個
21、西(xi)門(men)子變頻器MM420，三相380V輸入 ，0.75kW，帶BOP面板1臺
22、觸(chu)摸屏7英寸、彩色(se)、高分辨率
23、組態(tai)軟件昆侖通態(tai)套帶權限（選購）
24、低壓電(dian)氣小(xiao)繼電(dian)器、交流接觸器、熱過載繼電(dian)器1套
25、空氣(qi)開關帶漏電保護器1個
26、保險絲10A3個(ge)
27、操作(zuo)開關2位7個(ge)
28、開(kai)關(guan)電(dian)源輸出：DC24V1個
29、工作(zuo)狀(zhuang)態指示(shi)燈工作(zuo)電壓：DC24V7只
30、型材電腦桌(zhuo)60cm×60cm×80cm1張
31、管材、配(pei)件及(ji)配(pei)套工具:
32、豪華(hua)工具(ju)車鋼(gang)板設計，設有抽屜及柜(ju)子，可移動(dong) 1臺
33、管材與(yu)配件、銅(tong)球閥、蝶形(xing)球閥、黃銅(tong)閘閥、銅(tong)止回閥、鍍鋅(xin)變徑接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、鍍鋅(xin)90°彎頭(tou)(tou)(tou)(tou)、鍍鋅(xin)活接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、鍍鋅(xin)直(zhi)(zhi)通(tong)接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、鍍鋅(xin)三(san)通(tong)接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、PVC-U管、PVC透氣(qi)帽、PVC異形(xing)順水三(san)通(tong)、PVC單承插、PVC雙(shuang)承插存(cun)水管、PP-R管、90°彎頭(tou)(tou)(tou)(tou)、陰螺紋三(san)通(tong)、等徑三(san)通(tong)、陰螺紋彎頭(tou)(tou)(tou)(tou)、陽螺紋接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、截止閥、外牙(ya)(ya)(ya)直(zhi)(zhi)通(tong)接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、內(nei)牙(ya)(ya)(ya)直(zhi)(zhi)通(tong)接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、內(nei)牙(ya)(ya)(ya)三(san)通(tong)接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、不(bu)銹(xiu)鋼(gang)內(nei)牙(ya)(ya)(ya)三(san)通(tong)、彎頭(tou)(tou)(tou)(tou)、不(bu)銹(xiu)鋼(gang)內(nei)牙(ya)(ya)(ya)彎頭(tou)(tou)(tou)(tou)、不(bu)銹(xiu)鋼(gang)外牙(ya)(ya)(ya)直(zhi)(zhi)接(jie)(jie)(jie)(jie)、銅(tong)轉接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、銅(tong)活接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、角(jiao)閥、編織(zhi)軟(ruan)管、金屬線管、金屬線管接(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)、1寸鍍鋅(xin)管、3/4寸鍍鋅(xin)管、不(bu)銹(xiu)鋼(gang)復合管、1套
33.配套(tao)工具(ju)包含管(guan)螺(luo)紋鉸扳、管(guan)子臺虎鉗(qian)(qian)（帶支架）、鍍鋅(xin)管(guan)割(ge)刀(dao)、熱熔機、PPR管(guan)剪刀(dao)、復合管(guan)割(ge)刀(dao)、鋼(gang)鋸、鋸條、PVC膠水、卷尺(chi)、扳手(shou)(shou)(shou)、管(guan)鉗(qian)(qian)、尖嘴鉗(qian)(qian)、生(sheng)料(liao)帶、內六角(jiao)扳手(shou)(shou)(shou)、記號筆、十(shi)字(zi)螺(luo)絲刀(dao)、一(yi)字(zi)螺(luo)絲刀(dao)、插線板、絕(jue)(jue)緣手(shou)(shou)(shou)套(tao)、絕(jue)(jue)緣膠鞋、萬用表、剝線鉗(qian)(qian)、斜(xie)口鉗(qian)(qian)、焊(han)錫絲、電烙(luo)鐵、烙(luo)鐵架、剪刀(dao)、手(shou)(shou)(shou)動(dong)試壓泵等。1套(tao)
四、能夠實訓項目
1、系統竣工圖和控制(zhi)電氣(qi)原理圖繪(hui)制(zhi)
2、管(guan)材加工和連接(jie)：鍍鋅管(guan)、不銹鋼復合管(guan)、PPR、UPVC管(guan)的切割、套(tao)絲(si)、熔(rong)接(jie)、連接(jie)。
3、配件和器(qi)件的(de)安(an)裝：完成(cheng)生活給水(shui)(shui)(shui)系統(tong)、消(xiao)防給水(shui)(shui)(shui)系統(tong)、熱(re)水(shui)(shui)(shui)給水(shui)(shui)(shui)系統(tong)和排(pai)水(shui)(shui)(shui)系統(tong)中(zhong)管路(lu)配件的(de)安(an)裝；完成(cheng)水(shui)(shui)(shui)泵、壓力變送器(qi)、水(shui)(shui)(shui)表、浮(fu)球液位計、信號(hao)蝶閥(fa)、濕式報警閥(fa)組、水(shui)(shui)(shui)流指示器(qi)、閉(bi)式噴頭(tou)、末端試水(shui)(shui)(shui)裝置、水(shui)(shui)(shui)龍頭(tou)、淋(lin)浴器(qi)等水(shui)(shui)(shui)暖器(qi)件的(de)安(an)裝。
4、管(guan)道(dao)試(shi)壓與通水(shui)試(shi)驗
5、電(dian)(dian)氣設計(ji)、安裝(zhuang)與接線：水泵、配電(dian)(dian)柜、控(kong)制(zhi)器、指令元(yuan)件(jian)、操作元(yuan)件(jian)的安裝(zhuang)、接線
6、控(kong)制(zhi)(zhi)程(cheng)(cheng)序設計(ji)與調試:（變頻控(kong)制(zhi)(zhi)程(cheng)(cheng)序；抄表計(ji)費程(cheng)(cheng)序；噴(pen)淋滅(mie)火控(kong)制(zhi)(zhi)程(cheng)(cheng)序；給排水(shui)監控(kong)程(cheng)(cheng)序；組(zu)態(tai)監控(kong)系統）
五、系統實訓
1、系統結(jie)構與設備認識
2、噴淋滅火系統調試
3、控(kong)制屏(ping)結構認識與(yu)調(diao)試實訓
4、單泵控制(zhi)變頻恒壓供(gong)水實(shi)訓
5、雙泵(beng)切換變(bian)頻恒壓供水實(shi)訓
6、消(xiao)防狀態控(kong)制實訓(xun)
7、綜合控制系統實訓
8、噴淋滅火監控軟件安裝(zhuang)與使(shi)用
9、噴淋(lin)系統系統綜合操作訓(xun)練
10、PLC的控制(zhi)操(cao)作(zuo)實訓
11、觸摸屏組態的操作實訓，
12、消防噴水手自動(dong)控(kong)制(zhi)的實訓
13、污水(shui)排水(shui)系統(tong)的水(shui)自動操作
七、主要配置
