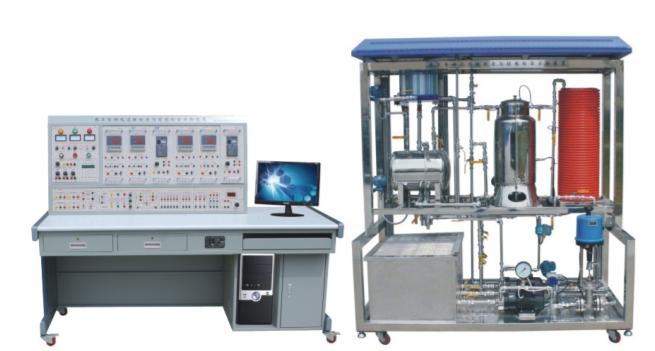

一(yi)、熱工自動化過程控制實(shi)驗(yan)裝(zhuang)置概述(shu)
本滿足《熱工測(ce)量參(can)數(shu)及(ji)儀(yi)(yi)(yi)表》、《熱工儀(yi)(yi)(yi)表及(ji)自動裝置(zhi)》、《工業自動化(hua)(hua)儀(yi)(yi)(yi)表校(xiao)驗(yan)》、《化(hua)(hua)工測(ce)量及(ji)儀(yi)(yi)(yi)表》、《檢測(ce)技術及(ji)儀(yi)(yi)(yi)表》、《熱工自動化(hua)(hua)及(ji)儀(yi)(yi)(yi)表》等(deng)課程的(de)(de)實(shi)訓教(jiao)學。通(tong)過該裝置(zhi)的(de)(de)使用，既能培養學生掌(zhang)握有(you)(you)關(guan)(guan)工業儀(yi)(yi)(yi)表及(ji)自動化(hua)(hua)的(de)(de)基本知識，對(dui)有(you)(you)關(guan)(guan)儀(yi)(yi)(yi)表的(de)(de)安裝、調試及(ji)使用有(you)(you)一定的(de)(de)了解，并對(dui)工業生產中如(ru)何(he)進行液位、溫度、壓力和(he)流量等(deng)參(can)數(shu)的(de)(de)自動化(hua)(hua)控制(zhi)有(you)(you)基本的(de)(de)認識。
二(er)、熱工自動化過程(cheng)控制實(shi)驗裝置主(zhu)要特點
被調參(can)數(shu)囊(nang)括了流(liu)量、壓(ya)力、液(ye)位(wei)、溫度四大(da)熱工參(can)數(shu)
系統(tong)除(chu)了改(gai)變調節(jie)器的設(she)定值作階躍擾(rao)動(dong)外(wai)，還可在對象中通(tong)過電磁(ci)閥和手操(cao)作閥制造(zao)各種擾(rao)動(dong)
一個被調參數(shu)可用不(bu)同(tong)(tong)動力源、不(bu)同(tong)(tong)的(de)(de)執行器、不(bu)同(tong)(tong)的(de)(de)工藝(yi)線路下(xia)可演變成多(duo)種調節回路，以利于討(tao)論、比(bi)較(jiao)各種調節方(fang)案的(de)(de)優劣
能進行(xing)多變(bian)量控制系(xi)統(tong)及特定過程(cheng)控制系(xi)統(tong)實驗
能夠(gou)完成鍋爐(lu)汽包(bao)虛假水位特性實驗(yan)以及分段過(guo)熱控制(zhi)系統實驗(yan)
三、技(ji)術性能
輸(shu)入電(dian)壓：三相五線制380V±10% 50Hz
工作(zuo)環境：環境溫度-5℃～+40℃　相對(dui)濕(shi)度＜85%（25℃）　海拔＜4000m
四、系統組(zu)成
1）對象系統(tong)的結構及組(zu)成
實驗對象系統包含有：不銹(xiu)(xiu)鋼(gang)儲(chu)水(shui)箱(xiang)；上水(shui)箱(xiang)為有機(ji)玻璃圓(yuan)筒型(xing)水(shui)箱(xiang)；下水(shui)箱(xiang)為不銹(xiu)(xiu)鋼(gang)鍋(guo)爐(lu)(lu)汽包；三相4.5kW電加熱鍋(guo)爐(lu)(lu)（由不銹(xiu)(xiu)鋼(gang)鍋(guo)爐(lu)(lu)內膽加溫筒和封閉(bi)式外循環不銹(xiu)(xiu)鋼(gang)冷卻鍋(guo)爐(lu)(lu)夾(jia)套構成）和鋁塑盤管組成。
2）系統動力(li)系統有三套：一(yi)套由三相(xiang)（380V交流(liu)）不銹鋼磁力(li)驅動泵、電(dian)動調節(jie)閥、電(dian)磁閥、渦輪流(liu)量計(ji)等(deng)組(zu)(zu)成；一(yi)套由三相(xiang)不銹鋼磁力(li)驅動泵（220V變頻）；另(ling)一(yi)套由三相(xiang)不銹鋼磁力(li)驅動泵（220V變頻）、渦輪流(liu)量計(ji)等(deng)組(zu)(zu)成。
3）整套(tao)對象系統(tong)完全由不銹鋼(gang)材料制造(zao)，包括對象框架、管道、底板，甚至小到每(mei)一(yi)顆緊固(gu)螺釘。
4）對象系統(tong)中(zhong)的各類檢測變送及執行裝置
5）擴(kuo)散(san)硅壓(ya)力(li)變送器兩只：分別檢測上(shang)水箱、鍋(guo)爐汽包(bao)液(ye)位
6)渦輪流(liu)(liu)量計三只(zhi)：分別檢測兩條動力支路(lu)及(ji)盤管出(chu)水口的流(liu)(liu)量
7)Pt100熱(re)電阻溫(wen)度傳感器六只(zhi)：分別(bie)用來檢測鍋爐(lu)(lu)內(nei)膽、鍋爐(lu)(lu)夾套(tao)、盤管（三只(zhi)）及上水箱出(chu)水口水溫(wen)
8)執行器(qi)：包含電磁閥(fa)、電動調(diao)節閥(fa)各一個
三相(xiang)380V不(bu)銹鋼(gang)磁(ci)力驅(qu)動泵、三相(xiang)220V不(bu)銹鋼(gang)磁(ci)力驅(qu)動泵（2臺）以及三相(xiang)電加熱管
五、實驗(yan)項(xiang)目
1、本裝置(zhi)能完成(cheng)如下實驗項(xiang)目(mu)內容(rong)：
2、過(guo)程控(kong)制系統組成認識實驗
3、過程控制及檢測裝置硬件結構組(zu)成認識
4、傳感器的校正(零點遷移與量(liang)程調整)
5、單(dan)容水箱(xiang)特性測試實(shi)驗
6、鍋爐汽包虛假水位特(te)性(xing)測試(shi)
7、雙容水箱特性測試實(shi)驗
8、單回路控制系統實驗
9、單回路控制(zhi)系統(tong)的實(shi)驗
10、上(shang)水箱(xiang)（或下水箱(xiang)）液位的(de)定(ding)值控制實驗
11、雙容水箱液位的定值控制實驗
12、鍋(guo)爐內膽靜態水溫的定值控(kong)制實驗
13、鍋(guo)爐內(nei)膽動態水溫的定值(zhi)控制實驗
14、鍋爐夾套水溫的定值控制實驗
15、電(dian)動閥支路流量的(de)定值控(kong)制實驗
16、變頻調速(su)磁力泵支路(lu)流量的定值控制(zhi)實驗
