分    項

說        明

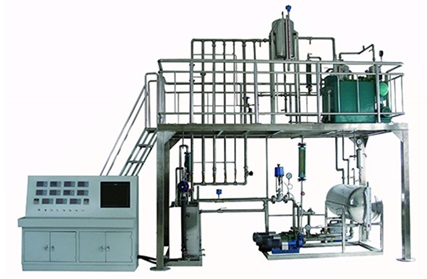

裝置(zhi)功能

1、集(ji)成了(le)流(liu)體(ti)流(liu)動(dong)(dong)和流(liu)體(ti)輸送機(ji)械兩(liang)個單(dan)元操作內(nei)容的(de)(de)實(shi)驗(yan)教學(xue)。能(neng)全面了(le)解流(liu)體(ti)流(liu)動(dong)(dong)過程中所涉及(ji)的(de)(de)流(liu)體(ti)阻力、流(liu)量計性(xing)(xing)能(neng)、離心泵性(xing)(xing)能(neng)及(ji)管路性(xing)(xing)能(neng)概念和實(shi)驗(yan)方法。

2、本裝(zhuang)置模擬工(gong)藝生產系(xi)統，設置流(liu)量比值調(diao)節系(xi)統，訓練學生實(shi)(shi)際化工(gong)生產的(de)操作能(neng)力。實(shi)(shi)現(xian)流(liu)體輸(shu)(shu)送(song)：液相輸(shu)(shu)送(song)和氣相輸(shu)(shu)送(song)，以及(ji)真空輸(shu)(shu)送(song)，通過裝(zhuang)置可以完(wan)成離心泵的(de)各(ge)個實(shi)(shi)驗以及(ji)管路阻(zu)力的(de)各(ge)個實(shi)(shi)驗，鍛煉學生判斷和排除(chu)故障的(de)能(neng)力。

3、通(tong)過現場控(kong)(kong)制(zhi)(zhi)臺(tai)儀(yi)表(biao)與微機通(tong)訊，實(shi)時數(shu)據采集(ji)及(ji)過程監(jian)控(kong)(kong)；總控(kong)(kong)室控(kong)(kong)制(zhi)(zhi)臺(tai)與現場控(kong)(kong)制(zhi)(zhi)臺(tai)通(tong)訊，各操作(zuo)工段切換、遠程監(jian)控(kong)(kong)、流程組態的上傳下(xia)載等實(shi)現就地及(ji)遠程控(kong)(kong)制(zhi)(zhi)崗(gang)位技能培(pei)訓。

設計參數

壓(ya)力控(kong)制：離心泵進口壓(ya)力：-15～-6Pa。

1號(hao)泵(beng)單(dan)獨(du)運(yun)行時出口壓力：0.15～0.27MPa（流量為0-6m3/h)。

兩臺泵串聯時出口壓力：0.27～0.53MPa（流(liu)量為0-6m3/h）m3/h。

兩臺泵并聯時出口壓力：0.12～0.28MPa（流(liu)量(liang)為(wei)0-7m3/h）。

壓(ya)降(jiang)范(fan)圍(wei)：光(guang)滑(hua)管(guan)阻力壓(ya)降(jiang)：0～7KPa（流量為(wei)0-3m3/h）。

局部(bu)阻力(li)管阻力(li)壓降：0～22KPa（流量為0-3m3/h）。

離(li)心泵(beng)特性流體流量：2-7m3/h。

阻力特性流體流量：0-3m3/h。

液位(wei)控制：吸(xi)收塔(ta)液位(wei)：1/3～1/2。

整機參數(shu)

設備尺寸(cun)： 4000x2000x3500mm（長x寬(kuan)x高(gao) ），(可根據實訓場(chang)地實際高度和(he)場(chang)地面(mian)積進行調整)，整(zheng)機采用鋼制噴塑框架，帶兩層(ceng)操作平臺，一層(ceng)平面方便(bian)安裝、檢修，二層(ceng)有安全斜梯通(tong)上并有護欄(lan)、防滑板。

電氣(qi)系統(tong)

標準工業操(cao)作(zuo)臺，內安(an)裝(zhuang)漏(lou)電(dian)(dian)(dian)保護(hu)空氣開(kai)關(guan)(guan)、電(dian)(dian)(dian)流型漏(lou)電(dian)(dian)(dian)保護(hu)器充分考慮人身安(an)全保護(hu)；同時每一組強電(dian)(dian)(dian)輸(shu)出都有旋鈕開(kai)關(guan)(guan)控制(zhi)，保證(zheng)設備安(an)全，操(cao)作(zuo)控制(zhi)便(bian)捷(jie)；裝(zhuang)有分相(xiang)指示燈，開(kai)關(guan)(guan)電(dian)(dian)(dian)源等。外型尺(chi)寸1400×800×1300mm（長×寬×高）。

公用設施

水(shui)(shui)：實(shi)(shi)訓過程中水(shui)(shui)可(ke)循環(huan)使(shi)用，實(shi)(shi)訓結束后排空即(ji)可(ke)。

電：電壓AC380V，功率2kW，三(san)相四線制（三(san)火線一零線）。需(xu)配置(zhi)1~2個接地(di)點（安全地(di)及信號(hao)地(di)）。

實(shi)驗物料：清潔自來水。

主(zhu)要設備

304不銹鋼吸收塔(ta)：φ325x1300mm，110L。

304不銹鋼高位槽：φ426x700mm，100L。

304不銹鋼(gang)緩沖(chong)罐：Φ400x500mm，60L。

304不銹鋼原料(liao)水(shui)槽：1000x600x500mm，300L。

1號(hao)泵(beng)：離(li)心泵(beng),P=0.5KW,流量Qmax=6m3/h,U=380V。

2號泵(beng)：離(li)心泵(beng),P=0.5KW,流量Qmax=6m3/h,U=380V。

真空(kong)泵：旋片式，P=0.37KW，真空(kong)度Pmax=-0.06kPa，U=220V。

空氣壓縮機(ji)：往復空壓機(ji)，P=2.2KW,流量Qmax=0.25m3/min,U=220V。

聯想計算機：CPU雙(shuang)核2.0，2G DDR2內存，硬盤500G，光(guang)驅，鼠標，鍵盤(pan)，顯示器：19”液晶(jing)顯示(shi)屏。操作(zuo)系統：中文專業(ye)版WINXP 。

上位機(ji)監控軟(ruan)件

RS485/232通訊轉換器,MCGS工(gong)業(ye)組(zu)態軟(ruan)件一套（附64點軟(ruan)件(jian)狗），在線監控(kong)軟(ruan)件(jian)一套(tao)。

測(ce)控組成

變量(liang)

檢測機(ji)構

顯示(shi)機構

執行機構(gou)

1號泵出口壓力

壓力表

壓力表就地顯示

無

1號泵進(jin)口(kou)壓力

壓力表

壓力表就地顯(xian)示

無

2號泵出口(kou)壓力

壓力表

壓力表就(jiu)地顯示

無

2號泵進口壓力

壓力表

壓(ya)力表就(jiu)地顯示

無

液(ye)位罐壓力(li)

壓力表

壓力(li)表(biao)就地顯示

無(wu)

光滑(hua)管壓力差

壓(ya)力(li)表

壓力表就地顯示(shi)

無

粗糙管壓力差

壓力表(biao)

壓力表(biao)就地顯示

無

吸(xi)收塔壓力

壓(ya)力表

壓力表就地顯示

無

緩沖罐壓(ya)力(li)

壓力表(biao)

壓力表就地顯示(shi)

無

1#2#泵出水總(zong)管壓力

壓力(li)表

壓力表就地顯示(shi)

無

液(ye)位罐溫(wen)度

PT100鉑電阻

宇電AI702

自(zi)控

1#2#泵出水(shui)總管流量

轉子流量計

現場顯示

閥(fa)門
