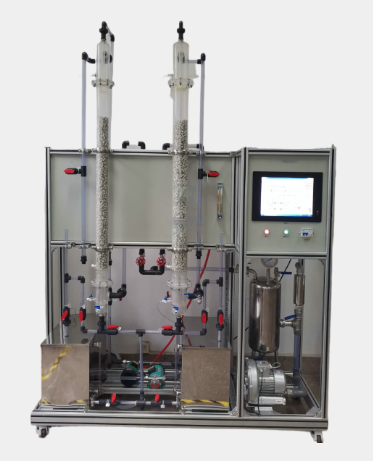

FCHG-40二氧化(hua)碳吸收與(yu)解(jie)析實驗裝(zhuang)置(zhi)

<!--[if !supportLists]-->一、<!--[endif]-->裝置(zhi)特(te)點

1、整個裝置美觀大氣，結構設計(ji)合理，整體(ti)感強，能夠充分體(ti)現(xian)現(xian)代化實(shi)驗裝置的概念。

2、設(she)備整體(ti)為自行式框架結構，并安裝有(you)禁錮腳，便(bian)于系統的拆卸(xie)檢修和搬運。

3、全塔氣液(ye)接(jie)觸現象可(ke)視。

4、本實驗(yan)裝置采用二氧化碳——水體(ti)(ti)系(xi)。CO2氣體(ti)(ti)無味、無毒、廉(lian)價，所以(yi)氣體(ti)(ti)吸(xi)收實驗(yan)常選(xuan)擇CO2作為(wei)溶質組分。

5、塔中部有液(ye)體(ti)再分布器(qi)，塔底(di)部有柵板(ban)式填料支承(cheng)裝置。填料塔底(di)部有液(ye)封裝置，以避免(mian)氣體(ti)泄漏。

6、裝置(zhi)設計可(ke)360度觀察(cha)，實現全方(fang)位教學(xue)與實驗。

7、實驗(yan)除可直接在(zai)控制(zhi)柜進行所有操作(zuo)外，還可遠程(cheng)至電腦展開(kai)智能調節及顯示儀表+串口(kou)通(tong)(tong)訊+上(shang)位監控計算機(ji)模式(shi)，配套實驗(yan)數(shu)據采集及數(shu)據處理軟件。數(shu)據可通(tong)(tong)過U盤導出，可連接打印機(ji)打印數(shu)據。裝(zhuang)置能夠實現(xian)(xian)手(shou)動和(he)自動無擾切(qie)換操作(zuo)，并安(an)(an)裝(zhuang)安(an)(an)全聯鎖保護(hu)和(he)自動報警裝(zhuang)置，保證設(she)備正常運行不出現(xian)(xian)安(an)(an)全事故。

二、裝(zhuang)置功能

1、測定填料(liao)吸(xi)收(shou)塔不同噴淋密度下的(de)體積傳質系數；

2、測(ce)定(ding)填料(liao)解吸塔(ta)飽和液(ye)的(de)體積(ji)傳質系數；

3、改變吸收液流量，實(shi)現單吸收實(shi)驗操作；

4、飽和液(ye)做解吸液(ye)相(xiang)，實現單解吸實驗操作

5、吸收與解吸的液相(xiang)、氣(qi)相(xiang)流量相(xiang)同，實(shi)現(xian)聯合實(shi)驗(yan)操作；

6、了解填料塔的流(liu)體力(li)學性(xing)能；

7、全觸摸(mo)集成化控制，高穩定數據傳輸，硬件加密(mi)。

三、設計參數(shu)

液相體積傳質系數：0.006—0.02（ m/s）。

空氣流量：0.1～40m3/h。

二氧化碳流量：16-160L/h。

填料塔壓降：0.6—1.5KPa；常溫、常壓操作。

四(si)、公用設(she)施

水：裝置自帶透(tou)明水箱，連接自來水。實驗時經離心泵進入吸(xi)收塔，循環使用。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。

實驗物料：水-- CO2。

外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀。（用戶自配）

五、主要設備

1、玻璃填(tian)料(liao)解吸塔(ta)(ta)：內裝φ10×10mm拉西(xi)環填(tian)料(liao)；填(tian)料(liao)塔(ta)(ta)內徑 D=90mm。

2、玻璃填料吸收(shou)塔(ta)：內裝φ10×10mm拉西環填料；填料塔(ta)內徑 D=90mm。吸收(shou)塔(ta)填料層有效高度Z＝1000mm。

3、二氧化碳(tan)流量(liang)檢測：轉子流量(liang)計，流量(liang)范圍 0.16-1.6L/min。　　

4、空氣流(liu)(liu)量(liang)(liang)檢測(ce)：流(liu)(liu)體力學性(xing)能實(shi)驗(yan)采用渦(wo)街流(liu)(liu)量(liang)(liang)計(ji)，流(liu)(liu)量(liang)(liang)范圍0～55m3/h；傳質(zhi)性(xing)能實(shi)驗(yan)采用質(zhi)量(liang)(liang)流(liu)(liu)量(liang)(liang)計(ji)，流(liu)(liu)量(liang)(liang)范圍0～200L/min。

5、液(ye)體流量(liang)檢測：渦輪(lun)流量(liang)計，流量(liang)范圍40～600L/h。

6、塔(ta)體床(chuang)層壓降由3KPa差壓傳(chuan)感器測(ce)取，觀察上下塔(ta)壓降變化。

7、風機：漩渦氣泵，功率 550W。

8、解(jie)吸(xi)水泵：304不銹鋼(gang)離心泵，功(gong)率370W。

9、吸收水泵：304不銹鋼離心泵，功率370W。

10、水(shui)槽(cao)：容(rong)積約80L。

11、管路(lu)：透明材質(zhi)，壁厚≥2.5mm。

12、溫度(du)傳感器：Pt100，分辨(bian)率0.1℃，精度(du)0.5%。

13、電(dian)器(qi)(qi)：接觸器(qi)(qi)、開關、漏(lou)電(dian)保護(hu)空氣開關。

14、中央處(chu)理(li)(li)器：執行速度0.64μs，內(nei)存容量(liang)16K，功能(neng)：數據處(chu)理(li)(li)運算(suan)。

15、模(mo)擬模(mo)塊：高達16位分辨率，總和精度(du)±0.5%，內建RS485通(tong)訊模(mo)式(shi)。

16、溫(wen)度(du)(du)模塊：分(fen)辨率0.1℃，精度(du)(du)0.5%，內建(jian)RS485通訊模式。

17、在線式二氧化碳(tan)氣(qi)體檢測儀：濃度(du)測量(liang)范(fan)圍0-10000ppm，精(jing)度(du)誤差±3%，4-20mA信號輸出，精(jing)確檢測裝置吸收二氧化碳(tan)的濃度(du)。

18、顯(xian)示(shi)終端：采用(yong)一體機(ji)平(ping)板觸摸(mo)電腦，全程(cheng)數字化(hua)觸摸(mo)屏控制操作。HMI：投射式觸控技術(shu)，5000萬(wan)次觸摸(mo)點，內(nei)存4G，功能：中央處(chu)理器數據(ju)顯(xian)示(shi)控制。

19、額定電壓：220V，總(zong)功(gong)率：1.5kW。

20、外(wai)形尺寸：1600×550×2100mm（長×寬×高），外(wai)形為可移動式設計(ji)，帶(dai)剎車(che)輪(lun)，高品(pin)質鋁合金(jin)型(xing)材框架(jia)，無焊接(jie)點，安裝拆卸方便，水平調(diao)節(jie)支(zhi)撐型(xing)腳輪(lun)

21、工程化(hua)標(biao)識(shi)：包含設(she)備位號、管路流向箭頭及標(biao)識(shi)、閥門(men)位號等工程化(hua)設(she)備理

念配套，使學(xue)(xue)生處于安(an)全(quan)的(de)實驗(yan)操作環境中，學(xue)(xue)會(hui)工程(cheng)化(hua)管(guan)路標識認知(zhi)，培(pei)養學(xue)(xue)生

工程化理念。

<!--[if !supportLists]-->20、<!--[endif]-->配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。

六、測控組成(cheng)
