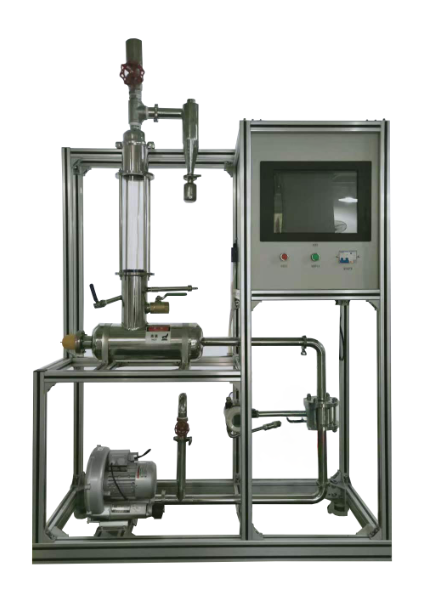

FCHG-43型流化床干燥實驗裝置

一、裝(zhuang)置(zhi)特點

1、整個裝置美觀大方，結(jie)構設計合理(li)，具備(bei)強烈的(de)工程化(hua)氣息，能(neng)夠充分體現一(yi)個現代化(hua)實驗室的(de)概念。

2、整套設備除去特殊(shu)材料(liao)外均采都用(yong)工業(ye)用(yong)304不銹鋼制造，所有裝(zhuang)備均進行精細拋光處理(li)，體現了整個裝(zhuang)置(zhi)的工藝完美性(xing)。

3、裝(zhuang)置布局合(he)理，干燥箱、管道采用(yong)不(bu)銹(xiu)鋼制作，干燥室入口裝(zhuang)有氣流均布板(ban)。

4、用(yong)床層壓差來指示濕物料(liao)的失水量(liang)，避免了在干燥過程中需不斷(duan)取樣分析所帶(dai)來的麻煩。

5、 干燥塔為不銹鋼(gang)和(he)優質耐高(gao)溫玻璃(li)裝配(pei)合(he)(he)成，可直接觀察實驗現象(xiang)，空(kong)氣的流量由調節閥和(he)旁(pang)路放空(kong)閥聯合(he)(he)調節。

6、固(gu)體物料采用間(jian)歇(xie)操作(zuo)方式，由干(gan)燥器頂部加入，試驗畢(bi)在流(liu)化狀態(tai)下由下部卸料口流(liu)出。

7、裝置設(she)計可360度觀(guan)察，實(shi)現全方位教學與實(shi)驗。

8、實驗除可直接在控制柜(ju)進行所有操作外，還(huan)可遠程至電腦展開智能調(diao)節及顯(xian)示儀表+串(chuan)口通訊+上位監控計算機(ji)模式，配套實驗數(shu)(shu)據采集及數(shu)(shu)據處(chu)理(li)軟件。數(shu)(shu)據可通過(guo)U盤導出(chu)，可連接打(da)(da)印(yin)機(ji)打(da)(da)印(yin)數(shu)(shu)據。裝(zhuang)置能夠實現手動和(he)自動無擾(rao)切(qie)換操作，并安(an)(an)裝(zhuang)安(an)(an)全(quan)聯鎖保護(hu)和(he)自動報警裝(zhuang)置，保證設備正常安(an)(an)全(quan)運(yun)行。

二、裝置功能

1、了解流(liu)化床干燥裝(zhuang)置(zhi)的結構(gou)、流(liu)程及(ji)操作方法。

2、學習測定(ding)物料在(zai)恒定(ding)干(gan)(gan)燥(zao)(zao)條(tiao)件下干(gan)(gan)燥(zao)(zao)特性的實(shi)驗(yan)方法，研(yan)究(jiu)干(gan)(gan)燥(zao)(zao)條(tiao)件對干(gan)(gan)燥(zao)(zao)過程特性的影響。

3、掌(zhang)握(wo)根據實(shi)驗(yan)干(gan)燥(zao)曲(qu)線(xian)求取干(gan)燥(zao)速率曲(qu)線(xian)以及恒速階段干(gan)燥(zao)速率、臨界含水量、平衡含水量的實(shi)驗(yan)分析方法(fa)。

4、全觸摸集成化控制，高穩定數據傳輸，硬件加(jia)密。

三、設計參數

操作壓力：常壓操作、操作溫度：50～80℃。

空氣流量： 0～70 m3/h。

濕物料量：500～1000g。

四、公用設施

電：電壓AC220V，功率3.0kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣(qi)：空(kong)氣(qi)來自風(feng)機(ji)，經加熱(re)器(qi)加熱(re)進入(ru)流化(hua)干燥器(qi)（自帶氣(qi)源）。

實驗物(wu)料：綠豆(dou)（或耐(nai)水硅膠）、水、空氣。

五、主(zhu)要設備

1、流化床(chuang)干燥器：Φ110×400mm，除床(chuang)身筒體(ti)(ti)一部分采(cai)用高溫硬質玻璃外，其(qi)余均采(cai)用304不銹鋼(gang)制造(zao)，進(jin)口處有(you)不銹鋼(gang)氣(qi)流均布器。

2、不(bu)銹鋼(gang)固體(ti)(ti)加料(liao)斗(dou)和不(bu)銹鋼(gang)旋風分離器。

3、加熱器：304不(bu)銹鋼材質，加熱功(gong)率(lv)2.0KW，空氣預熱器。

4、風機：漩渦氣泵，功率 550W。

5、風量(liang)調(diao)節：單相矢量(liang)變頻器(qi)，規格：（0-50）Hz。

6、風量(liang)測(ce)量(liang)：DN32渦(wo)街流量(liang)傳(chuan)感器(qi)，測(ce)量(liang)范圍(wei)10-120m3/h，精度0.5級。

7、干(gan)燥器床層壓降(jiang)由2KPa風壓傳感器測(ce)量。

8、溫度(du)傳感器(qi)：Pt100，分辨率0.1℃，精度(du)0.5%。

9、電器：接觸器、開關(guan)、漏電保護(hu)空(kong)氣(qi)開關(guan)。

10、304不銹(xiu)鋼(gang)管路、管件及閥門。

11、中央處理器：執行速(su)度 0.64μs，內存容量 16K；內建(jian)RS485通訊模式(shi)；功能：溫度、壓(ya)力等模擬(ni)量信號采集換算；

12、模擬(ni)模塊：高達(da) 16 位分辨(bian)率，總(zong)和精(jing)度±0.5%；

13、溫度(du)模塊：分辨率 0.1℃，精度(du) 0.5%；功能：溫度(du)信號采集換(huan)算；

14、顯示終端：采用一體(ti)機平板觸(chu)摸(mo)電腦(nao)，全程(cheng)數字化觸(chu)摸(mo)屏控(kong)制操作。HMI：投射式觸(chu)控(kong)技術，5000萬次觸(chu)摸(mo)點，內存4G，功能：中央處理器數據顯示控(kong)制；

15、額定電壓：220V，總功率：3.0kW；

16、外形尺寸：1300×550×2100mm（長×寬×高），外形為可移動(dong)式設計，帶剎車(che)輪，高品質鋁合金型材框架，無焊接點(dian)，安裝拆卸方便，水(shui)平調(diao)節支撐型腳輪。

17、工(gong)程(cheng)(cheng)(cheng)化(hua)標識(shi)：包(bao)含設(she)(she)備(bei)(bei)位(wei)號、管(guan)路流向(xiang)箭頭及(ji)標識(shi)、閥門位(wei)號等工(gong)程(cheng)(cheng)(cheng)化(hua)設(she)(she)備(bei)(bei)理念(nian)配套(tao)，包(bao)含安(an)(an)全(quan)警示標識(shi)，使(shi)學(xue)生處于安(an)(an)全(quan)的實驗操作環境中，學(xue)會工(gong)程(cheng)(cheng)(cheng)化(hua)管(guan)路標識(shi)認知，培養(yang)學(xue)生工(gong)程(cheng)(cheng)(cheng)化(hua)理念(nian)。

18、配套測控軟件可以(yi)實(shi)現實(shi)驗數(shu)據(ju)實(shi)時在(zai)線采集(ji)顯示數(shu)據(ju)、曲線及(ji)設(she)備運(yun)行狀態等。通過(guo)WIFI技術實(shi)現終端覆蓋。
