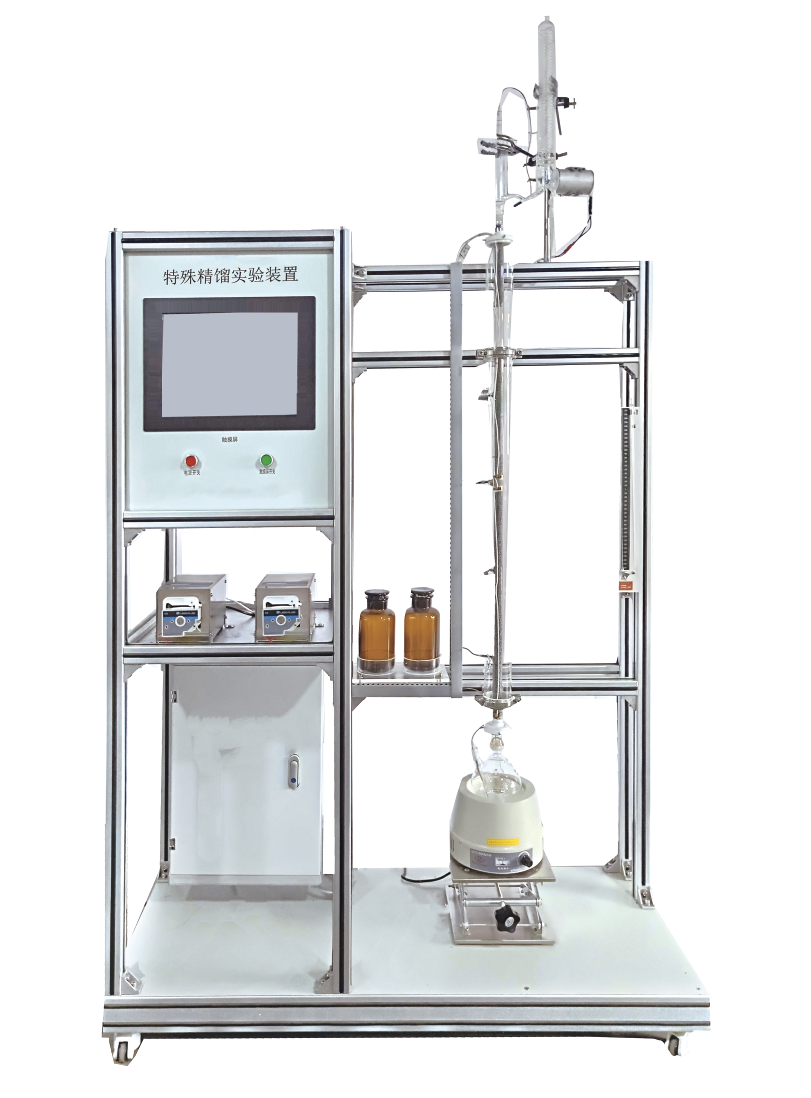

FCHG-46特殊精餾實驗裝置

一、裝置功能

1、熟悉精餾(liu)單(dan)元操作(zuo)過程的設備(bei)與(yu)流程。

2、學(xue)習精餾(liu)塔效率的(de)測(ce)定方法，適用于常壓(ya)和減壓(ya)精餾(liu)等特殊精餾(liu)。

3、全觸摸(mo)集(ji)成化(hua)控制，高穩定數據(ju)傳輸(shu)，硬件(jian)加密。

二、主(zhu)要配(pei)置

玻(bo)(bo)璃精(jing)餾塔(ta)、保溫塔(ta)、冷凝器(qi)、玻(bo)(bo)璃塔(ta)釜、加(jia)熱器(qi)、儲液罐、蠕動泵、溫度(du)傳感器(qi)、真(zhen)空系統、中央處理器(qi)、觸(chu)摸屏、高品質鋁合(he)金型材框架。

三、公(gong)用設(she)施

水(shui)：裝置需冷卻水(shui)，自(zi)帶(dai)和(he)自(zi)來(lai)水(shui)管(guan)相連的接口(kou)。自(zi)來(lai)水(shui)通過裝置接口(kou)進(jin)入塔(ta)頂的冷凝(ning)器后排出。

液(ye)：裝置自(zi)帶(dai)玻璃高位槽。實驗時(shi)經流量計進入精餾塔釜(fu)。

電：電壓AC220V，功率2KW，標準單相三線制。

四、技術(shu)參數

1、精餾塔塔徑φ25mm，塔高(gao)1200mm,材質為玻璃塔結構，塔內填(tian)裝316L不銹鋼φ3mmθ網環型填(tian)料。塔釜為四口燒瓶，帶(dai)導電膜(mo)保溫(wen)，保溫(wen)段(duan)加熱(re)功率(lv)上下兩段(duan)各(ge)300W；塔釜容積：500ml。

2、塔(ta)釜加熱：塔(ta)釜置于500W電熱包中。集成控制。

3、進料泵：蠕動泵，外(wai)控功(gong)(gong)能：轉速控制，方向控制，啟(qi)停控制。轉速范圍：0.1-100rpm。流量范圍： 0.01-30ml/min。帶RS485通訊功(gong)(gong)能。數(shu)量2臺(tai)。

4、儲液(ye)罐：容積500ml，材質：石英玻璃，數量2個。

5、塔(ta)頭為蛇(she)管冷凝(ning)器，擺(bai)錘(chui)式回流結(jie)構和油水分相器結(jie)構。此控(kong)制系統由塔(ta)頭上擺(bai)錘(chui)、電磁鐵圈、回流比控(kong)制器等組成(cheng)，回流比控(kong)制范圍：99：1—1：99。

6、溫度傳感(gan)器：Pt100，顯示分度0.1℃。

7、真空(kong)系統：含(han)真空(kong)泵、緩沖罐(guan)，閥門、壓力計等。

8、中央處理(li)器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功(gong)能：數據處理(li)運算(suan)。

9、模擬量模塊：高達16位分辨率，總和(he)精(jing)度±0.5%，內建(jian)RS485通(tong)訊模式。

10、溫度模塊：分辨(bian)率0.1℃，精度0.5%，內建RS485通(tong)訊(xun)模式(shi)。

11、顯示(shi)終端：采用(yong)一體機平板觸摸(mo)(mo)電(dian)腦，全程數字(zi)化觸摸(mo)(mo)屏控(kong)制(zhi)操作(zuo)。HMI：投(tou)射(she)式(shi)觸控(kong)技術，5000萬次觸摸(mo)(mo)點，內(nei)存4G，功(gong)能(neng)：中央(yang)處理器(qi)數據(ju)顯示(shi)控(kong)制(zhi)。

12、額(e)定電壓(ya)：220V，總(zong)功率：1.5kW。

13、外形尺寸：1300×500×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金(jin)型材(cai)框架，無焊接點，安裝拆卸(xie)方(fang)便，水平調節支(zhi)撐型腳輪。

14、工(gong)程化(hua)標(biao)識：包含設(she)備位(wei)號、管(guan)路流向箭頭及標(biao)識、閥門(men)位(wei)號等工(gong)程化(hua)設(she)備理(li)念配套(tao)，使學生處(chu)于安全(quan)的(de)實驗(yan)操作環境中(zhong)，學會工(gong)程化(hua)管(guan)路標(biao)識認(ren)知，培養(yang)學生工(gong)程化(hua)理(li)念。

15、配套測控軟件(jian)可(ke)以(yi)實(shi)現實(shi)驗數據實(shi)時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術(shu)實(shi)現終端覆蓋。

五(wu)、測控組成(cheng)
