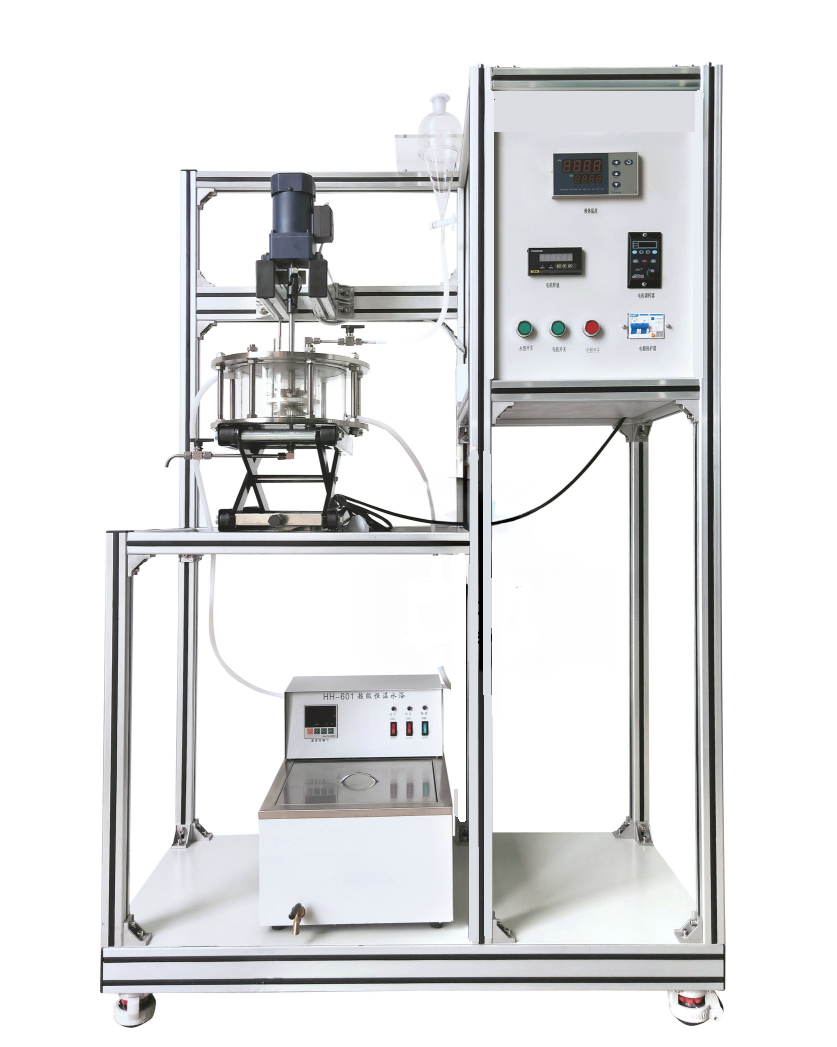

FCHG-51型液(ye)液(ye)傳(chuan)質系數測定實驗裝置

<!--[if !supportLists]-->一、<!--[endif]-->裝置功能

<!--[if !supportLists]-->1、<!--[endif]-->了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質系數的方法。
2、 學習流動狀況、物系性質對液液傳質的影響。
3、測定 Co、Cw 對 t 的關系曲線圖。
4、計算傳質系數 Kw、Ko。
5、討論攪拌速度與傳質系數的關系。

<!--[if !supportLists]-->二、<!--[endif]-->主要配置

玻璃劉易斯池、數顯轉速表、電動機、超級恒溫水浴、分液漏斗、升降臺、攪拌裝置、溫控儀表、高品質鋁合金型材框架。

<!--[if !supportLists]-->三、<!--[endif]-->公用設施

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：水--醋酸--醋酸乙酯

<!--[if !supportLists]-->四、<!--[endif]-->技術參數

1、玻璃劉易斯池容積：900ml，玻璃留易斯池內徑×高度：0.1×0.12m； 聚四氟乙烯界面環，孔徑 3.8cm²。
2、底部升降臺可升級調節高度，調節間距50mm。
3、攪拌裝置：功率60W，轉速0～500轉/分。攪拌速度無級調速。
4、恒溫水浴：帶循環泵，室溫～100℃，控溫0.1℃。
5、溫度傳感器：Pt100，測量精度0.3級
6、溫度智能顯示系統1套：采用先進模塊化設計，測量精度0.3級，分辨率 0.1℃。
7、管路、管件及閥門均為304不銹鋼。
8、電器：接觸器、開關、漏電保護空氣開關。
9、外形尺寸：1100×520×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
10、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

<!--[if !supportLists]-->五、<!--[endif]-->測控組成
