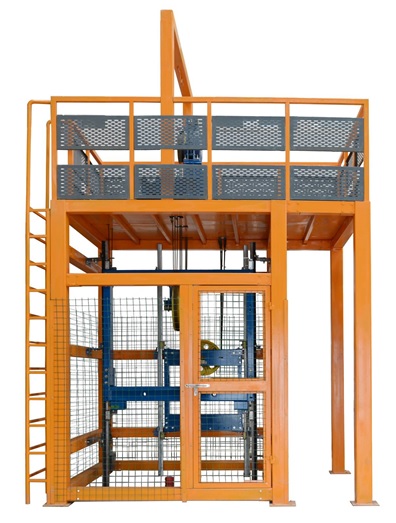

一、設備概述
電梯曳引系統安裝實訓考核裝置是根(gen)據當前(qian)真實電(dian)梯曳引系統(tong)的安裝(zhuang)和(he)維保(bao)要求，而開發(fa)的一(yi)種模(mo)塊(kuai)式的實訓平臺(tai)。適(shi)用于各職業(ye)院校、技工(gong)類學校的電(dian)梯安裝(zhuang)與維保(bao)、樓宇(yu)自動化(hua)、機電(dian)自動化(hua)等電(dian)梯相關專業(ye)以(yi)及職業(ye)資格鑒定中(zhong)心(xin)和(he)培訓考核機構(gou)。
本(ben)裝(zhuang)置采用(yong)真(zhen)實的部件。特殊的框架(jia)設計能夠使學(xue)生(sheng)更直(zhi)觀地(di)了解(jie)曳引(yin)系統的結構，更有(you)效地(di)幫助學(xue)生(sheng)掌握(wo)其工作原理，更方便的進(jin)行實際安(an)裝(zhuang)與(yu)保養(yang)。通過該裝(zhuang)置，也(ye)(ye)可進(jin)行電梯人工盤車練習，掌握(wo)其要點。另(ling)外(wai)學(xue)生(sheng)也(ye)(ye)可根據相關圖(tu)紙要求，借(jie)助模擬(ni)井(jing)道框進(jin)行電梯井(jing)道放(fang)樣、導(dao)軌安(an)裝(zhuang)、曳引(yin)安(an)裝(zhuang)、對重框架(jia)、轎(jiao)廂架(jia)曳引(yin)繩懸(xuan)掛。
二、電梯曳引系統安裝實訓考核裝置產品特點
采(cai)用了(le)鋼結構電梯井道平臺設計，整(zheng)體外觀(guan)簡潔明了(le)；
遵(zun)循了模塊(kuai)化的設計理念，根據電(dian)梯安裝工藝要求進行教學實(shi)訓式的設計；
采用真(zhen)實機構器件，使學生學到的與實際應用的一致；
模擬真實環境，使其安(an)裝工藝與實際安(an)裝一致，且能(neng)更方便的(de)進行(xing)其維保(bao)項目的(de)操作。
三、技術參數(shu)
1.限速(su)器(qi)額定速(su)度：≤1.0m/s；
2.安全(quan)鉗動(dong)作速度：≤1.0 m/s；
3.曳(ye)引(yin)機(ji)額定速度(du)：≤0.4m/s；
4.曳引機額定載重：450kg；
5.曳(ye)引比(bi)：2：1；
6.制動形式：鼓式；
7.曳(ye)引機防護等級：IP41；
8.整機重(zhong)量：≤1000kg；
9.外形尺寸：4000mm×3200mm×4900mm（長(chang)×寬×高）。
四、配(pei)置清單
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 鋼構平臺 | 1 | 臺 | 材料：Q235 / 表面噴漆處理 |
| 2 | 永磁同步曳引機 | 1 | 臺 | 額定速度：≤0.4m/s；額定功率：1.6KW；額定頻率：9.8Hz |
| 3 | 曳引機架 | 1 | 臺 | 材料：Q235 / 表面噴漆處理 |
| 4 | 緩沖墊 | 4 | 塊 | 橡膠 |
| 5 | 工字鋼橫梁 | 2 | 條 | 材料：Q235 / 表面噴漆處理 |
| 6 | 曳引鋼絲繩 | 1 | 套 | 公稱直徑：?10mm；結構：8×19S+FC |
| 7 | 繩頭組合 | 1 | 套 | 楔塊式 |
| 8 | 繩頭板 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 9 | 限速器－漲緊裝置 | 1 | 套 | 額定速度：≤1.0m/s |
| 10 | 限速器鋼絲繩 | 1 | 套 | 公稱直徑：?10mm；結構：8×19S+FC |
| 11 | 盤車手輪 | 1 | 個 | 外徑：500；材料：Q235 / 表面烤漆處理 |
| 12 | 導向輪 | 1 | 個 | 材料：尼龍；節徑：?400 |
| 13 | C型鋼墊塊 | 4 | 塊 | 材料：Q235 / 表面噴漆處理 |
| 14 | 主軌支架 | 4 | 套 | 材料：Q235 / 表面噴漆處理 |
| 15 | 副軌支架 | 4 | 套 | 材料：Q235 / 表面噴漆處理 |
| 16 | T型導軌 | 2 | 條 | T75-3/B |
| 17 | 空心導軌 | 2 | 條 | TK5A |
| 18 | 龍門架 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 19 | 安全鉗 | 1 | 對 | ；額定速度：≤1.0m/s |
| 20 | 安全鉗連桿機構 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 21 | 主導靴 | 4 | 只 | 滑動彈性導靴（10mm） |
| 22 | 轎廂反繩輪 | 1 | 個 | 材料：尼龍；節徑：?400 |
| 23 | 反繩輪緩沖座 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 24 | 對重框架 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 25 | 對重反繩輪 | 1 | 個 | 材料：尼龍；?400 |
| 26 | 對重導靴 | 4 | 只 | 滑動導靴（16mm） |
| 27 | 對重塊 | 2 | 塊 | 混凝土 |
| 28 | 液壓緩沖器 | 1 | 個 | 額定速度：≤1.0m/s；總質量：600kg～3000kg |
| 29 | 聚氨酯緩沖器 | 1 | 個 | 額定速度：≤1.0m/s；總質量：500kg～3000kg |
| 30 | 安裝工具 | 1 | 套 | 詳見配套工具清單 |
| 31 | 隨機資料 | 1 | 份 | 實訓指導書及相關說明書等資料 |
五、配套工具清(qing)單(dan)
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
| 1 | 電梯專用校軌尺 | 單線 | 1 | 套 | |
| 2 | 開口扳手 | 24～27 | 1 | 把 | |
| 3 | 開口扳手 | 19～22 | 1 | 把 | |
| 4 | 開口扳手 | 18～21 | 1 | 把 | |
| 5 | 開口扳手 | 14～17 | 1 | 把 | |
| 6 | 開口扳手 | 13～16 | 1 | 把 | |
| 7 | 梅花扳手 | 24～27 | 1 | 把 | |
| 8 | 梅花扳手 | 19～22 | 1 | 把 | |
| 9 | 梅花扳手 | 18～21 | 1 | 把 | |
| 10 | 梅花扳手 | 14～17 | 1 | 把 | |
| 11 | 梅花扳手 | 13～16 | 1 | 把 | |
| 12 | 錘子 | 3P | 1 | 把 | |
| 13 | 一字螺絲刀 | 3寸 | 1 | 把 | |
| 14 | 十字螺絲刀 | 3寸 | 1 | 把 | |
| 15 | 卷尺 | 3m | 1 | 把 | |
| 16 | 水平尺 | 600 | 1 | 把 |
六、實訓項目
1.T型導軌(gui)（轎廂(xiang)導軌(gui)）安裝與(yu)調(diao)整；
2.對重(zhong)導(dao)軌安(an)裝與(yu)調整；
3.曳引(yin)機架的(de)安(an)裝與(yu)調整；
4.曳引(yin)機的安裝與調整；
5.轎廂龍門架的安裝；
6.T型導軌上導靴的安裝；
7.安全鉗連(lian)桿的安裝；
8.對(dui)重(zhong)框的安裝；
9.限速器的(de)安裝；
10.曳引(yin)繩(sheng)的懸掛；
11.漲緊裝(zhuang)置的安裝(zhuang)與調(diao)整；
12.T型導軌下導靴的安裝；
13.安全鉗與下導靴的調整；
14.限(xian)速器與安全(quan)鉗的聯動調(diao)整；
15.導軌與導靴的保養；
16.曳引(yin)機的保養；
17.曳引繩的保養；
18.限速器－安全鉗(qian)的保養；
19.人工盤車(che)的(de)練習(xi)。
