一、產品概況

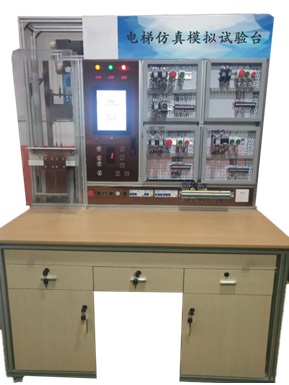

電梯仿真模擬試驗臺是根據當(dang)前(qian)真實電(dian)(dian)(dian)梯電(dian)(dian)(dian)氣的(de)安調和維(wei)保需求而開發的(de)一(yi)種(zhong)電(dian)(dian)(dian)梯仿真模(mo)擬(ni)試驗臺。適用于各(ge)職(zhi)(zhi)業(ye)院校(xiao)、技工類學校(xiao)的(de)電(dian)(dian)(dian)梯安裝與維(wei)保、樓宇自(zi)動化、機電(dian)(dian)(dian)自(zi)動化等電(dian)(dian)(dian)梯相關專業(ye)以及(ji)職(zhi)(zhi)業(ye)資(zi)格鑒定(ding)中心和培訓考(kao)核機構。
本裝(zhuang)置(zhi)采用真(zhen)(zhen)實的(de)電(dian)(dian)(dian)梯總(zong)電(dian)(dian)(dian)源箱和微機控制柜(ju)成套設備，曳引機組(zu)及三層井道(dao)電(dian)(dian)(dian)氣(qi)(qi)(qi)器件均采用模擬(ni)的(de)形式，學生借(jie)助電(dian)(dian)(dian)梯電(dian)(dian)(dian)氣(qi)(qi)(qi)圖(tu)對這兩個部(bu)分(fen)進(jin)行安(an)全連接，通(tong)過模擬(ni)運行檢驗連接的(de)正(zheng)確性與排除(chu)出現的(de)故障，使(shi)學生能夠在本裝(zhuang)置(zhi)上(shang)初步掌(zhang)握(wo)電(dian)(dian)(dian)梯電(dian)(dian)(dian)氣(qi)(qi)(qi)原理與規(gui)范標(biao)準、連接、調試(shi)、運行及維(wei)修的(de)技能，為(wei)真(zhen)(zhen)實電(dian)(dian)(dian)梯電(dian)(dian)(dian)氣(qi)(qi)(qi)的(de)安(an)調與維(wei)保打下基礎(chu)。
二、產品特點
采用了“實驗臺”形式結(jie)構能夠(gou)減少占地面積，同(tong)時多(duo)臺并排布置時能夠(gou)形成實訓室(shi)工位式布局；
采用了真實的(de)電梯總電源箱和微機(ji)控制(zhi)柜(ju)，使(shi)學生學到的(de)與實際應(ying)用的(de)一致；
采用了模擬器件嵌入電梯井道結構圖形(xing)的形(xing)式，使調試運行過程更(geng)加簡單直觀；
采用了高絕緣的(de)安全(quan)型與帶絕緣護套(tao)的(de)高強度安全(quan)型，可區(qu)分強、弱(ruo)電流的(de)不同規(gui)格的(de)，確(que)保(bao)操(cao)作人(ren)員的(de)安全(quan)。
三、技術參數
1、電源輸入：三相(xiang)五線 AC380V 50Hz；
2、工(gong)作環(huan)境(jing)：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無(wu)水珠凝結；環(huan)境(jing)空(kong)氣中不應(ying)含有腐蝕(shi)性(xing)和易燃性(xing)氣體；
3、安全保護(hu)：接地；漏(lou)電(dian)（動(dong)作電(dian)流≤30mA）；過壓(ya)；過載(zai)；短路；
4、控制方式：VVVF；
5、額定速度：0.5 m/s；
6、整機功耗(hao)：≤0.75KW；
7、整機重(zhong)量：≤150KG；
8、外形尺寸：1600mm×800mm×1700mm（長×寬×高）。
四、配置清單
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 實驗臺 | 1 | 臺 | 高級鋁型材 |
| 2 | 總電源箱 | 1 | 臺 | 斷路器、空氣開關、指示燈、照明開關及插座等 |
| 3 | 微機控制柜 | 1 | 臺 | PUC控制器（NICE1000）、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、端子排、上下行按鈕、急停及檢修開關等 |
| 4 | 安全型插線端子板 | 2 | 塊 | |
| 5 | 外呼梯顯示板 | 3 | 塊 | RDDS-1 |
| 6 | 曳引機組模擬器件 | 1 | 套 | 三相異步電動機與編碼器 |
| 7 | 井道模擬器件 | 1 | 套 | 上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關 |
| 8 | 底坑模擬器件 | 1 | 套 | 張緊輪與照明開關，照明燈，插座 |
| 9 | 樓層模擬器件 | 3 | 套 | 門鎖、消防及鎖 開關，上下呼梯按鈕 |
| 10 | 機房模擬器件 | 1 | 套 | 限速器與盤車開關 |
| 11 | 轎廂模擬器件 | 1 | 套 | 照明燈，風扇及光幕 |
| 12 | 轎廂操縱箱模擬器件 | 1 | 套 | 開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關 |
| 13 | 轎頂控制箱模擬器件 | 1 | 套 | 上下行與共用按鈕，急停、檢修及照明開關，照明燈，插座 |
| 14 | 運行狀態指示 | 1 | 套 | 開關門、啟動及制動 |
| 15 | 配套工具 | 1 | 套 | 詳見配套工具清單 |
| 16 | 隨機資料 | 1 | 份 | 實訓指導書及相關圖紙等資料 |
五、實訓(xun)項目(mu)
1、電梯電氣照明回路的連接與調(diao)試；
2、電梯電氣主控回路的(de)連接與調試；
3、電梯電氣安全回路的連接(jie)與(yu)調試；
4、電梯曳引機組的連(lian)接(jie)與調試；
5、基本參數設置實訓；
6、電(dian)機自動調諧實訓(xun)；
7、矢量控制參(can)數設置實訓；
8、運行(xing)參數設置實(shi)訓；
9、樓層參(can)數設置實訓；
10、功能輸出參數設置實訓；
11、門(men)功能參(can)數設置實訓；
12、井道自學(xue)習實訓(xun)；
13、電梯PUC控制器故(gu)障碼的查詢與檢修。
