一(yi)、系統簡介
FCDJ-EMCU模塊化實(shi)(shi)驗(yan)箱（簡(jian)稱）為(wei)滿足各大(da)專院校(xiao)進行“單片機(ji)、ARM”等課程的開放式實(shi)(shi)驗(yan)教學而(er)精心設計的，其功能強大(da)，為(wei)8/16/32位單片機(ji)和EDA教學分(fen)別(bie)提供(gong)了(le)模塊化實(shi)(shi)驗(yan)平臺。
FCDJ-EMCU實(shi)驗箱采用雙層(ceng)(ceng)設(she)計，底(di)(di)層(ceng)(ceng)為(wei)(wei)(wei)電(dian)(dian)源底(di)(di)板層(ceng)(ceng)，上層(ceng)(ceng)為(wei)(wei)(wei)模(mo)(mo)(mo)(mo)塊(kuai)層(ceng)(ceng)；為(wei)(wei)(wei)開(kai)放(fang)式(shi)結構；模(mo)(mo)(mo)(mo)塊(kuai)層(ceng)(ceng)設(she)置有標配九(jiu)塊(kuai)（140x10）大(da)小相等的(de)模(mo)(mo)(mo)(mo)塊(kuai)，其余模(mo)(mo)(mo)(mo)塊(kuai)供選配，用旋鈕(niu)式(shi)螺絲把模(mo)(mo)(mo)(mo)塊(kuai)安裝在(zai)實(shi)驗箱底(di)(di)板上，拆換方(fang)便，每個模(mo)(mo)(mo)(mo)塊(kuai)通過旋鈕(niu)式(shi)螺絲把模(mo)(mo)(mo)(mo)塊(kuai)電(dian)(dian)源接口連接在(zai)電(dian)(dian)源底(di)(di)板層(ceng)(ceng)上。底(di)(di)板主(zhu)要為(wei)(wei)(wei)模(mo)(mo)(mo)(mo)塊(kuai)提供固定安裝和穩壓(ya)電(dian)(dian)源，模(mo)(mo)(mo)(mo)塊(kuai)按功(gong)能(neng)分為(wei)(wei)(wei)分為(wei)(wei)(wei)CPU模(mo)(mo)(mo)(mo)塊(kuai)和實(shi)驗模(mo)(mo)(mo)(mo)塊(kuai)兩大(da)類。
本實驗箱優點：一改傳統實驗箱一體化設計(ji)弊端，采(cai)用完全獨(du)立模塊化設計(ji)，實驗組織(zhi)更(geng)加靈活，通用性更(geng)強(qiang)；電源底板(ban)與模塊雙層設計(ji)，CPU模塊引出眾(zhong)多接口，擴展性更(geng)強(qiang)。
二、主(zhu)要特點
1、系統(tong)采用模塊化、積木式設(she)計，清晰明了(le)，提高了(le)實驗靈活性(xing)(xing)和適應性(xing)(xing)
布局合(he)理，清晰明了：實驗模塊上的接口電路均(jun)采用模塊化設計(ji)，開放式(shi)結構(gou)，各模塊既可獨立實驗，也可靈活組合(he)。
無(wu)限(xian)升(sheng)級(ji)，永不淘汰(tai)的實驗(yan)平臺：從小到大的模(mo)(mo)塊(kuai)化設計(ji)，無(wu)限(xian)擴展的組(zu)合設計(ji)空間為(wei)用(yong)(yong)戶提供(gong)(gong)(gong)永不淘汰(tai)的實驗(yan)平臺。我們(men)提供(gong)(gong)(gong)幾十種(zhong)模(mo)(mo)塊(kuai)可供(gong)(gong)(gong)用(yong)(yong)戶自由(you)組(zu)合。并在(zai)以后不斷推出新(xin)的實驗(yan)模(mo)(mo)塊(kuai)，供(gong)(gong)(gong)用(yong)(yong)戶無(wu)限(xian)升(sheng)級(ji)，永遠(yuan)引領科技(ji)潮(chao)流。
兼容性強，減少設備(bei)投(tou)資 ：“CPU模塊+實(shi)(shi)驗(yan)模塊”分體式結構設計，只需構買(mai)一種實(shi)(shi)驗(yan)箱，通(tong)過更換CPU模塊便可(ke)組(zu)成(cheng)多(duo)種實(shi)(shi)驗(yan)儀。CPU模塊現主要提供：51系列，EDA開發板、AVR、PIC、MSP430、ARM等控(kong)制(zhi)板作為(wei)學生(sheng)開拓視野選配(pei)用，以后(hou)還將不斷推出新的控(kong)制(zhi)板。一機多(duo)用，可(ke)減少院(yuan)校設備(bei)投(tou)資津費，優惠實(shi)(shi)用。
使用方便(bian)，易于維(wei)護：模塊化(hua)設計，通過更(geng)換實驗模塊可(ke)(ke)避免由于電(dian)路的部分(fen)損壞而使整(zheng)個實驗系統處于癱瘓狀態，實驗模塊上(shang)的所有芯(xin)片都是安放在IC插座上(shang)的，更(geng)換方便(bian)；采(cai)用的自鎖式連接導線，接觸十分(fen)可(ke)(ke)靠。
2、完善(shan)的基(ji)本單(dan)片機技術(shu)硬件(jian)教(jiao)學平臺
51單片機(ji)部(bu)分：系統自(zi)帶51CPU和監控，構(gou)成一個(ge)獨(du)立(li)的仿真開發系統，可以脫機(ji)運行(xing)實驗程(cheng)序，也可聯PC運行(xing)。
ARM等單(dan)片機提供(gong)在線仿真或(huo)下載式調試(shi)器。
3、完整的8、16位單(dan)片機實驗軟(ruan)件調試平臺(tai)

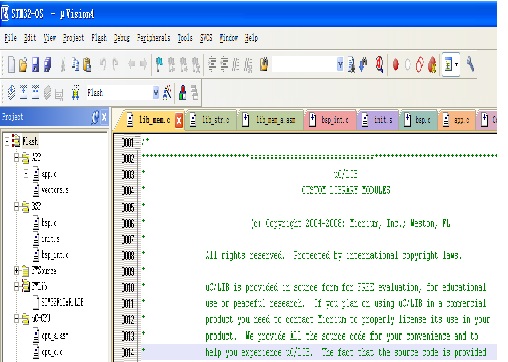

51有一個自開發的集成調試(shi)環(huan)境(jing)或其它相(xiang)應的調試(shi)軟件，也(ye)可直接(jie)使用(yong)KEIL軟件編譯調試(shi)，軟件應用(yong)通俗(su)易懂；全新(xin)的 WINDOWS 界面版本(ben)，支持 WIN2000/XP等操作系統；
符合(he)編程語言語法(fa)的(de)彩色文(wen)本顯示，用戶可根(gen)據個人愛好修改特定(ding)和著色功能；
先進(jin)的錯誤定位，可直接進(jin)入錯誤位置(zhi)，無需查找(zhao)錯誤信(xin)息；
完美的編(bian)輯(ji)(ji)編(bian)譯集成環境，可在(zai)同(tong)一個(ge)編(bian)輯(ji)(ji)窗口(kou)中編(bian)輯(ji)(ji)編(bian)譯程序，無需(xu)做其它任何(he)設(she)置；
完美的集成調試環(huan)境，可(ke)在Windows 環(huan)境下(xia)，在調試窗(chuang)口(kou)中直接(jie)運行和源程序調試，無需任何其它(ta)煩瑣的操作。

4、對實(shi)驗設(she)計具(ju)有良好的開放性，增強學生(sheng)綜合設(she)計能力
實(shi)驗(yan)系(xi)統所(suo)具(ju)有的(de)(de)硬軟件結構對用戶(hu)的(de)(de)實(shi)驗(yan)設(she)計(ji)具(ju)有良好的(de)(de)開(kai)放特性，系(xi)統總線(xian)及(ji)各種外(wai)圍接(jie)口器件都可由用戶(hu)來操作連接(jie)，從而極大(da)地提高了學生(sheng)的(de)(de)實(shi)際和(he)操作能(neng)力(li)，避免了單純驗(yan)證式(shi)實(shi)驗(yan)方(fang)式(shi)的(de)(de)弊病。
5、高性(xing)能穩壓電源(yuan)
系(xi)統(tong)采(cai)用了具(ju)有抗短路、過(guo)流的高性能穩壓電源，從而可以避免學生(sheng)實驗過(guo)程(cheng)中因接線失(shi)誤(wu)而導致的芯片(pian)或整機損壞(huai)情況。
 三(san)、硬件組成
（1）單片機通用CPU板：
單(dan)片(pian)機通(tong)用CPU板資源(yuan)有：CPU插卡(ka)座，isp1032E，W27C12,61256兩片(pian)，單(dan)片(pian)機AT89S5X下載接口和串行接口等，51系列CPU卡(ka)提供單(dan)片(pian)機P0，P1，P2，P3口線(xian)(xian)，八位數據總線(xian)(xian)，十六位地址(zhi)總線(xian)(xian)，讀寫控制總線(xian)(xian)，地址(zhi)譯碼和電源(yuan)等。
可選(xuan)配(pei)不同CPU卡，適(shi)用于51系列或(huo)其它系列單(dan)片(pian)機實驗開發，目前支持的CPU卡有：

STM32 CPU板：
ARM、Cortex-M3核心(xin)板資源有：CPU:STM32F103VCT6  LQFP100,FLASH 256K,SRAM 48K,
1)時鐘(zhong)最大(da)：72 MHz maximum frequency,
2)A/D：3 × 12-bit, 1 μs A/D converters (up to 21channels)
3)DMA:12-channel DMA controller,– Supported peripherals: timers, ADCs, DAC,SDIO, I2Ss, SPIs, I2Cs and USARTs
4)USB接口
5）CAN接口
6) 板(ban)載一個JTAG/SWD調試接(jie)口
7）一個復位按鈕
（3）實(shi)驗模塊
目前(qian)支持三十多個實(shi)驗模塊(kuai)，詳見下面模塊(kuai)介紹：（其中模塊(kuai)1到9為(wei)標配(pei)，其余為(wei)選配(pei)）
1、信(xin)號綜合(he)板(ban)

2，LED點陣(zhen)和總(zong)線(xian)擴展(zhan)單元
配(pei)有(you)74LS244三態緩沖器與(yu)74LS273八D觸發器，進行(xing)基本(ben)輸入/輸出實驗(yan)；
配有16*16 LED及驅動電路，可進行中文字幕移動實驗。
總線擴(kuo)展(zhan)座，選配擴(kuo)展(zhan)卡，如USB2.0擴(kuo)展(zhan)模塊，可進行和PC機usb數據通信。
3、串口(kou)通信(xin)接口(kou)卡

4、常用 8255實驗(yan)模塊    ;
配有8255擴展接口(kou)，為實(shi)驗提供(gong)三(san)個IO口(kou)和(he)打印接口(kou)。
配有(you)8255擴展接口，為(wei)鍵盤顯示提供(gong)接口。
5、AD/DA綜(zong)合模塊
完成ADC0809 8位模數轉換，數據(ju)采(cai)集顯示等實驗；
完成DAC0832 8位(wei)數模轉換、方波、鋸齒波、階梯波等實(shi)驗；
配有8279可偏程鍵(jian)盤接(jie)口(kou)芯片，進行鍵(jian)盤實驗(yan)。
6、 鍵盤 LED 顯示模塊
配有(you)4*6鍵(jian)(jian)盤接口，六位LED八段顯示(shi)器，進行鍵(jian)(jian)盤動態掃(sao)描(miao)；動態顯示(shi)等實驗；
7、LCD和(he)IC卡實(shi)驗模塊
完成128*64點陣式LCD中文顯示及圖形顯示實驗；
可(ke)進行IC卡讀寫實驗(yan)。
8、 電(dian)機、喇叭模塊             ;
1.配有全隔離驅動四相步進電機(ji)，直(zhi)流(liu)電機(ji)；
2.喇叭(ba)，音(yin)頻放大(da)輸出(chu)電路，繼電器控制；
9、邏輯(ji)電平顯示與獨立鍵(jian)盤        ;
配(pei)有八只(zhi)邏輯開(kai)關和八只(zhi)按鈕開(kai)關。
配有12位led帶驅動(dong)顯示
10、元件擴展模塊(kuai)       100
有若干(gan)電(dian)阻，電(dian)容，二極(ji)管，三極(ji)管，電(dian)位器元件庫(ku)。
四排(pai)(pai)并(bing)行八(ba)位排(pai)(pai)針四組(zu)，二組(zu)八(ba)位轉接口。
11  信號(hao)綜合板
138譯碼電路
393八分頻電路
可調模擬信(xin)號0~5v
數字(zi)溫度(du)18B20
非(fei)門和與非(fei)門電路
單(dan)脈沖(chong)，時鐘，蜂鳴器
雙運放(fang)電(dian)路LM358
脈寬(kuan)與射極輸出電路(lu)
12、串(chuan)口通(tong)信接口卡
13、觸摸彩屏(ping)/SD卡開(kai)發板 200  ;
TFT240X320觸摸彩屏
SD卡座（SD卡用(yong)戶自配）
單片機最小系(xi)統，四個(ge)按鍵和串口接口。
四、實(shi)驗項目(mu)
51部分實驗
(一)標配 軟件(jian)實(shi)驗

(二)標配 硬件基礎實驗

ARM: Cortex-M3、STM32F103系(xi)列部份實驗
