一、系統特點
1、具有試(shi)驗性噴淋啟(qi)動(dong)功能，當自動(dong)控制(zhi)系統(tong)出現故障(zhang)時，可(ke)手(shou)動(dong)啟(qi)動(dong)噴淋泵
2、本(ben)身(shen)自帶控制器，可實(shi)現本(ben)地控制，也可實(shi)現消防報警(jing)聯動控制
3、模型框架和(he)水箱等主要部件(jian)全部使用不(bu)銹鋼器件(jian)，保證不(bu)生銹、不(bu)易老化
4、噴淋(lin)泵和氣壓罐等(deng)關鍵設備分別(bie)采用德國和瑞士進口設備，穩定型強
5、濕(shi)式報警(jing)閥、水流指示(shi)器、壓(ya)力開(kai)關等設備(bei)全部(bu)通過國家強制性產品(pin)認證
6、超(chao)大觸屏(ping)監控，10寸觸屏(ping)控制(zhi)，
7、PLC采集(ji)系統
二、基本(ben)配置及(ji)參數
1.噴淋滅火(huo)系統(tong)配置

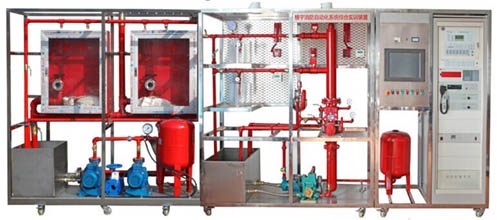

模型(xing)框架(jia)和水(shui)箱等主要(yao)部件(jian)(jian)全(quan)部使用不(bu)銹鋼器(qi)(qi)件(jian)(jian)，保證不(bu)生銹、不(bu)易(yi)老化，模擬(ni)兩層大樓噴(pen)淋滅(mie)火(huo)(huo)系(xi)(xi)統(tong)；模型(xing)系(xi)(xi)統(tong)主要(yao)由噴(pen)淋水(shui)泵、氣壓(ya)罐(guan)、濕式報警閥、水(shui)力警鈴、延時器(qi)(qi)、壓(ya)力開關、水(shui)流指示器(qi)(qi)、封(feng)閉(bi)式噴(pen)頭、試驗閥、火(huo)(huo)災探測器(qi)(qi)、火(huo)(huo)災報警器(qi)(qi)等典型(xing)噴(pen)水(shui)滅(mie)火(huo)(huo)設備構(gou)成，能(neng)生動(dong)模擬(ni)大樓內水(shui)滅(mie)火(huo)(huo)系(xi)(xi)統(tong)的典型(xing)結構(gou)。
噴(pen)淋水泵(beng)：數量(liang)1臺(tai)功(gong)率 750W 揚(yang)程：30米流量(liang):8立方米/小時
高位水泵模擬氣壓罐(guan)：數量(liang)1臺容積50升(sheng)，功率 750W揚程：30米，0.3MP
濕式報警閥(fa)：數量1臺口徑：Ф100mm額定工(gong)作壓力1.2MPa
玻璃(li)球(qiu)噴頭：數(shu)量6個68℃溫級
水流指(zhi)示(shi)器：數量(liang)2個靈(ling)敏度(du)15L-37.5L/min
感(gan)煙(yan)探(tan)測器：1個，總線編碼型，報(bao)警(jing)電流(liu)小2MA普通煙(yan)霧體濃渡等(deng)級
感溫(wen)探測器：1個(ge)總(zong)線(xian)編碼型，報警電(dian)流小2MA、68℃溫(wen)級
溫(wen)度傳感器(qi)：1個，總(zong)線型，報警電流小2MA、68℃溫(wen)級
2、消火栓設備：
（1）由(you)水槍、水帶、消火(huo)(huo)栓(shuan)(shuan)組(zu)成(cheng)。穩壓裝置主要(yao)由(you)小(xiao)進口氣壓罐/國內隔(ge)膜(mo)式氣壓罐、消火(huo)(huo)栓(shuan)(shuan)水泵(beng)機組(zu)、全自(zi)動噴(pen)淋(lin)水泵(beng)機組(zu)、管閥附件及控制柜等配(pei)置，其中大功率消防給(gei)水設備由(you)消火(huo)(huo)栓(shuan)(shuan)水泵(beng)機組(zu)構成(cheng)一套消防栓(shuan)(shuan)噴(pen)淋(lin)系統。
（2）單出口消(xiao)(xiao)火栓(shuan)、雙出口消(xiao)(xiao)火栓(shuan)各(ge)2個， DN65。錦綸水(shui)帶：65mm，長度13m，承(cheng)壓能(neng)力0.75MPa，水(shui)槍：16mm。，同(tong)時帶標準消(xiao)(xiao)防卷盤及20m消(xiao)(xiao)防軟(ruan)管。
（3）給(gei)水管(guan)網，由引入管(guan)消防干管(guan)、消防立管(guan)以及(ji)相關閥門(men)閥件組成。給(gei)水管(guan)網及(ji)相關的閥門(men)附件均采用消防系統給(gei)水規范要求的材料，滿足消防給(gei)水系統規定的承(cheng)壓(ya)能力；
（4）給水管道：直徑100mm鍍鋅鋼管；閥(fa)(fa)(fa)門：止回閥(fa)(fa)(fa)、閘(zha)閥(fa)(fa)(fa)、安全閥(fa)(fa)(fa)。所有(you)閥(fa)(fa)(fa)門均(jun)滿足消(xiao)防系統規范標準的要求并具有(you)檢驗證明(ming)；
（5）屋頂消火(huo)栓(shuan)，供(gong)消火(huo)栓(shuan)給(gei)水(shui)系統檢(jian)查試用之(zhi)用。單出口消火(huo)栓(shuan)：DN65；水(shui)泵(beng)接合器， 消防水(shui)池，消防水(shui)箱等組成。　
2、電源控制屏（全不銹結構）
提供(gong)交(jiao)流(liu)電源：單相交(jiao)流(liu)電220V 50Hz，帶有過流(liu)保(bao)護(hu)
3、火災(zai)報警控制(zhi)器(聯動型)
(1)采用192×64點(dian)陣液晶顯示，可同屏顯示4行12列漢字(zi)信息(xi)
(2)可以現場編輯總線(xian)設備的區、層、狀態、類(lei)型、安裝位置(zhi)等信息
(3)256條事件記錄，記錄控制(zhi)器運行中(zhong)的各種事件，可隨時查閱
(4)可(ke)以現(xian)場編輯聯動公式
(5)2個總線回路，可連接254個現場器件(jian)
(6)1個 RS485 通訊口，用(yong)于同火災(zai)(zai)顯示(shi)盤(pan)、設備操作(zuo)盤(pan)、滅火控(kong)制盤(pan)進行(xing)通訊，可接(jie)16臺(tai)火災(zai)(zai)顯示(shi)盤(pan)；2臺(tai)設備操作(zuo)盤(pan)；4臺(tai)（8區）滅火控(kong)制盤(pan)
4、火災顯示盤(pan)
GK621火災顯(xian)示盤通過 RS485 通訊總線與(yu)火災報(bao)警控(kong)制器聯網，采用192×64點陣液晶實時顯(xian)示本樓層(ceng)的(de)(de)各(ge)種事(shi)件信息(xi)，使本樓層(ceng)的(de)(de)工作(zuo)人員(yuan)能夠及時、準確地了(le)解本樓層(ceng)的(de)(de)消防事(shi)件，從(cong)而(er)迅速地采取相應措施。
5、探測器
配備可燃氣(qi)體探(tan)(tan)測(ce)器、智(zhi)能(neng)光(guang)電感(gan)煙探(tan)(tan)測(ce)器和差(cha)定(ding)溫火災探(tan)(tan)測(ce)器等(deng)三(san)種探(tan)(tan)測(ce)器。
6、輸入(ru)模(mo)塊(kuai)(kuai)、控制模(mo)塊(kuai)(kuai)輸入(ru)模(mo)塊(kuai)(kuai)
主要用于壓力(li)開關等信號檢測，控(kong)(kong)制模塊主要用于控(kong)(kong)制排煙閥、送風閥、卷簾(lian)門等設備。
7、聯動盤現(xian)場(chang)接口
(1)三線控制，接線部分簡(jian)潔方便(bian)，輕松實現啟(qi)停回答功(gong)能(neng)；
(2)兩(liang)種輸出(chu)(chu)(chu)控制方式(shi)可供選(xuan)擇，電平輸出(chu)(chu)(chu)和(he)脈(mo)沖輸出(chu)(chu)(chu)。
8、手動報警(jing)按鈕
火災(zai)發生(sheng)時，按下有機玻璃(li)片(pian)，按鈕的火警燈點亮，同時向(xiang)控制器發出火警信(xin)號；
9、消(xiao)防栓按鈕
火災時(shi)按下壓(ya)片控(kong)制器報警，點亮火警指示燈(紅)，同時(shi)輸出一組外控(kong)空接(jie)點，啟動(dong)消防泵(beng)時(shi)，接(jie)入(ru)啟泵(beng)回答信(xin)號，啟泵(beng)指示燈點亮(綠色(se))，復位時(shi)，滑下滑動(dong)蓋，按下復位按鈕(niu)。
10、聲光報警器、警鈴
現場發(fa)生火災接到控制信號后，發(fa)出強烈(lie)的(de)聲(sheng)音警(jing)報信號，以達到提(ti)醒現場人員注意(yi)的(de)目的(de)。
11、電子編碼器(qi)
完成現場設備的(de)編碼、設備類型與靈敏度的(de)更(geng)改等(deng)功能。
12、廣播錄(lu)放單元
消防廣播(bo)(bo)錄放機、廣播(bo)(bo)吸頂喇叭
13、功放單元
消防(fang)定壓功放(fang)，背景音源功放(fang)
14、消防(fang)電(dian)話系統
總線電話(hua)通訊盤(pan)，電話(hua)分機(ji)，電話(hua)模塊等。
15、氣體鋼瓶組
用于(yu)氣體火(huo)災(zai)滅火(huo)用，
三、技術參(can)數
1、輸入電源：單相(xiang)三線～220V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜3000kVA
4、外形尺(chi)寸：3000mm×680mm×2000mm
5、控制臺尺：550*600*750MM
6、安全保(bao)護(hu)(hu)：具有(you)漏電自動保(bao)護(hu)(hu)裝置
四、實訓項目(mu)
1.系統結構與(yu)設備認識
2.噴淋滅火系(xi)統仿真軟(ruan)件安裝(zhuang)與使用
3.噴淋滅火系統伺應狀(zhuang)態操作
4.噴(pen)淋滅火系統調試
5.火(huo)災探測與火(huo)災報(bao)警
6.噴(pen)淋滅火操(cao)作
7.噴(pen)淋(lin)滅火監控(kong)軟件安裝與使用
8.噴淋系統系統綜合操作訓練
9；PLC的控制操作實(shi)訓（選做）
10．觸摸屏(ping)組態的(de)操(cao)作實訓，
11；消(xiao)防噴水手自動控制的實訓
12，火災(zai)真實(shi)演示實(shi)訓(xun)
13噴淋滅(mie)火系(xi)統(tong)與消防報警系(xi)統(tong)聯(lian)動
14消防聯動(dong)動(dong)主機的設置
15.消防聯動(dong)主機的(de)聯動(dong)編程(cheng)
17.消防探測器的便(bian)用與編(bian)碼
18.消(xiao)防系統模塊的作用與聯接
19.廣播(bo)主機的操(cao)作(zuo)，火警(jing)狀態下緊急廣播(bo)的切換操(cao)作(zuo)；
20.單點(dian)廣(guang)(guang)播，廣(guang)(guang)播話筒的操(cao)作，系統(tong)功能(neng)設置；
21.背景音樂(le)下(xia)的火(huo)警緊(jin)急(ji)廣播切換
22.無人執勤時應廣播的自動切(qie)換設置
23.廣播分配主機(ji)的操作，軟件(jian)設置(zhi)錯(cuo)誤的判斷與糾正(zheng)
24.與消防報警系統的(de)互聯操作，線路故(gu)障的(de)判斷與處(chu)理
25.火(huo)警通訊主(zhu)機的操作，系統功能設置
26.主機(ji)(ji)與(yu)電(dian)話(hua)分(fen)機(ji)(ji)的通訊操作(zuo)，分(fen)機(ji)(ji)電(dian)話(hua)的操作(zuo)
27、管網式早期(qi)報(bao)警系統的(de)作用
28、管網式早(zao)期(qi)探測器(qi)的安裝
29、管網式(shi)早期探測器的(de)認識
30、管網式早(zao)期(qi)探(tan)測(ce)器的聯機調試
31、管網式(shi)早期(qi)探測(ce)控制系統(tong)的安裝
32、管(guan)網式早(zao)期探(tan)測(ce)控(kong)制系(xi)統的模擬實訓
33、系統原理桔(jie)構與(yu)管(guan)網(wang)設計(ji)
34、消防報(bao)警聯動監(jian)控計算機中心軟件的操(cao)作培訓資料
35、平面圖的(de)導入和(he)配(pei)置的(de)功能
36、報警點的設(she)置功能
37、系(xi)統參數(shu)的設置功能(neng)
38、CRT圖的制作(zuo)與導(dao)入功能
39、與(yu)消防廣(guang)播系統(tong)的聯網編程功能
40、消防(fang)點的網(wang)絡構架與(yu)網(wang)絡協議功能
41、消防(fang)系(xi)統各(ge)子系(xi)統的網絡平臺構建(jian)功能
