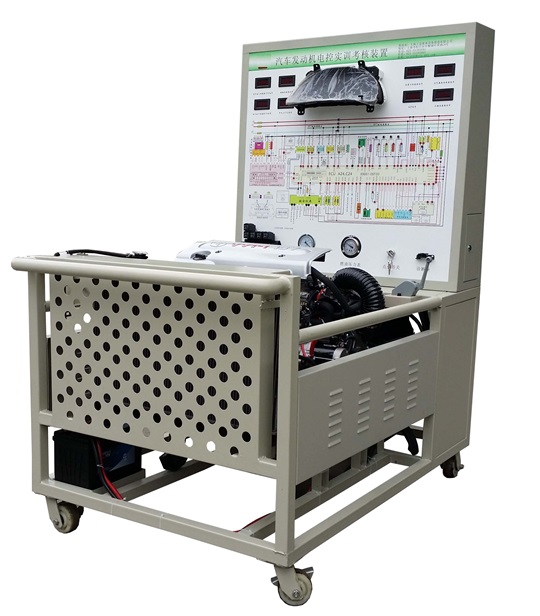

一、電控汽油發動機運行實訓臺產品簡介
本(ben)實訓考(kao)核裝(zhuang)置采用豐田2AZ-FE電控(kong)發動機(ji)，整套實物對象包括(kuo)了(le)發動機(ji)總成(cheng)、供油系統(tong)、潤滑(hua)系統(tong)、進排(pai)氣(qi)系統(tong)、冷(leng)卻(que)系統(tong)、儀表總成(cheng)、防盜系統(tong)和電控(kong)系統(tong)等，能清晰(xi)展示發動機(ji)和各零部件的(de)外(wai)形、安(an)裝(zhuang)位(wei)置及連接關(guan)系，使學生對汽車發動機(ji)電控(kong)系統(tong)有更(geng)為直觀(guan)認識(shi)。
發動機可(ke)正常起動、運轉、加速，基本參數(shu)與(yu)原(yuan)車(che)(che)一致。可(ke)利用(yong)(yong)汽(qi)車(che)(che)專用(yong)(yong)解碼器檢(jian)測(ce)發動機動態(tai)數(shu)據流和靜(jing)態(tai)故障(zhang)代碼，也(ye)可(ke)利用(yong)(yong)汽(qi)車(che)(che)專用(yong)(yong)萬用(yong)(yong)表或汽(qi)車(che)(che)專用(yong)(yong)示波器等檢(jian)測(ce)儀器在相應的檢(jian)測(ce)插孔(kong)上直接檢(jian)測(ce)動態(tai)或靜(jing)態(tai)信號。
本(ben)裝(zhuang)置可(ke)設置多(duo)種類型的(de)故障(zhang)，包括電路(lu)、氣路(lu)和油(you)路(lu)故障(zhang)，完成(cheng)對(dui)學生的(de)綜合(he)技能(neng)考核。
二．電控汽油發動機運行實訓臺功能特點
1.真實(shi)可運(yun)行的電(dian)控(kong)汽(qi)油發(fa)動機，充分展示電(dian)控(kong)汽(qi)油發(fa)動機的組成結構和工作過程,發(fa)動機可進行起動、加(jia)速、減速等正常工況的實(shi)踐操作。
2.實訓臺(tai)由發動機總成(cheng)及運行附件的固定臺(tai)架(jia)和運行檢測控制面板臺(tai)架(jia)兩(liang)部(bu)分組成(cheng)。
3.實訓臺面板(ban)(ban)上繪有彩色UV平(ping)板(ban)(ban)噴(pen)繪電路(lu)圖(tu)，學員可(ke)直(zhi)觀對照電路(lu)圖(tu)和(he)發動機實物，認(ren)識和(he)分析控制系統的工(gong)作原理(li)；面板(ban)(ban)采用(yong)4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板(ban)(ban)，表面經特(te)殊工(gong)藝噴(pen)涂底漆(qi)處理(li)；面板(ban)(ban)打印(yin)有彩色系統電路(lu)圖(tu)。
4.實訓(xun)臺面板上(shang)安裝有檢測端(duan)子、可(ke)直接在面板上(shang)檢測各傳(chuan)感器、執(zhi)行(xing)器、發動機控制單元管(guan)腳的電信號(hao)，如電阻(zu)、電壓、電流、頻(pin)率信號(hao)等(deng)。
5.設備(bei)檢測面板正(zheng)前方(fang)底(di)座上配有(you)20cm的鋼(gang)制臺面，方(fang)便(bian)放置(zhi)資(zi)料、檢測儀器(qi)等。
6.實訓(xun)臺面板上安(an)裝有汽車儀表(biao)(biao)、燃油壓(ya)力表(biao)(biao)、真空壓(ya)力表(biao)(biao)，可(ke)實時顯(xian)示發(fa)動機(ji)轉(zhuan)速等參(can)數變(bian)化；
7.實訓臺安裝有(you)診斷(duan)(duan)座，可連(lian)接專用(yong)(yong)或通用(yong)(yong)型汽車解(jie)碼器，對發動機電控系(xi)統進行讀(du)取故(gu)障(zhang)(zhang)碼、清除故(gu)障(zhang)(zhang)碼、讀(du)取數據(ju)流(liu)等(deng)自診斷(duan)(duan)功能(neng)。
8.實訓臺配備有電(dian)源總開關(guan)、防護保護裝置。
9.實訓臺底(di)座采用(yong)鋼(gang)結構焊接,正(zheng)前方(fang)/兩側焊接圓形護手桿，表(biao)面采用(yong)噴涂工藝(yi)處理(li)，帶(dai)自鎖腳輪(lun)裝(zhuang)置，移(yi)動(dong)靈活，安全可靠、堅(jian)固耐用(yong)。
三．電控汽油發動機運行實訓臺技術型號
1、工作電源：直流12V(蓄電池(chi)：60AH 12V）
2、燃油標(biao)號：依(yi)發動機車型
3、油箱容積：10L
4、工作溫度(du)：-40℃～+50℃
5、外形:1500*1000*1700mm(長(chang)*寬*高）
四．電控汽油發動機運行實訓臺基本配置（每臺）
| 序號 | 名 稱 | 型號車型 | 單位 | 數量 |
| 1 | 檢測控制面板帶面板柜 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
| 2 | 發動機控制電腦(ECU) | 原車 | 套 | 1 |
| 3 | 油門控制裝置 | 原車 | 套 | 1 |
| 4 | 發動機總成（包括附件） | 原車 | 臺 | 1 |
| 5 | 進、排氣管 | 原車 | 套 | 1 |
| 6 | 水箱、副水箱與水管 | 原車 | 套 | 1 |
| 7 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 8 | 組合儀表 | 原車 | 套 | 1 |
| 9 | 診斷座 | 原車 | 個 | 1 |
| 10 | 點火開關總成 | 原車 | 個 | 1 |
| 11 | 燃油壓力表 | 0-10kg/cm2 | 個 | 1 |
| 12 | 真空壓力表 | 0-76in.Hg | 個 | 1 |
| 13 | 不銹鋼燃油箱 | 10L | 個 | 1 |
| 14 | 汽油泵(含汽油泵插頭) | 套 | 1 | |
| 15 | 蓄電池 | 12V 65Ah | 臺 | 1 |
| 11 | 線束 | 套 | 1 | |
| 12 | 繼電器 | 含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 | 套 | 1 |
| 13 | 保險絲與繼電器一體盒 | 個 | 1 | |
| 14 | 電源總開關 | 50A | 個 | 1 |
| 15 | 鋼制移動臺架(帶自鎖腳輪裝置,面板柜與底座,兩側防護網板) | 1500*1000*1700mm(長*寬*高） | 臺 | 1 |
| 16 | 執行器與傳感器顯示的數顯表 | 套 | 1 | |
| 17 | 執行器顯示的發光二極管 | 套 | 1 | |
| 18 | 空氣濾清器總成帶進氣管 | 原車 | 套 | 1 |
| 19 | 三元催化器 | 消聲器 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | 套 | 1 | |
| 21 | 設備教師手冊 | 套 | 1 | |
| 22 | 設備合格證、保修卡 | 套 | 1 |
