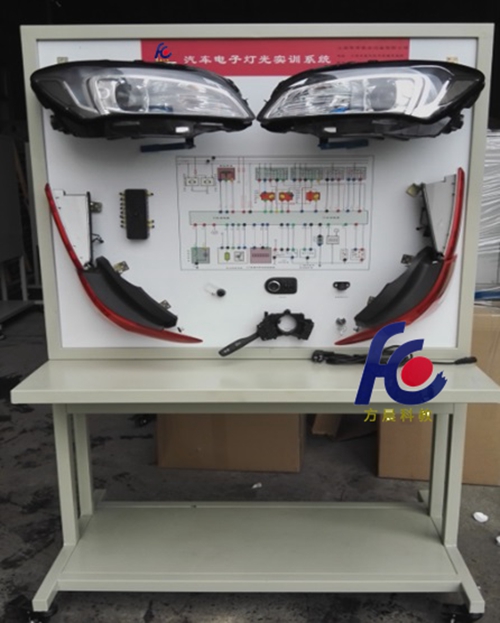

FC-QC-024汽車電子(zi)燈光系統示教板



一、產品簡介
本產品選用桑塔納原車燈光系統實物為基礎，配套原車電路圖及檢測端子，充分展示大眾燈光系統的工作特點及工作過程。通過檢測端子提供考核實訓。適用于中等職業和高等職業院校汽車燈光系統的理論學習及實踐操作所需。
二、結構組成
前后燈光總成，轉向信號系統總成，保險絲盒、開關電源、帶有接線端子和電路原理圖的檢測面板。故障設置系統、移動臺架，使用說明書及實訓指導書。
三、功能特點
1.展示功能：各相關系統按合理位置排布，能直觀展示大眾燈光系統的組成和相關工作附件的鏈接關系與工作原理；展示原車燈光系統的分布和各個燈光的作用
2.運行功能：
能正常演示大眾燈光動、靜態及各種工況，滿足對燈光系統各種工況進行實訓實操及故障診斷需要。
3.識圖功能：
檢測面板上繪有高清大眾燈光系統以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。
4.自診斷功能：（帶有診斷功能燈光系統）
配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；
5.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6.故障設置系統
手動故障設置功能：標配
故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
7.工藝：設備箱柜為優質鋼材沖壓而成，高溫噴塑處理，檢測面板噴涂有原車線路圖，線路清晰，采用激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用。
8．在線課程教育學習系統
（1）在線教育系統首頁須有企業LOGO，提供免費遠程整車電氣培訓，汽車發動機培訓，動力電池培訓，發動機拆裝，變速器拆裝，汽車底盤實訓，汽車空調實訓等技術培訓
（2）教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備，新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗；
（4）學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
四、技術參數
1.外形尺寸：1200mm×550mm×1800mm（長×寬×高）；
2.電源：220V交流電壓；
3.工作電壓：12V直流電壓；
4.熔絲規格：10A/20A/30A
五．實訓項目：
1.車身電腦系統的連線實訓
2.轉向柱電腦的連線實訓
3.左側轉向系統連線實訓
4.右側轉向系統連線實訓
5.左側前照燈連線實訓
6.右側前照燈連線實訓
7.前部霧燈連線實訓
8.左側尾燈系統連線實訓
9.右側尾燈連線實訓
10.燈光開關的連線實訓
11.應急燈開關連線實訓
12.制動系統連線實訓
13.倒車燈系統連線實訓

?
