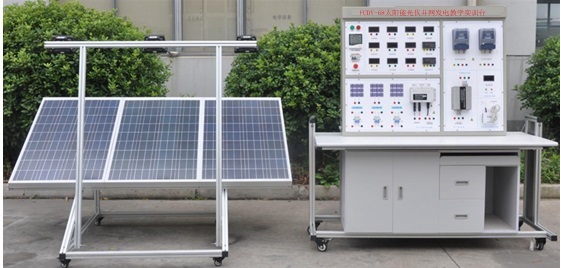

FCDY-68太(tai)陽能光(guang)伏并網發電(dian)教學實訓臺
一(yi)、系統實訓應用(yong)范(fan)圍：
主(zhu)要提供(gong)于(yu)職高、大學、研究生、企業(ye)技工以(yi)太陽能發電為主(zhu)課題的(de)研究和(he)培(pei)訓。
二、技術(shu)參(can)數
2.1、太(tai)陽(yang)能(neng)電池(chi)板
太陽能電(dian)池板采用陣(zhen)列組裝(zhuang)形式(shi)，主要采用4塊（或(huo)更多）小型太(tai)陽(yang)(yang)能電(dian)池板組建(jian)，可實現太(tai)陽(yang)(yang)能電(dian)池板的并接(jie)方(fang)(fang)式(shi)和串接(jie)方(fang)(fang)式(shi)，進而提供大電(dian)流(liu)或(huo)大電(dian)壓的兩種(zhong)太(tai)陽(yang)(yang)能電(dian)池板組網方(fang)(fang)式(shi)。
最大(da)輸出(chu)功率：100W*3塊
開路電壓：35V（并聯(lian)）
短(duan)路電流：3*3.25A（并聯）
2.2、照度計(ji)
量(liang)程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自(zi)動切(qie)換量程。
2.3、系統包含電(dian)壓表(biao)(biao)、電(dian)流表(biao)(biao)、有功、無功率表(biao)(biao)，溫度(du)表(biao)(biao)及(ji)濕(shi)度(du)表(biao)(biao)
直(zhi)流電壓表200V、直流電流表(biao)20A各3只
交(jiao)流電(dian)壓(ya)表500V、交流電流表5A各(ge)3只
有(you)功功率表 1只
無功(gong)功(gong)率表 1只
溫度(du)(du)、濕度(du)(du)表(biao):溫度測(ce)量范圍(wei)：-50℃-+70℃ 濕度測量范圍：20%-90%
2.4、環境監測模塊技(ji)術指標
含有照度計、溫度表(biao)、濕度表(biao)，單片機時鐘系統，實現時間的顯示
2.5、13寸工控一體(ti)機，帶觸摸功能
C P U:Intel 1037U 1.8GHz 22nm雙核處(chu)理器(qi)TDP 17W超低功耗處(chu)理器
主(zhu) 板:Intel M11工控固態節能主板(ban)
內 存:1G DDR3 1333超高速(su)內存(cun),支持1333/1066MHz內(nei)存,最大(da)可支持8GB。
硬 盤:24G SSD固態硬盤
顯 卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙(shuang)HDMI顯示輸出,LVDS支持雙通道24bit,支(zhi)持單(dan)獨顯(xian)示、雙顯(xian)復(fu)制、雙顯(xian)擴展。
聲(sheng) 卡(ka):集(ji)成ALC662 6聲道(dao)高保真音頻控(kong)制器
網 卡:集成1個RTL千兆(zhao)網(wang)卡,支(zhi)持(chi)網絡喚醒(xing)、PXE功能(neng)。
電 源(yuan):外置電源（100V至(zhi)220V寬幅電壓，全(quan)球通用）
顯示屏:13寸LED工(gong)控屏 分辨率：1024*600
觸摸屏(ping):臺灣軍工Touchkit 4線觸摸屏(ping)，透光(guang)率高；性能穩定，觸摸靈敏
整機接口:4* USB 2.0接口(kou),其中兩個可支持USB3.0(需定制)，
1* HDMI接口:1* VGA接口(kou),1* RJ-45網絡接口,1* Line out（綠(lv)色）,1* Mic（紅色)
2*COM串(chuan)口,1* 12V DC_JACK輸(shu)入(ru)接口
系(xi)統狀態(tai)：
太(tai)陽能控制器（帶(dai)報警功(gong)能）：
輸(shu)入電壓、電流(liu)、功率的數(shu)據顯示(shi)及動態曲線顯示(shi)
輸出電壓、電流、功率的(de)數據顯示及動態(tai)曲線顯示
蓄電池：電壓數據顯(xian)(xian)示及動態曲線顯(xian)(xian)示
2.6 并網逆變(bian)器：
并網逆變器具有DC－DC和DC－AC兩級能量變(bian)換的結(jie)構(gou)。DC－DC變換環節調整光伏(fu)陣列(lie)的工作點使(shi)其跟蹤最大(da)功(gong)率點；DC－AC逆變環節主要使輸(shu)出電流與(yu)電網電壓同(tong)(tong)相位，同(tong)(tong)時獲得單位功率因數。
系統面板設有(you)用(yong)來測量DC、AC相關參數的多(duo)個測試端口，可測量DC-DC電(dian)壓電(dian)流變化和(he)DC-AC逆變過(guo)程中的(de)電壓電流及曲線變化和波形(xing)對比。
6級功率搜索(suo)功能
在自動調(diao)整(zheng)的過程中(zhong)，會看到LOW燈(deng)不停的(de)閃爍，功率會由0作為起點(dian)，向最大功率(lv)點(dian)加大輸(shu)出(chu)功率(lv)，重(zhong)啟(qi)最多為6次，然后進入功率鎖(suo)定(ding)狀(zhuang)態，鎖(suo)定(ding)時ST燈(deng)長亮(liang)。
在進行(xing)6級(ji)功率搜(sou)索程序時，所需的時間為10分鐘。
直接(jie)(jie)連(lian)接(jie)(jie)到太陽(yang)能(neng)電池板（不需要連(lian)接(jie)(jie)電池）
AC標準(zhun)電(dian)壓范圍：90V～140V/180V～260VAC
AC頻(pin)率范圍(wei)： 55Hz～63Hz/45Hz～53Hz
并網(wang)輸出功率：300W
輸(shu)出電流總諧波失真(zhen)：THDIAC <5%
相 位 差： <1%
孤島(dao)效應保(bao)護： VAC;f AC
輸出短(duan)路保護： 限(xian)流
顯示方(fang)式(shi)： LED
待(dai)機功耗(hao)： <2W
夜間功(gong)耗： <1W
環境溫度范圍(wei)： -25 ℃～60℃
環境濕(shi)度： 0～99%(Indoor Type Design)
高性(xing)能自動(dong)功率點追蹤（MPPT）
強大(da)的MPPT算(suan)法(fa)，以優化來自(zi)太(tai)陽能電(dian)池板的功率收集(ji)，可精確(que)地捕捉及鎖定最大(da)輸出(chu)功率點，使(shi)發電(dian)量(liang)大(da)幅提(ti)高到大(da)于(yu)25%以(yi)上(shang)。
MPPT追蹤圖
電力輸出:（逆向電力傳(chuan)輸）
高(gao)效的電(dian)力(li)(li)逆向傳(chuan)輸技(ji)術，專利技(ji)術之一，逆變器在(zai)并網輸出(chu)模式(shi)時電(dian)力(li)(li)以反方向電(dian)力(li)(li)傳(chuan)輸，自動檢測電(dian)路中的負載并優先進行使(shi)用，用不完的電(dian)力(li)(li)才向電(dian)網逆方向傳(chuan)輸供應到其他(ta)地(di)方使(shi)用，電(dian)力(li)(li)傳(chuan)輸率可達99.9%。在光(guang)伏發電應用系統(tong)中(zhong)使輸出效率更高。
并網(wang)湝波分量測試圖
2.7太(tai)陽能設計及計算軟件(jian)
實(shi)驗指導書、合格證、保修卡；專用工(gong)具(ju)箱；并(bing)網操作實(shi)驗臺；太陽能電(dian)池板(ban)；同步逆變電(dian)源；液晶演示(shi)電(dian)視(shi)機(ji)
三、可完成的實驗內容：
實驗一(yi) 太陽能電(dian)池板特性實(shi)驗(yan)系列(lie)
1-1、太(tai)陽能電(dian)池(chi)板開路電(dian)壓測試實驗
1-2、太陽能電(dian)池(chi)板短(duan)路電(dian)流(liu)測(ce)試實驗
1-3、太陽能電板(ban)I-V特性測試(shi)實驗
1-4、太陽(yang)能電(dian)池板最大輸出(chu)功(gong)率計算實驗
1-5、太陽能電池板填充因子計算實驗(yan)
1-6、太陽能(neng)電(dian)池板轉(zhuan)換效率測量實驗(yan)
1-7、開路電壓與相(xiang)對光強的(de)函數關系實(shi)驗
1-8、短路電流與相對光強(qiang)的函(han)數關系實驗(yan)
1-9、太陽能電池板P-V特性測試實驗
1-10、太陽能電池板(ban)暗伏安特(te)性測(ce)試實驗
1-11、太陽(yang)能(neng)組件輸出特性(xing)測試實驗
1-12、串聯電阻(zu)對填充因子的影響測試(shi)實驗
1-13、并聯電阻對填(tian)充因(yin)子的影(ying)響測試(shi)實驗(yan)
1-14、太陽能電池光譜特性(xing)測試(shi)實驗
1-15、太陽能電池板的串聯開路電壓測試實驗
1-16、太陽(yang)能電池(chi)板的串聯短路電流測試實驗(yan)
1-17、太陽能電池(chi)板的并(bing)聯開路電壓測試實(shi)驗
1-18、太陽能電池板的(de)并(bing)聯(lian)短(duan)路(lu)電流測試實驗
1-19、負(fu)載(zai)特(te)性測試(shi)實驗(yan)
實驗(yan)二 太陽(yang)能光伏(fu)逆變器實驗(yan)系列
2-1、逆(ni)變器的(de)工作原理(li)分(fen)析實(shi)驗；
2-2、輸出(chu)電(dian)壓、電(dian)流測試實驗(yan)；
2-3、最大輸(shu)出功率(lv)的估算實驗；
2-4、過載(zai)或短路保護演(yan)示(shi)實驗；
2-5、輸入電壓范圍測(ce)試實(shi)驗；
2-6、轉換效率計(ji)算實驗；
2-7、并網實驗(yan)；
實驗三 并網逆(ni)變電源技(ji)術(shu)實驗
3-1、并網(wang)逆變電源單元組成原理技(ji)術實驗。
3-2、并(bing)網逆變器的最大功率跟(gen)蹤、MPPT 控制(zhi)方(fang)法的比較實驗，探(tan)討新方(fang)法。
3-3、光伏同(tong)步(bu)電源與風電同(tong)步(bu)電源并網兼容控制技術測試實(shi)驗。
3-4、并網逆變器的防孤島(dao)效應瞬間保護技術測試試驗。
3-5、并網(wang)逆(ni)變電源輸出功率(lv)與光伏(fu)能量變換的實驗。
3-6、并網逆變電源(yuan)直流輸入欠壓控制實驗。
3-7、并網逆變電(dian)源(yuan)交流輸(shu)出波形測試實驗。
3-8、并網逆變器輸(shu)入功(gong)率與輸(shu)出(chu)功(gong)率比值效率計算與測(ce)試實驗。
實驗四 并網發電系統監控軟件實驗
4-1、在上位軟件(jian)里查看單站監控(kong)項目：直流電壓(ya)VDC、直流電流A、輸入(ru)功率KW 交(jiao)流電壓VDC、交(jiao)流(liu)電流(liu)A、輸出功率(lv)KW，日發電量KWh、日(ri)運行時數hmin、總發(fa)電量KWh、總運(yun)行時數h，二氧化炭(tan)排放(fang)量查詢。
