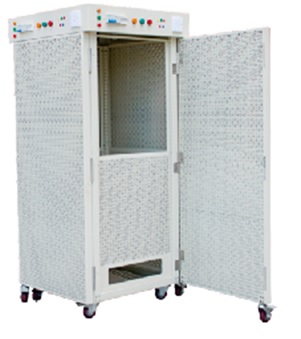

FCSG-89四(si)工位電氣安裝實訓(xun)臺

一、技術參數：
   四(si)(si)工(gong)位電氣安(an)裝實訓(xun)(xun)(xun)臺是基于機電一體化培訓(xun)(xun)(xun)需求(qiu)，四(si)(si)工(gong)位電工(gong)實訓(xun)(xun)(xun)平臺由底柜(ju)、實訓(xun)(xun)(xun)面、電氣單元(yuan)三部分搭建完成(cheng)，整個平臺可(ke)同時(shi)提(ti)供(gong)四(si)(si)個實訓(xun)(xun)(xun)工(gong)位；每個工(gong)位可(ke)完成(cheng)相同的實訓(xun)(xun)(xun)任(ren)務，也可(ke)根據學員(yuan)實際的學習進(jin)度的不同，安(an)排不同的實訓(xun)(xun)(xun)任(ren)務；其四(si)(si)部分內容互不干涉，每個實訓(xun)(xun)(xun)位內部均提(ti)供(gong)單層尺寸為≥300*210*150mm的(de)4層元器件(jian)存放(fang)柜，同時(shi)底柜下方為(wei)學員提供單層尺寸為(wei)≥360*170*320mm的2層抽(chou)屜，方便學員根據不(bu)同(tong)的任(ren)務存放不(bu)同(tong)的元器(qi)件和工具等；底(di)柜采用(yong)≥1.5mm厚冷軋鋼板折彎(wan)焊接(jie)制成(cheng)，表(biao)面經酸洗磷化后，靜(jing)電噴塑完成(cheng)，整體(ti)美觀大(da)方，結構輕便，產品耐(nai)壓，強(qiang)度大(da)、抗(kang)沖擊不易變形(xing)，底部配有底腳及轉輪(lun)，方便固(gu)定及移動；實訓面由40系列優質歐標鋁型材(cai)搭建，材(cai)質外表光潔防(fang)腐蝕，終身免維護，高強度的(de)鋁型材(cai)加科學(xue)的(de)模塊(kuai)設計，方便調(diao)整、拆卸和組裝；中間實訓面由≥1.2mm厚(hou)冷軋(ya)鋼板折彎、焊接、沖孔后(hou)內(nei)嵌于實訓框中，表(biao)面靜電(dian)噴塑(su)，顏色為淺藍色；電(dian)氣單(dan)元采(cai)用≥1.5mm厚冷軋鋼板折(zhe)彎焊接制(zhi)成，表面經(jing)酸(suan)洗磷化后(hou)，靜電噴塑完成，每個工(gong)位(wei)提供：1個西門子斷路(lu)器（帶(dai)漏(lou)電保護(hu)模塊(kuai)）；1個(ge)380V 16 A插座(zuo)，1個220V 16 A插座(zuo)，4毫米的安全插口 3個（24V、0V、PE），1個熔斷器（控制(zhi)線路保護(hu)），1個急停開關，1個紅色啟動指示(shi)燈，3個電源(yuan)指示(shi)燈(deng)（黃，綠，紅）
二、技術參數

1、工作(zuo)電源：三相五線(xian)制 AC 380 V±10%  50 Hz；

2、設備外形尺(chi)寸(cun)：長(chang)×寬×高＝850mm×800mm×1800mm（±5%）；

3、臺架材料：柜式鋼結構；

4、整(zheng)機(ji)消(xiao)耗(hao)視在功率：≤1 KVA；

5、安(an)全保護措(cuo)施(shi)：具(ju)有接地保護、漏電過載保護功能；安(an)全性符合相關的國標標準(zhun)，所有材質均符合環保標準(zhun)。

三、實訓項目

1)住宅電氣照明控制(zhi)單元的安(an)裝(zhuang)；

2)多住戶(hu)照(zhao)明配電裝(zhuang)置安(an)裝(zhuang)；

3)樓道(dao)照(zhao)明燈具安裝；

4)聲控照明燈安裝；

5)日光燈安裝；

6)防爆燈具的(de)安裝；

7)風扇及插座的安裝；

8)單相電度表(biao)的(de)安(an)裝(zhuang)；

9)直接式三相有功電度表的安裝；

10)配(pei)電流互感器的三相有功電度(du)表的安裝；

11)電流(liu)互感(gan)器(qi)與電流(liu)表完全星形接線測量三相電流(liu)；

12)電流(liu)互感器與電流(liu)表不完全星形接線(xian)測量三相電流(liu)；

13)一只電壓表測量三相(xiang)電壓的接線；

14)單(dan)相電機(ji)的正、反轉控制；

15)單相(xiang)電機的調速控制。

16)日光燈電路的連接；

17)兩只開關控(kong)制一盞燈電路的連(lian)接；

18)1燈(deng)、1插座電路的連接；

19)兩分路照明配電(dian)板(ban)電(dian)路安裝；

20)電(dian)流表與電(dian)流互感器Y連(lian)接電路(lu)的安裝；

21)電流表與電流互感器(qi)V連接(jie)電路的安裝；

22)三相有(you)功電(dian)度標與(yu)互感器電(dian)路連接測量三相有(you)功功率；

23)用三相電(dian)度表直接測量三相有功功率；

24)電壓(ya)換相開關與電壓(ya)表連接測量三相電壓(ya)。

25)工廠電氣控制箱電路的安裝；

26)交流(liu)異步電動(dong)機的點(dian)動(dong)控(kong)制電路連接；

27)交(jiao)流(liu)異步電(dian)動(dong)機的單向連續轉動(dong)的控制電(dian)路連接(jie)；

28)三相異步電動(dong)機(ji)直接起動(dong)、停車(che)的控制電路連接；

29)接觸器聯(lian)鎖(suo)的三相交流異步電(dian)動機正、反轉控制電(dian)路的連(lian)接；

30)按鈕聯(lian)鎖的(de)三相(xiang)交(jiao)流異步(bu)電(dian)(dian)動機正(zheng)、反轉控制(zhi)電(dian)(dian)路(lu)的(de)連接(jie)；

31)按鈕(niu)、接觸器聯鎖(suo)的三相交(jiao)流異步電動機(ji)正(zheng)、反(fan)轉控(kong)制電路的連接；

32)三相交流(liu)異步電(dian)動機Y-△（手動切換）啟動控(kong)制電路(lu)的(de)連接；

33)三相交流異步電動機Y-△（時間繼(ji)電器(qi)切換）啟動(dong)控制電路的連接；

34)定(ding)子繞組串聯電阻啟(qi)動控制電路(lu)的(de)連(lian)接；

35)三相交流異步電(dian)動機能(neng)耗制動控制電(dian)路的連接；

36)三相交流異步電(dian)動機反接(jie)制動控制電(dian)路的連接(jie)；

37)多臺（3臺及以下）電動機的順序(xu)控制(zhi)電路的連(lian)接

38)電(dian)動(dong)機的(de)(de)往返行程控制電(dian)路(lu)的(de)(de)連(lian)接；

39)雙速電動機調速控(kong)制(zhi)電路的連(lian)接；

40)簡單的繼電器程序(xu)控制電路連接；

41)普通車(che)床控制電路的連(lian)接；

四、配置清單
