FCW-67A電氣裝配實訓裝置

一、概述

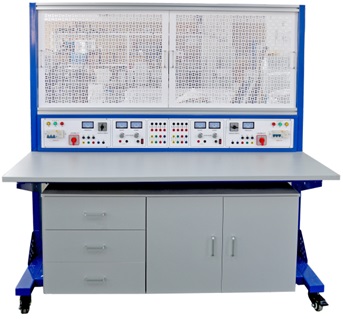

電氣裝配實訓臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓裝置是一種理想的職業教育實訓設備。

二、設備技術指標
1. 外型：整體尺寸(cun)1632mm×1050mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙面具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固(gu)定交流輸出：三相五線  380V 接插式2組、220V接(jie)插式(shi)2組(zu)。
3)可調直流(liu)輸出： 0～24V/2A連續可調2組(zu)（帶有(you)指針電(dian)(dian)壓、指針電(dian)(dian)流表實時監控電(dian)(dian)源變(bian)化(hua)）；
4. 接口及儀表：指針式電壓表 2 只，時刻監(jian)控電網(wang)電壓變化(hua)；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極(ji)管(guan)，用(yong)于能耗(hao)制動的整流電路；
7.三只75Ω/75W電阻(zu)用于電動機降壓啟(qi)動、一只10Ω/25W用于異(yi)步電動(dong)機的能耗制(zhi)動(dong)。
三、 設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成(cheng)型方鋼作為設備主(zhu)要框架材料；實(shi)訓屏、地盤采用(yong)焊接連接、關(guan)鍵(jian)部位采用(yong)三角筋(jin)用(yong)內六角螺釘(ding)加固連接，表面經高溫(wen)噴塑處理，美觀(guan)大方且有效(xiao)起(qi)到防(fang)銹絕緣的作用(yong)；由兩條35mm×35mm鋁合金型(xing)材(cai)及(ji)滑槽組成網孔(kong)板固定機構；固定機構的(de)下方每面是鐵制(zhi)雙(shuang)工位(wei)電(dian)(dian)源(yuan)箱，每工位(wei)電(dian)(dian)源(yuan)箱的(de)布局依次為電(dian)(dian)源(yuan)保護裝(zhuang)置、電(dian)(dian)源(yuan)指(zhi)示裝(zhuang)置、電(dian)(dian)源(yuan)輸(shu)出；
2、實(shi)訓桌(zhuo)桌(zhuo)面采(cai)用(yong)25mm麻(ma)灰色高密度層(ceng)壓板封邊(bian)特(te)制，有效提高絕緣等級；實驗桌底部裝有至少4個導向(xiang)輪，方便實訓臺架移動；
3。實訓儲物柜采用(yong)標準結(jie)構和(he)抽屜(ti)式，左(zuo)側有3層抽屜，用于存放工具以(yi)及(ji)實訓(xun)資(zi)料；右(you)側的雙拉門式設計。實訓(xun)儲物柜的位置可根據(ju)需(xu)要(yao)靈活(huo)調(diao)整(zheng)，外(wai)形(xing)尺寸為：1300mm×800mm×510mm。
3、網(wang)孔(kong)板2塊(kuai)：采用數控沖床精(jing)加工而成，網孔(kong)分(fen)布合理、均勻。孔(kong)徑統一，可(ke)在上面安裝的元氣件(jian)包括各類低壓電氣、PLC、單(dan)片機、變頻器(qi)、觸摸屏等。網(wang)孔板厚度1。5MM，大小774*580MM
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異(yi)步電(dian)動機(ji)Y/△自動控制(zhi)線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
24.雙速電機的控制線路

六、實(shi)訓臺元器件配置清單（1臺）
