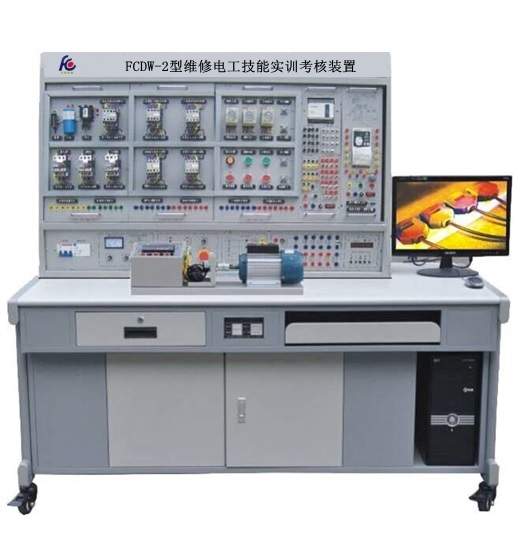

一、概述
是根(gen)據勞動和社會(hui)保障(zhang)部(bu)頒(ban)發的(de)(de)“工人等級標(biao)準(zhun)”和“職業(ye)技(ji)能(neng)(neng)鑒定”的(de)(de)要(yao)求而設(she)計的(de)(de)，它(ta)適(shi)用(yong)于(yu)《初級維修(xiu)(xiu)電(dian)(dian)工》、《中(zhong)級維修(xiu)(xiu)電(dian)(dian)工》和《高(gao)級維修(xiu)(xiu)電(dian)(dian)工》教材要(yao)求的(de)(de)電(dian)(dian)氣控制線路(lu)，通過裝(zhuang)置(zhi)配備的(de)(de)PLC可(ke)編(bian)程(cheng)控制器(qi)和變頻調速(su)器(qi)及相應實訓(xun)模塊的(de)(de)訓(xun)練，快(kuai)速(su)掌握(wo)課(ke)程(cheng)要(yao)求的(de)(de)實際應用(yong)技(ji)術和操作技(ji)能(neng)(neng)，它(ta)能(neng)(neng)滿足中(zhong)、高(gao)級維修(xiu)(xiu)電(dian)(dian)工考(kao)核大綱的(de)(de)要(yao)求，是各勞動職業(ye)技(ji)能(neng)(neng)鑒定部(bu)門(men)、大中(zhong)專院(yuan)校(xiao)、技(ji)校(xiao)中(zhong)、高(gao)級維修(xiu)(xiu)電(dian)(dian)工技(ji)能(neng)(neng)考(kao)核的(de)(de)理想設(she)備。

二、裝置特點：
1.電氣控制線路元(yuan)器件都裝在作為掛(gua)板(ban)的安裝板(ban)上(shang)，操作方便(bian)、更換(huan)便(bian)捷，便(bian)于擴展功能或開(kai)發新實(shi)(shi)訓，操作內容(rong)的選擇具有典(dian)型性(xing)和實(shi)(shi)用性(xing)；
2.操作(zuo)臺(tai)只需三相(xiang)四線的交流電源，即可投入(ru)使用(yong)；
3.技能(neng)培訓用(yong)的(de)(de)控制線路和經特殊(shu)設(she)計的(de)(de)小電機(ji),可模擬工(gong)廠中各類電氣拖(tuo)動系(xi)統(tong), 并可滿足(zu)維修電工(gong)的(de)(de)安裝、調(diao)試、故障分析及排除的(de)(de)技術要(yao)求；
4.裝置設有(you)電壓型和(he)電流性漏電保護器，能(neng)確(que)保操(cao)作者的人(ren)生安全(quan)；
5.所有(you)元器(qi)件都通(tong)過導(dao)線(xian)引到接(jie)(jie)線(xian)端子上，學生接(jie)(jie)線(xian)時只需在端子上進行接(jie)(jie)線(xian)，有(you)利于保(bao)護元器(qi)件；
6.通(tong)過走線(xian)槽進(jin)行走線(xian)，進(jin)行工藝布線(xian)訓練(lian)。
7.具(ju)有定(ding)時兼(jian)報警記錄儀，為學生實訓(xun)技能(neng)的考核提供一個統一標(biao)準(zhun)。
三、技術性(xing)能：
1.輸(shu)入電(dian)壓：三(san)相四線(xian)(xian)（或三(san)相五線(xian)(xian)）～380V±10%  50Hz
2.工作環境：溫度-10～＋40℃  相(xiang)對濕(shi)度＜85%（25℃）海拔＜4000m
3.裝置(zhi)容量：＜1.5KVA
4.重    量：100Kg
5.外形(xing)尺寸：1305×805×1630mm3
6.漏電(dian)保護動(dong)作電(dian)流：≤30mA；漏電(dian)保護動(dong)作時間(jian)：≤0.1s。
四、裝置(zhi)(zhi)的基(ji)本配置(zhi)(zhi)及功能
（一）DW02 電源控制箱(xiang)
主控(kong)屏為鐵質雙層亞(ya)光密紋噴塑結構，鋁(lv)質面(mian)板(ban)。
（二）主控功能板配備資源(yuan)
1.三(san)相四線電源(yuan)輸(shu)入，經(jing)漏電保護器后，經(jing)過總(zong)開(kai)關(guan)，通(tong)過起、停(ting)按(an)鈕(niu)控制接觸(chu)器通(tong)斷，并設(she)有急停(ting)控制按(an)鈕(niu)；
2.控制屏上有(you)450V指針式交流電壓表1只(zhi)，通過波(bo)段(duan)開關切換可以觀測三相電網電壓；
3.定(ding)時(shi)器兼報警(jing)記錄儀（服(fu)務管理器），平時(shi)作為時(shi)鐘(zhong)使用，具有設定(ding)時(shi)間、定(ding)時(shi)報警(jing)、切斷(duan)電源等功能；還(huan)可以自動(dong)記錄由(you)于(yu)接(jie)線或操作錯(cuo)誤所造成的(de)(de)漏電告警(jing)、電源短路的(de)(de)總(zong)次數，為學生(sheng)實訓技能的(de)(de)考核提供(gong)一個統一的(de)(de)標(biao)準；
4.智能(neng)(neng)型(xing)多功(gong)能(neng)(neng)交流電(dian)路(lu)測(ce)量(liang)電(dian)表：八位LED顯示，可同時測(ce)量(liang)工(gong)作(zuo)電(dian)路(lu)中電(dian)流I、電(dian)壓(ya)V、功(gong)率KW、電(dian)能(neng)(neng)KWh、工(gong)作(zuo)時間T。精度(du)1.0級(ji)。
5.交流低壓(ya)電(dian)源：設有變壓(ya)器一(yi)只，原邊220V、副(fu)邊26V和6.3V的交流電(dian)壓(ya)，6.3V用于(yu)(yu)信號指示(shi)燈(deng)電(dian)源，26V用于(yu)(yu)能耗制動中整流電(dian)路的交流電(dian)源；
6.4只5408二(er)極管，用于能(neng)耗制動的(de)整流(liu)電路；
7.三只75Ω/75W電(dian)(dian)阻(zu)用于電(dian)(dian)動(dong)(dong)機降壓啟動(dong)(dong)、一只10Ω/25W用于異步電(dian)(dian)動(dong)(dong)機的能耗制動(dong)(dong)。
（三）實訓桌
實(shi)訓(xun)桌為(wei)鐵質雙層亞光(guang)密紋噴塑(su)結(jie)構，桌面(mian)為(wei)防(fang)火(huo)、防(fang)水、耐(nai)磨高密度板、結(jie)構堅固，造型美(mei)觀大方。桌子左右各設有兩個抽屜（帶(dai)鎖），并帶(dai)有柜子，分別可放置掛件和實(shi)訓(xun)物品。
五、實訓項目(mu)
1.三相(xiang)異步(bu)電動(dong)機直接啟動(dong)控制電路(lu)
2.三相(xiang)異步(bu)電動(dong)機點(dian)動(dong)控制電路
3.三相異步電(dian)動機(ji)自鎖控制(zhi)電(dian)路
4.三(san)相異步電(dian)(dian)動機按鈕聯鎖正(zheng)反轉控制電(dian)(dian)路
5.三相異步電(dian)動機接觸器聯鎖正(zheng)反轉控制電(dian)路
6.三相異步電動機雙重(zhong)聯鎖(suo)正反轉控(kong)制電路
7.三相異步電動機(ji)工作臺自動往(wang)返控制(zhi)電路(lu)
8.兩臺三相異步電動機順(shun)序(xu)(xu)啟動、順(shun)序(xu)(xu)停轉控制電路
9.三相異步(bu)電動機的兩地控(kong)制電路(lu)
10.接觸器(qi)控(kong)制的Y-△控(kong)制
11.時間繼電器控(kong)制的(de)Y-△控(kong)制
12.三相異步電動(dong)機單向啟動(dong)反接制(zhi)動(dong)控制(zhi)電路(lu)
13.三相異步電動機無變(bian)壓器(qi)半波整(zheng)流單向啟動能耗
制(zhi)動控制(zhi)電(dian)路
14.三相異步電動機有(you)變壓器全波(bo)整流單(dan)向啟動能耗(hao)
制動控(kong)制電(dian)路
15.三相異(yi)步電動機正反轉啟動能耗制動控制電路
16.單(dan)相鼠籠電動機電容(rong)啟動控制電路
17.雙(shuang)速交(jiao)流異(yi)步電動機手(shou)動變(bian)速控(kong)制電路
18.雙(shuang)速(su)交流(liu)異步電(dian)動機自動變速(su)控制電(dian)路
19.斷電(dian)延時直(zhi)流能耗制動(dong)的Y-△啟動(dong)控(kong)制電(dian)路
20. 三相異步電動機正反轉能耗(hao)制(zhi)動控制(zhi)線(xian)路
21. 三相(xiang)異步電動(dong)機正反轉啟動(dong)反接制(zhi)動(dong)控制(zhi)線路
22. C620型車(che)床(chuang)電氣控制(zhi)線路
23. 電動葫蘆電氣控制(zhi)
24. Y3150滾(gun)齒機控制電路
25. 可編(bian)程控(kong)制器的基(ji)本指(zhi)令操(cao)作
26. LED數(shu)碼顯示控制
27. 天塔之光控制的(de)模擬
28.十(shi)字路口交通燈的模(mo)擬
29.機械手動作的(de)模擬
30.四節傳送帶(dai)的模擬
31.裝配流水線(xian)控制的模擬
32.五相步進電機(ji)控制(zhi)的模(mo)擬
33.水(shui)塔水(shui)位模(mo)擬(ni)(ni)控制模(mo)擬(ni)(ni)
34.液體(ti)混(hun)合(he)裝置模(mo)擬控制(zhi)的模(mo)擬
35.郵(you)件(jian)分(fen)揀機模擬控制的模擬
36.軋(ya)鋼機模(mo)擬控制的模(mo)擬
37.自動成型(xing)機(ji)模擬控制
38.自動送料裝車控制的(de)模擬
39.全自動洗衣機(ji)控(kong)制的模擬
40.電鍍(du)生產線控制的模擬
41.PLC控(kong)制(zhi)的三相異步電動機(ji)正反轉控(kong)制(zhi)
42.PLC控制的三(san)相異(yi)步電動(dong)機Y-△啟動(dong)控制
43.PLC控制的三(san)相異步電動(dong)機降壓啟動(dong)控制
44.PLC控制(zhi)的(de)三相異步電動機能耗(hao)制(zhi)動控制(zhi)
45.變(bian)頻器(qi)功能參數(shu)設置與操(cao)作
46.變頻(pin)器報(bao)警(jing)與保(bao)護功能
47.多段(duan)速度選擇變頻調(diao)速
48.外部端子點動控制(zhi)
49.控(kong)制(zhi)電機正(zheng)反轉(zhuan)運動控(kong)制(zhi)
50.控制(zhi)電機運行時間操作
51.瞬間停電變頻器參數設定
52.外部電壓變頻調速
53.外(wai)部電流(liu)變頻(pin)調速(su)
54.三(san)相異(yi)步(bu)電動機的變頻(pin)開環調速
55. PLC控制變頻器調(diao)速
六、實訓組件配置
