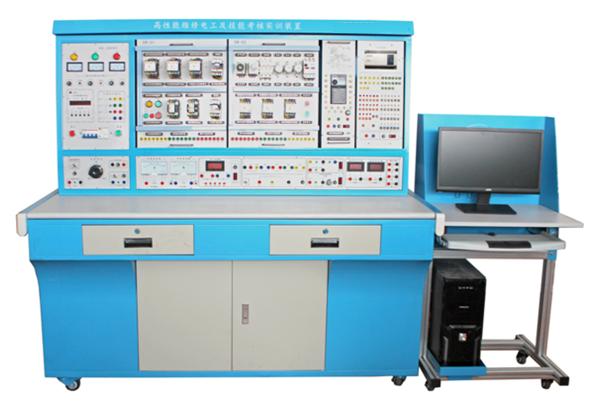

智(zhi)能(neng)(neng)型維(wei)修(xiu)電(dian)(dian)(dian)工及技(ji)(ji)能(neng)(neng)實(shi)(shi)訓(xun)考核(he)裝置(zhi)是(shi)根據勞動和社會保障部頒發的維(wei)修(xiu)電(dian)(dian)(dian)工初、中級考核(he)培訓(xun)技(ji)(ji)能(neng)(neng)內容所要求的電(dian)(dian)(dian)氣控制(zhi)線(xian)路(lu)和實(shi)(shi)用電(dian)(dian)(dian)子線(xian)路(lu)而(er)研發的實(shi)(shi)訓(xun)裝置(zhi)，是(shi)電(dian)(dian)(dian)工技(ji)(ji)能(neng)(neng)訓(xun)練和機床電(dian)(dian)(dian)路(lu)網(wang)絡化考核(he)的綜合設備，即可(ke)訓(xun)練學(xue)員維(wei)修(xiu)電(dian)(dian)(dian)工電(dian)(dian)(dian)氣控制(zhi)和實(shi)(shi)用技(ji)(ji)術與操作技(ji)(ji)能(neng)(neng)。具(ju)有針對性(xing)(xing)、實(shi)(shi)用性(xing)(xing)、科(ke)學(xue)性(xing)(xing)和先進性(xing)(xing)，又可(ke)通過智(zhi)能(neng)(neng)考核(he)軟件(jian)，科(ke)學(xue)、合理、公正(zheng)考核(he)學(xue)員所學(xue)的相關知識(shi)。該裝置(zhi)不僅可(ke)供學(xue)生實(shi)(shi)訓(xun)操作，也是(shi)各勞動職業(ye)技(ji)(ji)能(neng)(neng)鑒定部門、大中專院校(xiao)、職校(xiao)、技(ji)(ji)校(xiao)初級、中級維(wei)修(xiu)電(dian)(dian)(dian)工技(ji)(ji)能(neng)(neng)考核(he)的理想設備。
一(yi)、產品特點：
1.智能化程度高(gao)：由教師機通過電(dian)腦統一設(she)置故(gu)障(zhang)，由網絡輸至學生實(shi)訓(xun)臺(tai)進行(xing)排(pai)(pai)故(gu)訓(xun)練(lian)(lian)，故(gu)障(zhang)點設(she)置快捷、方便，訓(xun)練(lian)(lian)考核成績自動記(ji)錄、排(pai)(pai)序、打印(yin)，極大方便實(shi)訓(xun)室的管(guan)理，大大減輕教師的工作量(liang)。
2.公正度高(gao)：由電腦統(tong)一設置(zhi)故障，實訓考核(he)(he)人員(yuan)條(tiao)件與機會(hui)均等，客觀(guan)、科學判斷實訓考核(he)(he)結果，做(zuo)到“鐵面(mian)無私(si)”。
3.綜合程(cheng)度高(gao)：即可鍛煉學(xue)(xue)員動手連(lian)接訓練電路，接近工業(ye)現場，掌握實(shi)操(cao)技能(neng)，又可通(tong)過智能(neng)化考核系統科學(xue)(xue)公(gong)正考核學(xue)(xue)員所(suo)學(xue)(xue)專業(ye)知識，極大提高(gao)學(xue)(xue)校的(de)管理(li)水(shui)平。
4.實(shi)用性強(qiang)：通過測試查找(zhao)故障點，熟(shu)練掌(zhang)握機(ji)床故障特(te)點，各器件的性能結構，機(ji)床電路工(gong)作(zuo)原理(li)。
● 所有(you)的元器件都安裝在面(mian)板(ban)正面(mian)，可直觀地看它們的動作情況(kuang)，面(mian)板(ban)上(shang)還安裝了測試孔，便于學生測試與排故。
● 裝置(zhi)上設有(you)三相電源輸出短路軟載(zai)止保護功能(neng)，防止了實訓考核時(shi)發生誤操(cao)作損壞元(yuan)器件。
二、網絡(luo)化智能型(xing)考核系統(tong)組成及(ji)功(gong)能
（一(yi)）系(xi)統由1臺教師用計算機（自備）和智能人機平臺（學生答題器），通(tong)過網絡組成智能實訓考核系(xi)統。
（二）教師在計算(suan)機(ji)(ji)上編輯試卷(juan)，按(an)照實訓考(kao)核要(yao)求編輯故(gu)障點(dian)，將設置好的故(gu)障點(dian)通過智能考(kao)核系統(tong)發送(song)到每臺學(xue)(xue)生(sheng)(sheng)實訓考(kao)核裝置上的人機(ji)(ji)平(ping)臺（學(xue)(xue)生(sheng)(sheng)答題器），并在機(ji)(ji)床電路(lu)上自動產生(sheng)(sheng)設定(ding)的故(gu)障點(dian)。
（三）答題(ti)功能：根據系(xi)統(tong)設置的(de)故(gu)障(zhang)點(dian)，電路(lu)運行后(hou)產生(sheng)相應的(de)故(gu)障(zhang)現象，考(kao)(kao)核根據現象檢測判(pan)斷故(gu)障(zhang)點(dian)，將(jiang)判(pan)斷結(jie)果輸(shu)入學(xue)生(sheng)機，當學(xue)生(sheng)答完試題(ti)并(bing)(bing)按交卷按鈕后(hou)，系(xi)統(tong)會根據該考(kao)(kao)生(sheng)試卷上的(de)答案立(li)刻給出考(kao)(kao)試分(fen)數(shu)，并(bing)(bing)將(jiang)成績保存(cun)在該考(kao)(kao)生(sheng)的(de)檔案里。
（四）教師在電(dian)腦上(shang)可對考(kao)生(sheng)(sheng)考(kao)試過程進行監控，監控每個學生(sheng)(sheng)的(de)答題情況。考(kao)試結束(shu)后對學生(sheng)(sheng)的(de)成績進行排序(xu)、保存、打印。
（五）具有(you)故(gu)(gu)障(zhang)點自(zi)動恢復功(gong)能(neng)，按事(shi)先(xian)設置(zhi)的(de)故(gu)(gu)障(zhang)點順(shun)序(xu)排列(lie)，由(you)學生(sheng)根據(ju)電氣原理及(ji)故(gu)(gu)障(zhang)現(xian)象查(cha)找故(gu)(gu)障(zhang)，當查(cha)找一(yi)個故(gu)(gu)障(zhang)點由(you)學生(sheng)確認結束(shu)后，無(wu)論考生(sheng)對此故(gu)(gu)障(zhang)的(de)答案對或錯(cuo)，系統(tong)都會將此故(gu)(gu)障(zhang)點恢復進行(xing)下一(yi)個故(gu)(gu)障(zhang)點的(de)排除考試。
（六(liu)）智(zhi)能人機平臺（答題器(qi)）由中文(wen)液晶屏(ping)、微電腦、鍵盤組成。
三、設備組成及特點：
 (一(yi)) FC01電(dian)源、儀器控制(zhi)屏
控制(zhi)屏(ping)為(wei)鐵質雙層亞光密紋噴塑結構(gou)，鋁質面板(ban)。為(wei)實驗提(ti)供(gong)交流電(dian)源、高壓(ya)直(zhi)流電(dian)源、低壓(ya)直(zhi)流電(dian)源及各種測試儀表等(deng)。具體(ti)功能如下(xia)：
1、主控(kong)功(gong)能板
(1) 三相四線電源輸(shu)入(ru)，經(jing)漏電保護器后(hou)，經(jing)過總開關(guan),由接(jie)觸器通過起、停按鈕進行操(cao)作(zuo)；
(2) 設有450V指針式交流電壓表三只，指示電源(yuan)輸入的三相(xiang)電壓；
(3) 定(ding)(ding)時器(qi)(qi)兼(jian)報(bao)警(jing)記錄儀（服務管理(li)器(qi)(qi)），平時作為時鐘使用(yong)，具有設定(ding)(ding)實驗時間(jian)、定(ding)(ding)時報(bao)警(jing)、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警(jing)、儀表超量程(cheng)告警(jing)總(zong)次數, 為學生(sheng)實驗技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源：直(zhi)流220V/0.5A，具有短路保(bao)護。
(2) 電(dian)樞(shu)電(dian)源：直流(liu)0～220V/2A連續可調電(dian)源一路，具有短路保護。
(3) 直流(liu)穩壓電(dian)源：±12V/0.5A兩路(lu)，＋5V/0.5A一路(lu)，具有短路(lu)軟截止(zhi)自動恢復保護功能(neng)。
(4) 交流電源：①、設有(you)變壓(ya)(ya)(ya)器(qi)一(yi)組(zu)，變壓(ya)(ya)(ya)器(qi)原邊(bian)根(gen)據不(bu)同(tong)的接線可(ke)(ke)(ke)加220V，也可(ke)(ke)(ke)以(yi)加380V交流電源，合上開關后，變壓(ya)(ya)(ya)器(qi)副邊(bian)即可(ke)(ke)(ke)輸出36V、110V、20V、20V、12V、6.3V的交流電壓(ya)(ya)(ya)；②、設有(you)單(dan)相(xiang)(xiang)調(diao)壓(ya)(ya)(ya)器(qi)一(yi)組(zu)，可(ke)(ke)(ke)得(de)到交流0～250V可(ke)(ke)(ke)調(diao)電壓(ya)(ya)(ya)；③、控制屏設有(you)單(dan)相(xiang)(xiang)三極220V電源插座(zuo)及三相(xiang)(xiang)四極380V電源插座(zuo)。
3、交、直流儀表(biao)
(1) 交流電壓表：0～500V帶鏡(jing)面交流電壓表一只(zhi)，精度1.0級(ji)。
(2) 交流電壓表(biao)：0～5A帶(dai)鏡面交流電流表(biao)一只，精度1.0級，具有(you)超量程(cheng)報警、指(zhi)示、切斷總電源等功能。
(3) 功率、功率因數表(biao)：由(you)微電(dian)(dian)(dian)(dian)(dian)腦(nao)、高(gao)精度A/D轉換(huan)芯片和全數顯電(dian)(dian)(dian)(dian)(dian)路構成。通過鍵(jian)控、數顯窗口實現人(ren)機(ji)對話(hua)功能(neng)控制模式。為(wei)(wei)了提(ti)高(gao)測(ce)量(liang)范圍(wei)和測(ce)試精度，在硬(ying)、軟件上均分(fen)八檔區域，自動(dong)判斷(duan)、自動(dong)換(huan)檔。功率測(ce)量(liang)精度1.0級(ji)，電(dian)(dian)(dian)(dian)(dian)壓、電(dian)(dian)(dian)(dian)(dian)流量(liang)程分(fen)別為(wei)(wei)450V、5A，測(ce)量(liang)功率因數時還能(neng)自動(dong)判斷(duan)負載性(xing)質（感性(xing)顯示(shi)(shi)“L”，容性(xing)顯示(shi)(shi)“C”，純電(dian)(dian)(dian)(dian)(dian)阻不顯示(shi)(shi)），可儲(chu)存15組數據，供隨時查閱。
(4) 直(zhi)流(liu)電壓表：直(zhi)流(liu)數(shu)字電壓表1只，測量范圍(wei)0～300V，三位半數(shu)顯，輸入阻抗為10MΩ，精度0.5級(ji)。
(5) 直流電(dian)流表：直流數字電(dian)流表1只，測量(liang)范圍為0～5A，三位半數顯，精度0.5級，具(ju)有超(chao)量(liang)程報警、指(zhi)示(shi)、切斷總電(dian)源等(deng)功能。
（二）實驗桌
實驗(yan)桌為(wei)(wei)鐵質(zhi)雙層亞(ya)光密紋噴塑結構，桌面(mian)為(wei)(wei)防(fang)火(huo)、防(fang)水、而磨(mo)高密度板(ban)、結構堅(jian)固，造型(xing)美觀(guan)大方。桌子左(zuo)右各設有兩(liang)個抽屜（帶鎖）。
（三）實訓掛箱
掛箱上已安裝(zhuang)有(you)(you)熔斷器(qi)、鈕子開關、交流(liu)接(jie)(jie)觸(chu)器(qi)、時間繼電(dian)(dian)器(qi)、直(zhi)流(liu)接(jie)(jie)觸(chu)器(qi)、按鈕開關、信(xin)號指示燈、熱繼電(dian)(dian)器(qi)等，所有(you)(you)器(qi)件(jian)(jian)均采用國內(nei)外知名(ming)品牌(pai)。各種實(shi)訓(xun)元器(qi)件(jian)(jian)的(de)接(jie)(jie)線(xian)都在接(jie)(jie)線(xian)端子排上進(jin)行(xing)接(jie)(jie)線(xian)，避免了因長(chang)期在器(qi)件(jian)(jian)本身進(jin)行(xing)螺絲拆(chai)裝(zhuang)而導致(zhi)元器(qi)件(jian)(jian)的(de)損耗，通(tong)過走(zou)線(xian)槽(cao)走(zou)線(xian)，進(jin)行(xing)工藝布線(xian)訓(xun)練。實(shi)訓(xun)電(dian)(dian)路與裝(zhuang)置電(dian)(dian)源的(de)連(lian)接(jie)(jie)通(tong)過安全插座和高可靠護(hu)套結構手槍插連(lian)接(jie)(jie)線(xian)，安全快捷(jie)。
1．FC-01維修電工(gong)實(shi)訓組(zu)件（一(yi)）
掛板上裝(zhuang)有行程開關(guan)(guan) 4 只(zhi)(zhi)、主令開關(guan)(guan)1 只(zhi)(zhi)、萬能(neng)轉換開關(guan)(guan) 1只(zhi)(zhi)、交流(liu)接觸器(qi) 1 只(zhi)(zhi)、熱繼電(dian)器(qi)1 只(zhi)(zhi)、電(dian)子(zi)時間繼電(dian)器(qi) 2 只(zhi)(zhi)、指示燈 1 只(zhi)(zhi)、按鈕 1 只(zhi)(zhi)、端子(zi)排 18 只(zhi)(zhi)等；
2．FC-02維修電工實訓組件（二）
掛板上裝(zhuang)有三相漏電保護斷(duan)路器 1 只(zhi)(zhi)、3P 熔(rong)斷(duan)器 1 只(zhi)(zhi)、1P熔(rong)斷(duan)器 2 只(zhi)(zhi)、時間繼電器 1只(zhi)(zhi)、指示燈(deng) 3 只(zhi)(zhi)、交流接觸器 3 只(zhi)(zhi)、熱繼電器 3 只(zhi)(zhi)、按鈕 3 只(zhi)(zhi)、急停開關 1只(zhi)(zhi)、端子排 21 只(zhi)(zhi)等；
3．FC-03維修電(dian)工實訓組件（三）
內置(zhi) 3 只(zhi)大功(gong)率(lv)磁盤電(dian)阻(zu)(zu)，與(yu)其他(ta)掛(gua)板(ban)(ban)配(pei)合使用(yong)；該(gai)單(dan)元掛(gua)板(ban)(ban)與(yu)其他(ta)掛(gua)板(ban)(ban)配(pei)合，可完成(cheng)電(dian)動(dong)機定子繞組串聯電(dian)阻(zu)(zu)啟(qi)動(dong)，直流電(dian)動(dong)機電(dian)樞(shu)串聯電(dian)阻(zu)(zu)啟(qi)動(dong)等實訓。
4．照(zhao)明掛(gua)板
單(dan)相電能表 1 只(zhi)(zhi)、四位燈(deng)開關 1 只(zhi)(zhi)、啟輝器(qi) 1只(zhi)(zhi)、整流器(qi) 1 只(zhi)(zhi)、燈(deng)管 1 根、指示燈(deng) 1 只(zhi)(zhi)、端子排(pai) 9只(zhi)(zhi)等
5．智能(neng)雙答(da)題器(qi)
與智能化實(shi)訓(xun)考(kao)核掛板(ban)匹配，雙答題器 帶(dai) 2 條 2000mm 雙 34 針排(pai)線，用于雙工位實(shi)訓(xun)設備(bei)考(kao)核
6．KH-1 T68 鏜(tang)床電路智能(neng)化實訓考(kao)核掛板
故障點設置一覽表

7．KH-2 C6140車床電路智能實訓考核掛箱
故障點(dian)設置一覽(lan)表：

8．KH-3 PDH 電動葫蘆電路技(ji)能(neng)實訓智能(neng)考(kao)核(he)掛箱(xiang)
故(gu)障點設置一覽表：

9、KH-4 X62W萬(wan)能銑床(chuang)電路技能實訓考核(he)掛箱
故(gu)障(zhang)點設置一覽表：

10、PLC實訓組件

11．三相鼠籠式異步(bu)電動機380V△/Y  帶離心開關 1臺
12．三相(xiang)鼠(shu)籠式異(yi)步電動(dong)機380V/△  1臺
13. 他勵直流電(dian)動(dong)機220V/50W   1臺
14. 直流測功(gong)機（測速發電機）一體機（帶底(di)座(zuo)）直流測功(gong)機220V/100W  1臺
15. 電機導軌及光(guang)碼盤測(ce)速系統 1套
含光碼盤測速系(xi)統（配有進口光電編碼器）一套，不銹鋼(gang)導(dao)軌1幅，道軌平(ping)整度(du)好，無應力變形，同心度(du)好
16. 工控(kong)組態軟件     1套(tao)
17. PLC仿真實訓軟件  ;       1套
（1）通過PLASH虛擬(ni)環境實時顯示PLC的運(yun)行狀態
（2）可以實(shi)現PLC虛(xu)擬接(jie)線(xian)，并對接(jie)線(xian)進行(xing)錯誤檢查
（3）PLC編(bian)程(cheng)訓練、PLC程(cheng)序編(bian)寫測試等功能
（4）實現PLC運(yun)行(xing)模擬，對錯誤程序進行(xing)檢查
18. 維修電(dian)工電(dian)力拖動仿真軟件
可滿足學(xue)生(sheng)對電氣元件結構、作用、安裝、接線、電路分析的(de)多(duo)媒體(ti)教學(xue)和熟悉電氣控(kong)制線路的(de)虛擬接線實訓(xun)及(ji)應知(zhi)考核(he)測試(shi)功能(neng)
19. 智(zhi)能(neng)化考核軟(ruan)件(jian)       ;
具有教(jiao)師把考核要求由計算機傳輸到智能化實訓(xun)考核單元上，并(bing)產生故(gu)障，學(xue)生根據(ju)故(gu)障現象分析與判斷并(bing)輸入(ru)代(dai)碼，考核系統自動完成評分、恢(hui)復故(gu)障等功能。
20.計(ji)算機小(xiao)推車(che)           590*400*780mm 帶(dai)腳輪(lun)、電腦托盤 鋁木結構
21. 常用工具 1套 ：一字、十字螺絲(si)刀、鑷子、尖(jian)嘴鉗(qian)、剝線(xian)鉗(qian)、斜(xie)口(kou)鉗(qian)、活動扳(ban)手、MF-47 型(xing)萬用表等(deng)
四、技術參數(shu)
1. 輸(shu)入電壓：三相四(si)線(xian)（或三相五線(xian)）380V±10% 50Hz
2. 工作(zuo)環境：溫度范(fan)圍(wei)為(wei)-10～＋40℃  相對濕度＜85%（25℃）
3. 外形(xing)尺(chi)寸：1680×800×1600mm3
4. 裝置容量：＜1.5KVA
五、實訓項目(mu)
1.三相異步電動機直(zhi)接啟動控制
2.三相異(yi)步電動機接觸器點動控制線路
3.三相異(yi)步電動機接觸器自鎖(suo)控制線路
4.按鈕聯鎖的三(san)相異(yi)步電動機(ji)接觸器正反(fan)轉控(kong)制線路
5.三相異(yi)步電動機(ji)的(de)順序(xu)控制
6.三(san)相異步電動(dong)機的多地控制
7.安裝調(diao)試通電延時(shi)帶直流能耗制動(dong)Y-△啟動(dong)控制線(xian)路
8.接觸器聯鎖的正反轉控制線路
9.工作臺自動往返控制線路
10. T68 鏜床電路技(ji)能實訓考核(he)（25個(ge)故障(zhang)點）
11.PDH電動葫蘆電路技能實訓(xun)考核（18個故障點）
12.C6140普通車床(chuang)電氣(qi)電路技能實(shi)訓考核(he)（17個故障點）
13. X62W萬(wan)能銑床(chuang)電路(lu)技能實訓考核（24個(ge)故障點(dian)）
