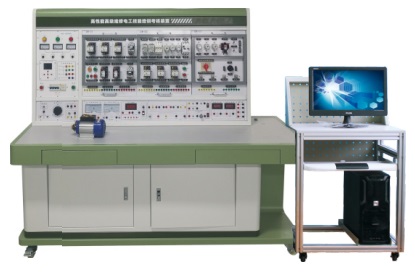

FCDG-990C型高級維修電工技(ji)能實訓(xun)考核裝置

一、概述
“高級(ji)維修電工技能實訓考核(he)裝置(zhi)”是根(gen)據機械工(gong)業職(zhi)業技(ji)(ji)能(neng)(neng)鑒定指導中(zhong)心(xin)組織(zhi)編寫的(de)(de)《機械工(gong)人職(zhi)業技(ji)(ji)能(neng)(neng)培訓教材(cai)》研(yan)制生產(chan)的(de)(de)，可對《初級維修(xiu)(xiu)電(dian)(dian)(dian)(dian)工(gong)技(ji)(ji)術(shu)》《中(zhong)級維修(xiu)(xiu)電(dian)(dian)(dian)(dian)工(gong)技(ji)(ji)術(shu)》《維修(xiu)(xiu)電(dian)(dian)(dian)(dian)工(gong)技(ji)(ji)術(shu)》教材(cai)中(zhong)列(lie)出(chu)的(de)(de)電(dian)(dian)(dian)(dian)氣(qi)控(kong)制線路和(he)實用電(dian)(dian)(dian)(dian)子線路進(jin)行實際操(cao)作，快速掌握(wo)課程的(de)(de)實用技(ji)(ji)術(shu)與操(cao)作技(ji)(ji)能(neng)(neng)。該實訓裝置不僅(jin)可供學生學習鍛煉，更是勞動鑒定部(bu)門、大中(zhong)專(zhuan)院校、職(zhi)校、技(ji)(ji)校初級、中(zhong)、維修(xiu)(xiu)電(dian)(dian)(dian)(dian)工(gong)技(ji)(ji)能(neng)(neng)考核的(de)(de)理想設備。

二、特點
1、電氣(qi)控(kong)制線路或電子線路實(shi)驗(yan)元器件都裝(zhuang)在作(zuo)為掛板(ban)的(de)安裝(zhuang)板(ban)上，操作(zuo)方便、更換便捷(jie)，可擴展(zhan)功能(neng)或開(kai)發新實(shi)驗(yan)；操作(zuo)內(nei)容的(de)選擇具有(you)典(dian)型性、實(shi)用性；
2、操作臺只(zhi)需三相四線的交流電源即可投入使用，占地面積小，節約用房(fang)、減(jian)少基建投資；
3、技能培訓用的控制線路和(he)配套的小電機經(jing)特殊設計,可模擬工(gong)廠各類電機(ji)的電力拖動系(xi)統, 并(bing)可滿(man)足維修電工的安裝(zhuang)、調試、故(gu)障分析及排除故(gu)障等技能訓(xun)練要(yao)求；
4、設有(you)電(dian)(dian)壓型漏電(dian)(dian)保(bao)(bao)護器和電(dian)(dian)流型漏電(dian)(dian)保(bao)(bao)護器，確保(bao)(bao)操作者的安全；各電(dian)(dian)源(yuan)輸出均有(you)監示及短路保(bao)(bao)護等(deng)功能(neng)，各測量儀表均有(you)可(ke)靠(kao)的保(bao)(bao)護功能(neng)，使(shi)用安全可(ke)靠(kao)；控(kong)制屏(ping)還設有(you)定時器兼報警記錄儀（服務管理器），為(wei)學生實驗技能(neng)的考核提供了一個統(tong)一的標準。
三、技術(shu)性能
1.輸入電(dian)壓：三相(xiang)四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為(wei)-5～＋40℃  相(xiang)對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：157×73×150cm3
四(si)、實驗項目
（一）電氣控制及電機拖動實訓(xun)
1.三相(xiang)異(yi)步電動(dong)機直接啟動(dong)控制
2.三(san)相異(yi)步電動機接觸器點動控制線路
3.三相異(yi)步(bu)電動機接觸器自(zi)鎖控制線路(lu)
4.三相(xiang)異(yi)步電(dian)動(dong)機定子串電(dian)阻減壓(ya)啟動(dong)手動(dong)控制線路
5.三相(xiang)異步電(dian)動(dong)機定子串(chuan)電(dian)阻減(jian)壓啟動(dong)自動(dong)控制線路(lu)
6.Y-△啟動自動控制線路
7.用(yong)倒順(shun)開關的(de)三相異步電動(dong)機(ji)正(zheng)反(fan)轉控制
8.接觸(chu)器聯鎖的正反轉控制線路
9.按鈕聯鎖的(de)三相異步電(dian)動機接(jie)觸(chu)器正(zheng)反轉控制線(xian)路
10.雙重聯鎖的(de)三相異(yi)步電動機正反轉控制線路
11.單(dan)向減壓啟(qi)動及反接制動控制線路(lu)
12.能(neng)耗(hao)制動的(de)控制線路
13.三相異步(bu)電動(dong)機的順序控制
14.三相異步電(dian)動機的多地控制
15.工作(zuo)臺自(zi)動往返控制線(xian)路
16.三(san)相(xiang)線繞(rao)式異(yi)步(bu)電(dian)動(dong)機手動(dong)控制線路(lu)
17.三相線繞式異步(bu)電動機自動起動控制線路(lu)
18.C620型車(che)床的接線、故障與維(wei)修
19.Z3040搖臂鉆床電氣控制(zhi)線路(lu)
20．電動葫(hu)蘆控(kong)制線(xian)路
21.接觸器控制雙速電動機的控制線路
22.時間繼電器(qi)控(kong)制雙速(su)電機的控(kong)制線路(lu)
23.按(an)定(ding)子電(dian)流原(yuan)則加入勵磁的起動控制線路
24.簡易同步電(dian)動(dong)機的能耗制動(dong)控制線路
25.直流電機(ji)啟動調速
26.并勵直流電動機電樞(shu)回路(lu)串(chuan)電阻起(qi)動與調速
27.帶有能(neng)耗制動的反(fan)轉控制線路(lu)
28.勵磁反接制動的控制線路
（二）電(dian)工、電(dian)子技術綜(zong)合實訓
1.日光燈(deng)接(jie)線
2.單相整流(liu)裝置電路的組裝
3.并聯型硅(gui)穩壓(ya)管穩壓(ya)電路的組(zu)裝
4.串聯型晶體管穩壓(ya)電路的組裝(zhuang)
5.JS20單結晶體(ti)管時間繼電器
6.JSJ型晶體管(guan)時間繼電(dian)器 7.接近開關
8.微(wei)音(yin)放大(da)電路的測試
9.智力競賽搶答器
10.依靠漏(lou)電流(liu)觸發的(de)簡易交流(liu)開關(guan)電路
11.家用調光(guang)臺(tai)燈電路
（三）PLC、變頻器綜合(he)實訓
（1）PLC基本技能實訓
1.PLC認知實(shi)訓（軟硬件(jian)結構(gou)、系統組成、基(ji)本指令練習、接線、編程下(xia)載等）
2.典型(xing)電動機控(kong)制(zhi)實操實訓（點動、自鎖、正反轉、星三角換接啟(qi)動等）
3.PLC仿(fang)真實訓
（2）PLC模擬控(kong)制(zhi)應用實(shi)訓
4.數碼顯示控(kong)制
5.搶(qiang)答器控(kong)制（優(you)先級、數值運算，具有聲效功能）
6.天塔(ta)之光(guang)控制（閃爍、發射、流水型）
7.音樂噴泉(quan)控制（具有(you)聲效功(gong)能）
8.十字路口(kou)交通燈控制(zhi)
9.水塔水位控制
10.自動送料裝車系統控制(zhi)
11.四(si)節傳送(song)帶控制
12.裝配流水線(xian)控(kong)制
13.多(duo)種(zhong)液體混合裝(zhuang)置控制
14.自控成型機控制
15全自(zi)動洗衣機控制(zhi)（具(ju)有聲效(xiao)功能(neng)）
16.電鍍生產(chan)線控制
17.自控軋鋼機控制
18.郵件分揀(jian)機控制
19.自動售貨機控制
20.機械(xie)手控制
21.四層電梯控制(zhi)（實(shi)物）
22.加工中心(xin)控制（實物(wu)）
（3）PLC實物(wu)控制(zhi)實訓
1.步進電(dian)機(ji)運動控制
2.直流電(dian)機控制 3.溫度PID控(kong)制（具有聲效(xiao)功能）
（4）PLC技能實訓（設計、安裝、調試及檢修）
1.PLC控(kong)制(zhi)(zhi)的三(san)相(xiang)異步電動(dong)機正反轉控(kong)制(zhi)(zhi)
2.PLC控制(zhi)的三(san)相異(yi)步電動機Y/△啟動控制
3.PLC控制的三相(xiang)異步(bu)電動(dong)機降壓啟動(dong)控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620車床電氣控制線路
6.C6130車床電氣控制線路
7.電動葫蘆(lu)電氣(qi)控制線路
（5）PLC、變頻器綜合應用技(ji)能實訓
1.變頻器(qi)功能參(can)數設(she)置與操作
2.變(bian)頻器報警與保護功(gong)能
3.外(wai)部端子(zi)點動(dong)控(kong)制
4.變頻器控(kong)制電機正反轉(zhuan)
5.多段速度(du)選擇(ze)變頻(pin)調速
6.變頻器無級調速
7.基于外(wai)部(bu)模(mo)擬(ni)量（電壓/電流）控制(zhi)方式的變頻調速
8.瞬(shun)時停電(dian)啟動控制(zhi)
9.PID變頻(pin)調速控制
10.PLC控制(zhi)變頻器外部端子的電機正反轉(zhuan)
11.PLC控制(zhi)變頻器外部(bu)端子(zi)的(de)電機運行時間控制(zhi)
12.基于(yu)PLC數(shu)字量(liang)控制方(fang)式的多段速
13.基于PLC通信(xin)方式的變頻器開環調速
14.基于PLC通信方(fang)式的速度(du)閉(bi)環(huan)控制
15.變頻器恒壓(ya)供水(shui)系統的(de)模擬
五、裝置的配備
(一(yi)) DW01電源、儀器控制屏
控制屏為(wei)鐵質雙層亞光密(mi)紋(wen)噴塑(su)結構，鋁質面板。為(wei)實驗提供交流電源(yuan)(yuan)、高壓直流電源(yuan)(yuan)、低壓直流電源(yuan)(yuan)及各種測試儀表等。具(ju)體(ti)功能如下：
1、主(zhu)控(kong)功能(neng)板
(1) 三相四線(xian)電源輸入，經漏電保護器后，經過總開關,由接觸器通過(guo)起(qi)、停(ting)按鈕進行操作(zuo)；
(2) 設有450V指針式交(jiao)流電(dian)壓表三只，指示電(dian)源輸入的三相電(dian)壓；
(3) 定(ding)時器兼(jian)報(bao)警(jing)(jing)記錄儀（服務管(guan)理器），平(ping)時作為時鐘(zhong)使(shi)用，具(ju)有(you)設定(ding)實(shi)驗(yan)時間、定(ding)時報(bao)警(jing)(jing)、切斷電(dian)源(yuan)等功能；還可以自動記錄由于接(jie)線或(huo)操(cao)作錯誤所(suo)造成(cheng)的漏(lou)電(dian)告(gao)警(jing)(jing)、儀表(biao)超量(liang)程告(gao)警(jing)(jing)總次數, 為學(xue)生實(shi)訓技(ji)能的考核(he)提供一(yi)個統一(yi)的標準(zhun)。
2、交、直流電源
(1) 勵磁電源：直流(liu)220V/0.5A，具有短路(lu)保護。
(2) 電(dian)樞(shu)電(dian)源：直流0～220V/2A連續可調電源一路(lu)，具有(you)短(duan)路(lu)保(bao)護(hu)。
(3) 直(zhi)流穩(wen)壓(ya)電源：±12V/0.5A兩路，＋5V/0.5A一路(lu)，具有(you)短路(lu)軟截止自動恢復保(bao)護功能。
(4) 交流電源：①、設有(you)變壓器(qi)(qi)一組，變壓器(qi)(qi)原邊根據不同(tong)的接線可加220V，也(ye)可(ke)以加(jia)380V交(jiao)流(liu)電源，合上開關后，變壓器(qi)副邊即(ji)可輸(shu)出36V、110V、20V、20V、12V、6.3V的交流(liu)電壓；②、設有單(dan)相調壓器一組(zu)，可得到交流0～250V可(ke)調電壓(ya)；③、控(kong)制屏設有單(dan)相三(san)極220V電源插座及三(san)相四(si)極(ji)380V電源插座。
3、交、直流儀表(biao)
(1) 交流電壓表：0～500V帶鏡面交流電壓表(biao)一(yi)只，精度(du)1.0級(ji)。
(2) 交流電壓表：0～5A帶鏡面交(jiao)流電(dian)流表一只，精度(du)1.0級，具有超量(liang)程報警(jing)、指示、切(qie)斷總電源(yuan)等功能。
(3) 功率、功率因(yin)數表：由微電(dian)腦、高精(jing)度(du)A/D轉換(huan)芯片(pian)和全(quan)數(shu)顯電(dian)路構成。通過鍵(jian)控、數(shu)顯窗口實現人機(ji)對話(hua)功(gong)能控制(zhi)模式。為了提高測量(liang)范(fan)圍和測試精度，在(zai)硬、軟件上均(jun)分八檔區(qu)域，自(zi)動(dong)判斷、自(zi)動(dong)換(huan)檔。功(gong)率(lv)測量(liang)精度1.0級(ji)，電(dian)壓(ya)、電(dian)流(liu)量程分別為450V、5A，測量功率因數時還能自動判(pan)斷負載性(xing)質（感(gan)性(xing)顯示“L”，容(rong)性(xing)顯示“C”，純電阻不(bu)顯示），可儲存15組數據，供隨時查(cha)閱。
(4) 直流電壓表(biao)：直流數字(zi)電壓表(biao)1只，測(ce)量范圍(wei)0～300V，三位半數顯，輸入阻(zu)抗(kang)為10MΩ，精度0.5級。
(5) 直流電流表：直流數(shu)字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超(chao)量程報警、指示、切(qie)斷總電源(yuan)等功能。
4、整流二極管：IN5408四只
（二(er)）實驗桌
實驗桌(zhuo)為鐵質雙層亞光密(mi)紋噴塑結構(gou)，桌(zhuo)面(mian)為防(fang)火、防(fang)水、而磨(mo)高密(mi)度板、結構(gou)堅固，造型美(mei)觀大方(fang)。桌(zhuo)子左右(you)各設有兩個抽屜(ti)（帶鎖）。
（三）實驗組件(jian)
1．DW-01維修電工實訓組件（一）
掛(gua)箱(xiang)上裝有(you)熱(re)繼(ji)電器、交流接觸(chu)器380V、按鈕指示燈（6.3V），接線端子等(deng)。
2.DW-02維修電工實(shi)訓組件（二）
掛箱(xiang)上裝有螺旋式熔斷器(qi)(qi)、直插式熔斷器(qi)(qi)、低壓斷路器(qi)(qi)、時(shi)間繼電器(qi)(qi)、交流(liu)接(jie)觸器(qi)(qi)、接(jie)線端子(zi)等。
3．DW-03維修電(dian)工實訓組件（三）
掛箱上裝(zhuang)有(you)螺(luo)旋式熔斷器、轉換開關(guan)(guan)、電磁閥(fa)、十字開關(guan)(guan)、行(xing)程開關(guan)(guan)等。
4．DW-04維修電工實訓組(zu)件（五）
掛箱上裝有交流過電流繼電器、直(zhi)流過電流繼電器、整流器、日光燈管、接(jie)線(xian)端子排等。
5．DW-05電工(gong)技能(neng)實訓組件（四）
提供兩組90Ω×2/1.3A磁盤(pan)電阻(zu)；一組900Ω×2/0.41A磁盤電(dian)阻。
6．PLC主(zhu)機(ji)掛箱(xiang)
配三菱FX1N-40mR主機，集(ji)成數字量(liang)I/O（24路數(shu)字量(liang)輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程(cheng)電纜及(ji)轉接輸入輸出口(kou)、開(kai)關等。隨機配置(zhi)仿(fang)真教學軟(ruan)件及(ji)工控組態軟(ruan)件。

7．PLC實訓演示掛箱(xiang)

8．變頻器(qi)實訓掛箱

    配置三菱FR-D720 0.4KW變頻器，帶有RS485通(tong)訊接口及BOP操作面板。

9．電機導軌及光碼盤測速系統

    含光(guang)(guang)碼盤測速系統（配(pei)有進(jin)口光(guang)(guang)電編碼器）一(yi)套，不銹鋼導軌1幅，道軌平(ping)整度好，無應(ying)力變形，同心度好。

10．工控組態軟件一套：

    打開軟件編程環境，任何實訓都(dou)可以編輯出(chu)形象直(zhi)觀(guan)動感強、數(shu)字效果(guo)好的(de)組態棒圖，并(bing)進行實訓動態跟(gen)蹤教(jiao)學。

11．PLC仿(fang)真實訓軟件一套：

（1）通過PLASH虛擬環境實(shi)時顯示PLC的(de)運(yun)行狀態

（2）可以實現PLC虛擬接(jie)(jie)線(xian)，并對接(jie)(jie)線(xian)進(jin)行錯(cuo)誤檢查

（3）PLC編程訓練、PLC程(cheng)序編寫測試等功能(neng)

（4）實現PLC運行(xing)模擬(ni)，對錯(cuo)誤程(cheng)序進行(xing)檢查

12．線(xian)繞式異(yi)步電動機轉(zhuan)子電阻(zu)箱(xiang)

13．電(dian)子線路按裝板(ban)

    用于電(dian)子線(xian)路(lu)(lu)板(ban)調試時線(xian)路(lu)(lu)板(ban)的固(gu)定

14．直流(liu)并勵電動(dong)機(ji)DC220V

15．三相鼠籠(long)電動機(ji)AC220V（Y）

16．三相(xiang)鼠籠電動機AC380V（Y/△）

17．雙速異步電動機AC380V（△/YY）

18．三相線(xian)繞式異步(bu)電動(dong)機AC380V（Y）

19．三(san)相同步電動機(ji)交(jiao)流380V（Y）
六(liu)、實(shi)訓組件(jian)配(pei)置
