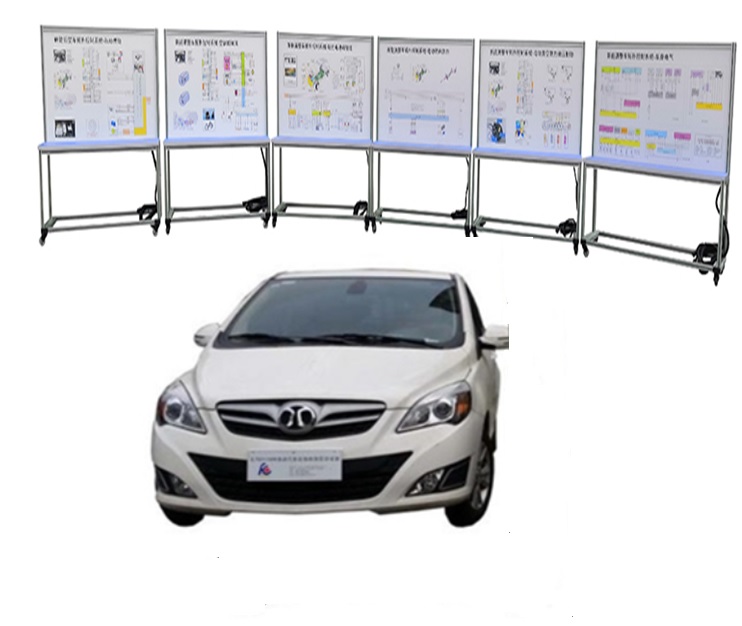

FC-XNQC純(chun)電動汽車綜合實訓系(xi)統

一、產品簡介
采用真實該車型的新能源汽車電池組總成實物部件為基礎，包括電動汽車電池管理系統、電動汽車充電系統、電動汽車驅動系統、電動汽車空調系統、電動汽車轉向系統、電動汽車整車電氣系統，一共六個系統，可真實展示電動汽車的組成結構及工作原理。
二、功能特點：
1、系統第一臺實訓臺為電池管理系統實訓臺，安裝有原車動力電池包，為整個系統提供電源；
2、系統第二臺實訓臺為充電系統實訓臺，安裝有高壓控制盒，DC/DC轉換器，車載充電器，低壓蓄電池，快速充電接口，慢速充電接口等，是動力電池包的充電入口。
3、系統第三臺實訓臺為驅動系統實訓臺，安裝有電機控制器、驅動電機、整車控制單元、加速踏板、換擋桿、組合儀表、診斷接口、制動系統、冷卻系統等，可以實現驅動電機的加速、減速、正轉、反轉等工況，原車儀表可以顯示當前電機轉速、輪速、電池電量等實時參數。
4、系統第四臺實訓臺為空調系統實訓臺，安裝有空調風道總成、蒸發箱、冷凝器、空調壓縮機、空調管道、空調控制器等，可實現電動汽車空調系統的制冷、制熱功能。
5、系統第五臺實訓臺為轉向系統實訓臺，安裝有汽車前橋、輪胎、轉向機、方向盤、轉向控制單元等，可實現電動助力轉向的功能演示。
6、系統第六臺實訓臺為整車電氣系統，包括燈光系統、車窗系統、門鎖系統、雨刮系統、后視鏡系統等，操作相關開關可實現各系統的功能演示。
7、六個實訓臺需用專用電纜連接，組成一套完整的電動汽車控制系統，以實現各個系統的功能。
三、工藝標準：
1. 實訓臺測量面板采用8mm厚度的高強度亞克力板材噴繪而成，具有耐較大溫差，耐磨，防潮，防腐蝕，不易變形，使用壽命長，色彩亮麗，等特點。
2.電路圖板具有電路分析功能、圖形線路采用高級亞克力板激光噴描而成，線路分布合理，電器安裝嚴格按照GB國家電氣行業標準組織生產及實施。
3. 實訓臺采用國際標準鋁合金型材搭建而成，具有質量輕、強度高、耐腐蝕、壽命長等特點，無需經過噴涂工藝，更加環保，外觀更顯美觀高檔，臺架帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
4. 實訓臺底座采用環保合成木板及鋁合金型材制作而成，帶有兩個實用美觀的抽屜，可供放置日常教學用品。
5.鋁合金型材凹槽處由PVC膠條鑲嵌覆蓋，既有防塵效果，又可勾勒整個實訓臺的輪廓，更顯美觀。
四、教學內容：
1.純電動汽車的結構組成認知；
2.了解純電動汽車的控制策略；
3，掌握純電動汽車的工作原理；
4，了解電池包的組成結構；
5.掌握驅動電機的工作原理；
6.掌握電動汽車的換擋控制原理；
7，區分快充和慢充的特點，并了解各自優缺點；
8.掌握電動空調壓縮機的結構原理；
9.掌握PTC加熱器的工作原理；
10.掌握汽車空調的結構組成；
11.理解電動助力轉向的工作原理；
12.掌握燈光系統控制原理；
13.掌握雨刮系統控制原理；
14.掌握車窗系統及門鎖系統的控制原理。
五、技術參數：
1 .外形尺寸：
1）2000*1200*1800 mm(長×寬×高)
2）1000*1200*1800 mm(長×寬×高)
3）1700*1200*1800 mm(長×寬×高)
4）1000*1200*1800 mm(長×寬×高)
5）1700*1200*1800 mm(長×寬×高)
6）2000*700*1800 mm(長×寬×高)
2. 工作電壓：DC12V / DC336V
