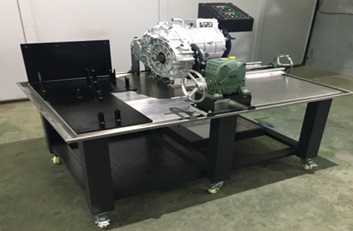

FCXN-78驅動(dong)電機拆裝檢測教學實(shi)訓臺

一、產品介紹：
選用新能源汽車驅動電機總成(比亞迪E5)，變速器總成、附屬件齊全有效；國標剛才焊接工作臺。配套實訓指導資料和教學檢測考核系統。
二、基本配置：
新能源汽車驅動電機總成，驅動電機最大輸出扭矩310N.m, 額定扭矩160N.m, 最大輸入功率160kW，最大輸出轉速12000rpm。
驅動電機運轉正常，可對電機進行各種測量實訓。
配套電參數測量盒，可測量旋變信號阻值或電壓，可對驅動電機進行外部高低壓電路的連接。
比亞迪單速變速箱總成，主減速器速比9.226，
減速旋轉機構總成， 60：1的減速比，輕巧轉動。
臺面平鋪絕緣膠墊，防止元器件拆裝過程中受到損傷。
萬象腳輪使教學更為便捷，一人即可自由移動到教室的任何位置。
三、主要功能
1、比亞迪E5驅動系統的零部件認知實訓
2、比亞迪E5驅動驅動系統的拆卸實訓
3、比亞迪E5驅動驅動該系統的裝配實訓
4、比亞迪E5驅動電機線圈的測量
5、比亞迪E5霍爾傳感器的檢測測量
6、比亞迪E5驅動電機維修、拆卸；
通過拆裝了解驅動系統的內部構造、原理、及基本拆裝工藝
7、比亞迪E5驅動系統的維修、組裝；
通過拆裝，掌握新能源驅動系統的基本技術參數，間隙力矩掌握等要領。
8. 比亞迪E5驅動系統的維修，更換；
掌握新能源驅動系統零部件的磨損程度、判斷零部件的好壞以及更換標準。
9. 比亞迪E5驅動系統的維修，測量；
掌握新能源驅動系統線圈的測量、繞組的纏繞工藝和絕緣的防護等實訓。
10、比亞迪E5單速變速器的維修、拆卸；
通過拆裝了解驅動變速器的內部構造、原理、及基本拆裝工藝
11、比亞迪E5單速變速器的維修、組裝；
通過拆裝，掌握新能源單速變速器的基本技術參數，間隙力矩掌握等要領。
12、比亞迪E5單速變速器的維修，更換；
掌握新能源驅動電機零部件的磨損程度、判斷零部件的好壞以及更換標準。
比亞迪E5單速變速器
四、制作工藝
1.拆裝工作臺安裝有直線導軌，提供轉子定子的拆卸與安裝使用，在拆裝中可以旋進或拉出。方便安裝變速箱與驅動電機。
2.變速箱為蝸輪蝸桿減速機驅動，在拆裝過程中方便調整安裝角度。
3.拆裝工作臺臺面底部為鋼板平鋪，美觀整潔。
4.配套檢測端子，可以供測量霍爾傳感器及電機相線圈阻值。
5.底部框架為國標優質鋼材焊接而成， 拋光、去繡、高溫、噴涂工藝。
底部配4個3寸尼龍萬向腳輪，2個帶剎車，2個萬向，方便移動。
五、技術參數：
1.外形尺寸： 1500mm×1000mm×1300mm
2.減速形式：渦輪蝸桿
3.減速比：60:1
4.電機類型：比亞迪E5
5.可移動式臺架
