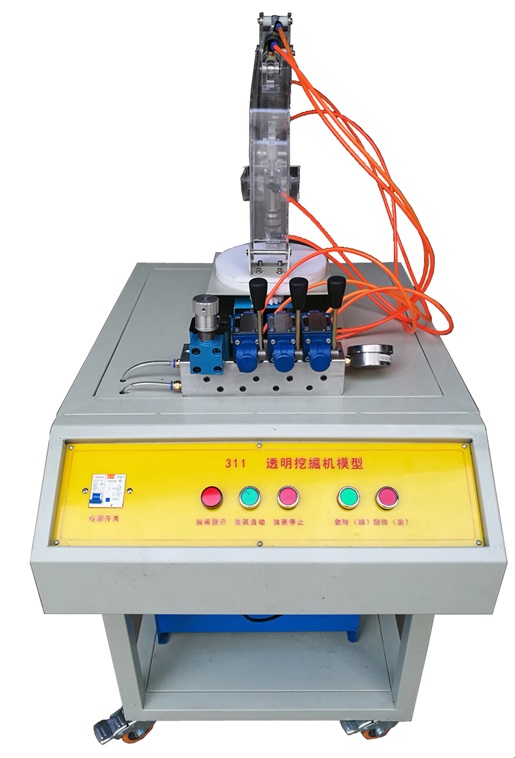

FCWJ-311透明(ming)液(ye)壓挖(wa)掘機模型
一、設備概述
實訓臺主要由底(di)柜,透明大臂,透明斗桿,透明挖斗(dou)(紅色),透明油缸,透(tou)明集成閥島,透明手動換向閥,透明(ming)電磁(ci)閥,旋缸馬達,減速器等組成。
二、主要功能
1、液(ye)壓(ya)傳(chuan)動(dong)各部(bu)件及(ji)工作原理觀(guan)摩、拆裝實訓；
2、液壓控制系統(tong)原(yuan)理(li)學(xue)習與分析；
3、挖掘機仿真作(zuo)用、鏟斗和斗桿復合(he)進行(xing)工作(zuo)實訓；
4、回(hui)轉(zhuan)作業，動臂提升同時平臺回(hui)轉(zhuan)；
5、卸料作(zuo)業、斗桿和鏟斗工(gong)作(zuo)同時大臂(bei)可調整位置高(gao)度；
6、返回、平臺回轉、動臂(bei)和斗桿配合回到挖掘(jue)開始位置(zhi)；
三、實訓裝置清單
序 號 | 名 稱(cheng) | 型 號(hao) | 數 量 |
1 | 實訓桌 | 500*500*1000 | 1只 |
2 | 舉升油缸(gang) | 透明件(jian) | 1只 |
3 | 彎臂(bei)油(you)缸 | 透明件 | 1只 |
4 | 挖斗油缸 | 透明件 | 1只 |
5 | 三(san)位四通手動換向閥 | 透明件(jian) | 3只 |
6 | 三位四通電磁換向閥 | 透明件 | 1只 |
7 | 集成閥島 | 透明(ming)件 | 1只 |
8 | 減(jian)速器 | 速比1:3:4 | 1只 |
9 | 旋(xuan)轉馬(ma)達 | 透明(ming)件 | 1只 |
10 | 彎臂 | 有機玻璃件 | 1個 |
11 | 直臂 | 有機玻璃件(jian) | 1個(ge) |
12 | 挖(wa)斗(dou) | 有機玻璃件(jian) | 1個 |
13 | 限位開(kai)關 | 電感式(shi) | 2只 |
14 | 附件 | 油(you)管(guan),接頭,電插頭等(deng) | 1套 |
15 | 油箱 |
| 1套 |
16 | 泵組 |
| 1套 |
