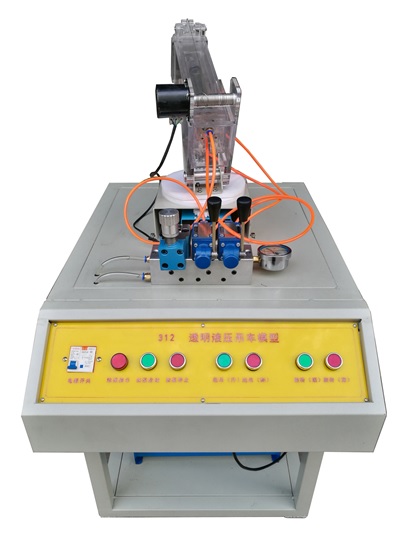

FCZJ-312A 起重(zhong)機液(ye)壓系(xi)統與PLC控制實訓裝置(zhi)

一、裝置概述(shu)

起重(zhong)機(ji)是(shi)以(yi)輪胎式基礎(chu)車為(wei)載體(ti)配以(yi)起重(zhong)設備(bei)(bei)工(gong)(gong)作(zuo)(zuo)裝置和操(cao)(cao)(cao)作(zuo)(zuo)機(ji)構組成(cheng)的(de)自行起重(zhong)機(ji)械，是(shi)工(gong)(gong)程(cheng)機(ji)械中用(yong)(yong)途很廣泛的(de)一(yi)個設備(bei)(bei)，它適用(yong)(yong)于大型野外(wai)施(shi)工(gong)(gong)工(gong)(gong)程(cheng)，如建筑工(gong)(gong)地、施(shi)工(gong)(gong)筑路、水力(li)(li)工(gong)(gong)程(cheng)、國防工(gong)(gong)程(cheng)等行業。液壓起重(zhong)機(ji)仿真模型具(ju)有(you)體(ti)積(ji)小、重(zhong)量輕、操(cao)(cao)(cao)作(zuo)(zuo)方便和遠距(ju)離操(cao)(cao)(cao)縱等優點(dian)，其目(mu)的(de)是(shi)引(yin)導學(xue)生(sheng)(sheng)進行積(ji)極思維(wei)、創新(xin)設計、培養學(xue)生(sheng)(sheng)綜合(he)設計能力(li)(li)和實踐(jian)動手能力(li)(li)一(yi)種(zhong)新(xin)型綜合(he)實訓設備(bei)(bei)。

二、技術參數

1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；

2、裝(zhuang)置容量：≤2kVA；

3、工作環境溫度：－5℃～40℃；

4、工(gong)作濕度：≤90%(40℃時)；

5、液(ye)壓泵站：

　　①  實驗(yan)工(gong)作臺

實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等(deng)構成。

工作臺尺寸：長×寬×高=1500mm×850mm×1800mm    (其包裝后約(yue)270kg)

②  液壓泵站

泵站額定工作壓力：2.5Mpa。（工(gong)作壓力0.5-1MPa）

. 電機—泵裝置（1臺）

齒輪泵-電機(ji)1臺：采用內軸一體式安裝，結構緊湊，噪音低

齒輪泵：單向，公(gong)稱排量6L/min

電機：三(san)相交流電壓，功(gong)率0.37kw，轉速1450r/min（變(bian)頻調速）；

⑵. 油(you)箱：公(gong)稱容積30L；附有(you)液位、油(you)溫指(zhi)示計，吸(xi)油(you)、回油(you)濾(lv)油(you)器，安全閥等(deng)

③  電氣(qi)測控單元

可編程序控制(zhi)器(PLC)：三菱系列(lie)，I/O口20點，繼電器輸出形(xing)式，電源電壓(ya)：AC 220V/50Hz,控(kong)制電壓為DC24V，設有手(shou)動(dong)，自(zi)動(dong)，順序(xu)等控制功(gong)能.

6、總規格尺寸：1000×800×1200（mm）

三、性能及特點

1、起重機(ji)液壓(ya)系(xi)統與PLC控(kong)制(zhi)實(shi)訓(xun)(xun)裝置(zhi)主要由(you)起重機實(shi)訓(xun)(xun)臺、液壓(ya)泵站(zhan)、液壓(ya)元(yuan)件和手動控(kong)制(zhi)器件、可編程控(kong)制(zhi)器（PLC）等組件組成。

2、起(qi)重機實訓臺為鐵質雙層(ceng)亞(ya)光密紋噴(pen)塑(su)結構。

3、電氣(qi)操作在控(kong)制臺上(shang)方，液壓站放置于液壓臺底(di)部。整體結構緊湊協調，美(mei)觀大(da)方，牢固(gu)性(xing)強。

4、起重機按照實物的結構與縮小比例制作模(mo)擬現場操作,能夠真實地(di)體現機械的(de)實際工況，使學生在實踐(jian)中了解機械的(de)各部件結構及工作(zuo)原理，

5、實(shi)訓控(kong)制(zhi)采用(yong)手動控(kong)制(zhi)，先進的PLC自動(dong)控(kong)制(zhi)與PLC編程及(ji)監控(kong)技術于一體，靈活實現其(qi)功能。

6、液壓部件采用膠(jiao)管連接(jie), 液壓元件采用工業液壓元件；

7、泵(beng)站(zhan)采(cai)用(yong)電機—泵(beng)一體化結構，增加性能的(de)穩(wen)定性，同時減小使用(yong)過程中(zhong)的(de)噪音；

8、工(gong)作(zuo)電壓AC380V，對地漏電保(bao)護(hu)，電器控制采用直流24V，有過壓保護(hu)，防止誤操(cao)作損壞設備

四、實驗(yan)項目

1.起重機(ji)機(ji)構及工(gong)作(zuo)原理觀摩、拆(chai)裝實驗；

2.液壓工(gong)業應用(yong)領域的認識與了(le)解(jie)；

3.液(ye)壓回(hui)路的搭(da)接實訓等；

4.起重機械演示控(kong)制(zhi)實驗回：

（1）主臂(bei)抬起、降低控制操作實驗(yan)；

（2) 主臂伸(shen)出(chu)、縮回控制操作(zuo)實驗(yan)；

（3）吊(diao)鉤(gou)上、下(xia)運(yun)動控制操作(zuo)實驗；

（4）主臂旋轉控(kong)制操(cao)作實驗；

5、PLC自動控制操作實驗；

6、PLC可(ke)編程控制(zhi)訓練

五、裝置清單(dan)
