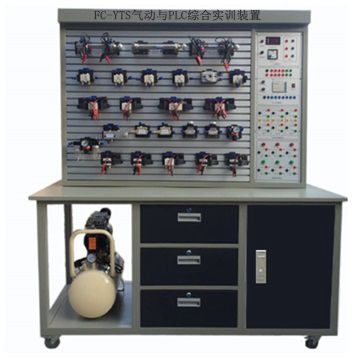

FC-YTS氣動(dong)與PLC綜合實訓裝置

一、氣(qi)動與PLC綜(zong)合實(shi)訓裝置技術參數

1、電源(yuan)AC 220V  50HZ

2、直流電源：輸入AC 220V，輸(shu)出DC 24V/2A

3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式(shi) ）

4、空(kong)氣壓(ya)縮機（基(ji)本配置小型(xing)機） 電機功率：550W     電(dian)源：AC220V

5、公(gong)稱容量(liang)：30L    噪音(yin)：55分貝

6、額定輸出氣壓1Mpa

7、實訓裝置外(wai)型尺寸：1500mm×650mm×1700mm二(er)、氣動(dong)與PLC綜合實訓裝置(zhi)主要特點

1、氣動PLC控(kong)制實(shi)(shi)(shi)訓(xun)(xun)裝置主(zhu)要由實(shi)(shi)(shi)訓(xun)(xun)桌及實(shi)(shi)(shi)訓(xun)(xun)臺、氣動元件和電氣控(kong)制器(qi)件、可編程控(kong)制器(qi)（PLC）等組件組成。

2、配(pei)備(bei)工業用常用氣動元件(jian)，且均配(pei)有過渡(du)底板（塑料底板6.5*8cm），可方(fang)便、隨意地將元件按放在(zai)實訓面板（面板帶(dai)“T”溝槽形(xing)式的鋁(lv)合金（100cm*7.4cm*11cm）型(xing)材結構）上。回路搭(da)接(jie)采用快換接(jie)頭(tou)，拆接(jie)方便快捷。

3、實訓(xun)氣源壓(ya)(ya)力低，電氣控制采用低電壓(ya)(ya)直流24V電源(yuan)；實訓氣(qi)路、控制電路安全可靠，設有手動(dong)、自動(dong)、順序等(deng)控制功能。

4、實(shi)訓控制單元(yuan)也可以采用獨立的繼電(dian)器控制單元(yuan)進行電(dian)氣控制，通過比較突出PLC可編序(xu)控制的優越性(xing)和先進性(xing)，加(jia)深對PLC編程器的(de)了解與掌握。氣動系統動作及(ji)PLC控制的基(ji)本(ben)氣動(dong)回路(lu)

5、氣(qi)動教(jiao)學技(ji)術(shu)教(jiao)程(cheng)帶有(you)語音講(jiang)簡，包括氣(qi)動技(ji)術(shu)基礎知識，氣(qi)源系統，空氣(qi)處理(li)單元，執(zhi)行元件，氣(qi)動控制元件，真空系統，氣(qi)動輔(fu)助元件及其(qi)他(ta)元件，還有(you)回路演示，管理(li)維護及故障處理(li)，試題練習(xi)等(deng)。

三(san)、氣動與PLC綜合實(shi)訓裝置配置要求

1、電源模塊(kuai)（漏電保護(hu)開關，數字式電壓表、電源指示燈(deng)，保險，）

2、直流繼電器模塊（配3只(zhi)直(zhi)流(liu)繼(ji)電器，所有(you)開關量(liang)端(duan)子(zi)引到面板上，有(you)相應的指示燈指示）

3、控制按鈕模塊（3只一常(chang)(chang)開(kai)一常(chang)(chang)閉復位按鈕開(kai)關(guan)，3只一常(chang)開(kai)一常(chang)閉自鎖按鈕開(kai)關）

4、PLC主(zhu)機(ji)模塊（FX1S20MR）

5、單(dan)作用(yong)氣(qi)缸、雙作用(yong)氣(qi)缸、磁(ci)性(xing)開(kai)關、旋轉氣(qi)缸、旋鈕(niu)閥(fa)、三聯件(jian)、減(jian)壓閥(fa)（帶壓力表）、手動(dong)換(huan)向閥(fa)、單(dan)電(dian)磁(ci)換(huan)向閥(fa)、雙電(dian)磁(ci)換(huan)向閥(fa)、雙電(dian)磁(ci)換(huan)向閥(fa)、單(dan)氣(qi)換(huan)向閥(fa)、雙氣(qi)換(huan)向閥(fa)、行(xing)程(cheng)閥(fa)（機控）、行(xing)程(cheng)閥(fa)（按鈕(niu)）、或門型梭閥(fa)、快速排氣(qi)閥(fa)、單(dan)向節(jie)流閥(fa)、單(dan)向閥(fa)、順(shun)序閥(fa)、氣(qi)容(rong)、雙壓閥(fa)等(deng)基本配(pei)置。

三、氣動基本實訓回路

1、單作(zuo)用氣缸的換(huan)向回路(lu)                 ;

2、雙作(zuo)用(yong)氣缸(gang)的換向回路

3、單(dan)作用氣缸速度(du)控制回路

4、雙作用氣缸單向調速回路

5、雙作(zuo)用氣(qi)缸(gang)雙向調速回路(lu)  ;

6、速度換接回(hui)路

7、緩沖回路                   ;           ;

8、二次(ci)壓力控制(zhi)回路    ;

9、高(gao)低壓轉換回(hui)路

10、計數(shu)回路

11、延時回路

12、過(guo)載保護回路(lu)

13、互鎖(suo)回路

14、單缸單往復控制回路(lu)

15、單缸連(lian)續往復動作回路

16、直(zhi)線缸(gang)(gang)、旋轉缸(gang)(gang)順序動作(zuo)回路

17、多(duo)缸順序動作(zuo)回(hui)路

18、雙缸、同步(bu)動作(zuo)回(hui)路

19、四缸聯(lian)動回路

20、卸荷回路

 21、或門型(xing)梭閥的應用回路

22、快速排氣(qi)閥應用回路

23、與(yu)門雙壓閥的應(ying)用回路

24 電控二位三通控制單作用缸回路(lu)

25 雙手(shou)操作（串聯）回路

26 ‘‘兩(liang)地(di)’’操作（并聯）回路(lu)

27 具有互鎖的(de)‘‘兩地’’單獨操作回路(lu)

四、氣動與(yu)PLC控制實訓裝置(zhi)配置(zhi)清單
