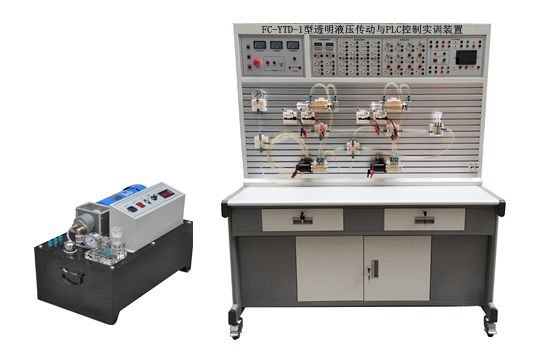

FC-YTD-1型(xing)透(tou)明液壓傳動(dong)與PLC控制實訓裝置(zhi)

一、概 述

透明液壓傳動與PLC控制實訓(xun)裝置采用透(tou)明有機玻(bo)璃外殼的液(ye)(ye)壓(ya)(ya)(ya)元件及防漏(lou)透(tou)明油管，能(neng)清(qing)晰直觀(guan)的觀(guan)察到(dao)液(ye)(ye)壓(ya)(ya)(ya)元件的內部結(jie)構和液(ye)(ye)壓(ya)(ya)(ya)油流動的工(gong)作過(guo)程。可開設液(ye)(ye)壓(ya)(ya)(ya)傳(chuan)動演示、多(duo)種(zhong)控制方式(shi)（手動、繼電器(qi)、PLC）的(de)基本回路(lu)及組態仿(fang)真實訓(xun)。適合(he)各大中專院校機(ji)電類專業“液壓傳(chuan)動(dong)”、“液壓與氣壓傳(chuan)動(dong)”等課(ke)程的(de)教學實訓(xun)需要(yao)。

二、特 點

1.直觀性強 液(ye)(ye)壓(ya)元件皆采用透明(ming)有機玻璃為(wei)外殼(ke)，液(ye)(ye)壓(ya)油采用紅色，可以很清(qing)晰(xi)的(de)觀察到液(ye)(ye)壓(ya)閥的(de)工作原理過程和液(ye)(ye)壓(ya)回(hui)路中(zhong)油液(ye)(ye)的(de)流動方向(xiang)。

2.噪音低 為了(le)解(jie)決液(ye)壓傳動機構噪聲大(da)、振(zhen)(zhen)(zhen)動大(da)的缺點，本實訓裝置將電機和(he)(he)泵軸承式連接（一體化），再和(he)(he)油箱固定在一起(qi)，在振(zhen)(zhen)(zhen)源處加防(fang)振(zhen)(zhen)(zhen)圈，油箱和(he)(he)控制屏單(dan)獨放置，使振(zhen)(zhen)(zhen)源和(he)(he)其(qi)它機構不形成(cheng)共振(zhen)(zhen)(zhen)，大(da)大(da)降低了(le)裝置的噪聲和(he)(he)振(zhen)(zhen)(zhen)動。

3.控制方式(shi)多(duo)樣 液(ye)壓回路(lu)可采(cai)用獨立的繼電(dian)器(qi)控制單元進行電(dian)氣控制，也可采(cai)用PLC控制。

4.實操性強 液壓(ya)回路(lu)采用(yong)帶(dai)快速(su)接頭的透明軟管，電控回路(lu)采用(yong)帶(dai)防護功能的專用(yong)實(shi)(shi)訓(xun)(xun)連接導線，實(shi)(shi)訓(xun)(xun)時由學生根據實(shi)(shi)訓(xun)(xun)指(zhi)導書(shu)或自行設計(ji)(ji)，手動搭(da)建(jian)實(shi)(shi)訓(xun)(xun)回路(lu)；配套液壓(ya)元件齊全，可自行設計(ji)(ji)較為(wei)復雜的應用(yong)系統。

5.安全(quan)性好 帶有電流(liu)型漏電保護，對地漏電電流(liu)超過30mA即切斷(duan)電源；電氣控制采用直流24V電源(yuan)，并(bing)帶有過(guo)流保護(hu)，防止誤操作損(sun)壞(huai)設備；系(xi)統額定壓力為0.8MPa，當(dang)超越此值時，自(zi)動卸荷(he)。三、技術參(can)數

1、電(dian)源：AC220V允差±l0%，50Hz；

2、直流電(dian)源輸(shu)入AC220V  輸出DC24V/3A

2、裝置容量(liang)：≤1kVA；

3、工(gong)作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺(chi)寸(cun)：1500mm×700mm×1750mm

6、液壓泵站(zhan)：

（1）系統額定壓力0.8MPa；

（2）定量齒輪泵-電機(ji)1套：采(cai)用內軸一體式安(an)裝，結構緊湊，噪音低；定(ding)量

齒(chi)輪泵：額(e)定流量6L∕min，壓力2.5 MPa；電(dian)機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。

（3）油箱(xiang)：公頃(qing)容積45L；附有油溫液位計、過濾(lv)器、空氣濾(lv)清器、耐震壓

力表，L-HL46號液壓油；

7、液壓元件：

采(cai)用透明工(gong)藝加工(gong)而成，工(gong)作壓力(li)2.0MPa。每(mei)個透明液壓元件(jian)皆

配有底板，可方便、隨意(yi)地(di)安放(fang)在操(cao)作面板上。油路(lu)搭接采用(yong)快換接頭，

而且采用透(tou)明軟管，可清(qing)晰直(zhi)觀看(kan)見油路(lu)的流(liu)動(dong)，不漏油。

  10、電器控制單元：

   （1）電源(yuan)模塊：電源(yuan)部分別配(pei)有一個380V電(dian)壓(ya)(ya)表、直流電(dian)壓(ya)(ya)表、電(dian)流表，

監視(shi)裝置的輸(shu)入交、直流電(dian)源及(ji)電(dian)流指示。啟(qi)動/停(ting)止(zhi)按鈕主(zhu)要用于控(kong)

制液壓泵(beng)站與氣(qi)泵(beng)是否通電(dian)(dian)。配置急停按鈕(niu)等，提供電(dian)(dian)氣(qi)控制電(dian)(dian)路中的

AC220V交流電壓、DC24V直(zhi)流電壓(ya)。

（2）PLC主(zhu)機模(mo)塊(kuai)：主(zhu)機選用三菱(ling)FX1S-20MR主機，12路(lu)DC輸入／8路繼(ji)

     電器輸出。

（3）配有控制(zhi)模(mo)塊(kuai)：PLC輸(shu)入、輸(shu)出模(mo)塊；繼電器模(mo)塊；控制按鈕模(mo)塊；時

     間繼電器模塊等。

11、電磁換向(xiang)閥：DC24V  .吸力3mpa

四、主要特點

1、液壓PLC控(kong)制(zhi)實(shi)訓裝(zhuang)置主要由實(shi)訓桌、實(shi)訓臺、液壓元件和電器(qi)控(kong)制(zhi)器(qi)件、可編程控(kong)制(zhi)器(qi)（PLC）等器件組成。

2、實(shi)訓桌(zhuo)、實(shi)訓臺為鐵(tie)質雙(shuang)層亞光密(mi)紋噴塑結構，實(shi)訓桌(zhuo)抽屜(ti)內存放液壓元(yuan)件等。

3、配(pei)(pei)備全常用(yong)液壓元件(jian)：每個液壓元件(jian)均配(pei)(pei)有安裝(zhuang)底(di)板，可方便、隨意地將液壓元件(jian)安放在鋁合(he)金型材面板上（面板帶(dai)“T”溝(gou)槽形式的鋁(lv)合金(jin)型材結構）。油路搭(da)接(jie)采用快換接(jie)頭，拆接(jie)方(fang)便，不(bu)漏油。

4、實訓元件均為(wei)透明有機材料制成，便于了解掌(zhang)握幾十種常用(yong)液壓元件的(de)結構，性能及用(yong)途。掌(zhang)握幾十種基(ji)本回路的(de)工作(zuo)原理，實驗組裝回路快捷、方便。

5、通過機械(xie)控(kong)(kong)，傳統繼電器控(kong)(kong)制(zhi)，先進的PLC自動控(kong)制與PLC編程及監控技(ji)術于一體，靈活(huo)實現其功(gong)能。

6、實驗控制單(dan)元(yuan)也可(ke)以采用(yong)獨立的(de)繼電器控制單(dan)元(yuan)進行(xing)電氣控制，通(tong)過比

較，突(tu)出(chu)PLC可(ke)編程(cheng)序控制的優(you)越性和先進性，加深對(dui)PLC編程(cheng)器的了解與掌握。

五、透明液壓PLC控制(zhi)基本實訓回(hui)路

1、用手(shou)動換向閥(fa)的換向回路。

2、用中位機能(neng)換向閥的(de)用鎖回路。

3、用液控(kong)平向(xiang)閥的閉鎖(suo)回(hui)路。

4、壓力(li)調定(ding)回路。

5、二級壓(ya)力控(kong)制回(hui)路。

6、用減(jian)壓(ya)閥的減(jian)壓(ya)回路。

7、用增壓(ya)缸的增壓(ya)回(hui)路。

8、用H型換向閥的卸(xie)載回路。

9、進(jin)油(you)節流調速回路。

10、回(hui)油節流調(diao)速(su)回(hui)路。

11、調速齒輪(lun)泵的換向調速回路(lu)。

12、調(diao)速齒(chi)輪泵和調(diao)速閥組(zu)成的復合調(diao)速回路。

13、流量閥短接的速度換接回(hui)路。

14、用調(diao)速(su)閥串連聯的二次進給同路。

15、用調速閥并聯(lian)的二次(ci)進給同路。

16、用順序閥的順序動作(zuo)回路。

17、用壓力繼電回(hui)的(de)順(shun)序(xu)動作回(hui)路。

18、用行程開(kai)關控(kong)制(zhi)的順序動作回路。

19、用行(xing)程換向閥的順序動作回路。

20、串聯(lian)液壓(ya)缸的(de)同(tong)步回路。

21、用先導(dao)型溢流(liu)閥控制的換向(xiang)回路。

22、用單向閥的(de)保壓回路。

23、用換向閥的保壓回路。

24、PLC編程軟(ruan)件學習(xi)和使用

25、PLC與計算機的通(tong)訊(xun)，在線(xian)調試、監控

26、PLC控制(zhi)的液壓基(ji)本回路實訓（優(you)化(hua)控制(zhi)）

六、液壓元件

七、透明液壓(ya)實訓裝(zhuang)置清單
