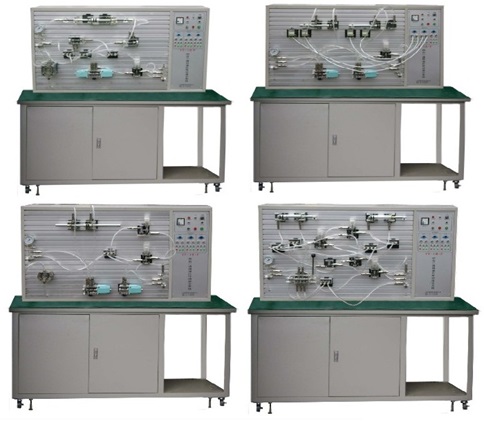

FC-Y88四合一透明液壓(ya)傳動(dong)演(yan)示(shi)系統

為了適應(ying)在短暫課堂(tang)時間內，完成多個液壓(ya)油路的(de)(de)教學內容。同(tong)時對比演示(shi)多個不同(tong)油路的(de)(de)工作(zuo)原理。而且，使油路系統(tong)的(de)(de)安裝調試(shi)有(you)必要(yao)的(de)(de)程序(xu)且不占(zhan)用(yong)上課教學時間。就必須有(you)多臺(tai)設備同(tong)時工作(zuo)

同時，FC-Y88 型透(tou)明液(ye)壓演示系統對實驗回路之(zhi)一進行組合實驗時(shi)，使80% 的透(tou)明液壓(ya)元件(jian)閑置，能(neng)否進(jin)行利用FC-Y88型四合一透明液壓傳動演示(shi)系統，在增(zeng)加與保(bao)證實驗項目及功能的前提下(xia)， 根據在同一課時做不(bu)同演示(shi)實驗的(de)原則，有效利用透(tou)明液壓元件(jian)進行優化組合，使產(chan)品的(de)性能(neng)價格下降40% 。

一、特(te)點

1、可通過(guo)多臺不(bu)同的(de)實驗(yan)回路進行對比，加深對液壓(ya)回路原理(li)的(de)理(li)解(jie)。

2、多臺可同(tong)時(shi)操作運(yun)行，運(yun)行不同(tong)回路(lu)。

3、可只需要(yao)一套(tao)液壓元(yuan)件(jian)，便可同時組成不同回(hui)路，節(jie)省元(yuan)件(jian)資源(yuan)。

4、電氣控制簡單(dan)，方便易行。采用網板型(xing)安插組(zu)(zu)裝形式，組(zu)(zu)裝回(hui)路快捷方便。

5、實(shi)驗臺為鐵質(zhi)雙層亞光密紋噴塑結構，美觀(guan)大方。

二、技術參數

1、電源(yuan)：輸入220V 50Hz

2、電(dian)氣控(kong)制(zhi)面板(ban)：它具有三(san)組功(gong)能電(dian)路。控(kong)制(zhi)組一(yi)按(an)鈕控(kong)制(zhi)換向閥1，控制組(zu)二按鈕控制換向(xiang)閥(fa)2，輸(shu)(shu)入(ru)控制(zhi)電路(lu)的(de)常閉按鈕均串聯常閉停(ting)止輸(shu)(shu)入(ru)插孔，其他控制(zhi)電路(lu)均并聯常開輸(shu)(shu)入(ru)插孔，利(li)于外接控制(zhi)，每組電路(lu)的(de)換向1、換向2都具有互鎖輸出功能。

3、實(shi)驗(yan)專用齒輪泵站：油泵電(dian)機：Z250 直流電動機，功(gong)率：250W，并配(pei)專用穩(wen)壓直流調速器，調速范(fan)圍(wei)：0-1700rpm

4、電(dian)磁換向(xiang)閥：AC42V.吸(xi)力30N

5、尺寸大(da)小：1500mm×650mm×1700mm（單臺

三、元件配(pei)置

壓(ya)(ya)力表，油箱，溢流(liu)閥(fa)(fa)，節(jie)流(liu)閥(fa)(fa)，單(dan)向閥(fa)(fa)，液控(kong)單(dan)向閥(fa)(fa)，調速閥(fa)(fa)，順序閥(fa)(fa)，減壓(ya)(ya)閥(fa)(fa)，雙作用油缸(gang)，彈簧作用油缸(gang)，增(zeng)壓(ya)(ya)油缸(gang)，二(er)(er)位四通電磁(ci)換向閥(fa)(fa)，二(er)(er)位二(er)(er)通電磁(ci)換向閥(fa)(fa)，“O”型三位四通電磁換向閥，“H”型三(san)位四通電(dian)磁換向閥，“M”型三位四通(tong)電磁換向閥，壓力繼電器，行程開關等。

五、基本實驗項目

1、用手動換(huan)向閥(fa)的換(huan)向回路。

2、用中位機(ji)能換向閥的(de)用鎖(suo)回路。

3、用液控平向閥的閉鎖回路。

4、壓(ya)力調定(ding)回路。

5、二級壓力(li)控制回路。

6、用減壓(ya)閥的減壓(ya)回路。

7、用增壓缸的增壓回路。

8、用H型換向閥(fa)的卸載回路。

9、進油節流調速(su)回路。

10、回(hui)油節流調速回(hui)路。

11、調速齒輪泵的換向調速回路。

12、調(diao)速齒輪泵和調(diao)速閥組成的(de)復合調(diao)速回路。

13、流(liu)量閥短(duan)接的速度換接回路。

14、用(yong)調速閥串(chuan)連聯的二次進給同(tong)路(lu)。

15、用調速閥并(bing)聯的二次進給同路。

16、用順序閥(fa)的順序動作(zuo)回路。

17、用(yong)壓力繼電(dian)回的(de)順(shun)序動作回路。

18、用(yong)行程(cheng)開(kai)關控制(zhi)的順序動作(zuo)回路。

19、用行程換(huan)向(xiang)閥的順序動(dong)作回路(lu)。

20、串聯液壓(ya)缸的同步回路。

21、二位(wei)三通起停回路。

22、快速差動連接(jie)回(hui)路。

FC-Y88型透(tou)明液壓傳動系(xi)統(tong)配置
