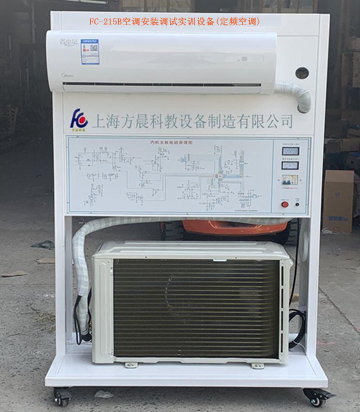

FC-215B空調安裝調試實訓設備(定頻空調)
一、 設備整體結構和特點
1. 采(cai)用鐵(tie)質鈑金框架(jia)雙(shuang)層亞光密紋噴塑結構，實訓(xun)臺底部配置有(you)四個萬向輪方便(bian)移動。
2. 空(kong)調器的(de)內(nei)機和(he)外(wai)機分(fen)別(bie)安裝在實(shi)訓臺(tai)的(de)上端模(mo)擬(ni)墻和(he)底座上，采(cai)用1.5P美的(de)定(ding)頻/變頻空(kong)調，可以模(mo)擬(ni)現實(shi)中的(de)空(kong)調的(de)拆裝維修(xiu)等(deng)。
3. 實訓(xun)臺的(de)(de)正(zheng)面(mian)中間部分安(an)裝一塊鋁(lv)塑材質噴繪的(de)(de)空調電氣的(de)(de)原(yuan)理(li)圖(tu)，方(fang)便學生觀看學習空調的(de)(de)電氣原(yuan)理(li)。
4. 實訓(xun)臺的(de)后面中(zhong)間部(bu)(bu)分(fen)安裝(zhuang)一塊(kuai)故(gu)障(zhang)考核板(ban)，通(tong)過(guo)考核器來進行(xing)對空(kong)(kong)調(diao)(diao)的(de)故(gu)障(zhang)設(she)置，可(ke)以(yi)實現(xian)如果做故(gu)障(zhang)時，我(wo)們(men)可(ke)以(yi)通(tong)過(guo)我(wo)們(men)外(wai)部(bu)(bu)的(de)空(kong)(kong)調(diao)(diao)控制板(ban)進行(xing)設(she)置故(gu)障(zhang)，或者(zhe)直接(jie)用外(wai)部(bu)(bu)線路板(ban)直接(jie)運行(xing)控制空(kong)(kong)調(diao)(diao)。
5. 同時如果不想用外部的空(kong)調板(ban)控制(zhi)，也(ye)可(ke)以(yi)切換成空(kong)調的原(yuan)機線(xian)路板(ban)進行控制(zhi)。
二、 電氣系統智能實訓考核模塊
1. 首先我們這個(ge)電氣(qi)考核(he)模(mo)塊是安(an)裝在實(shi)訓臺的后(hou)(hou)方(fang)，高度方(fang)便學生操作。可以實(shi)現整機前面可以讓(rang)學生觀看原理圖學習原理，后(hou)(hou)面練習考核(he)故障(zhang)。
2. 假如更換室內外機，可以實(shi)現(xian)不(bu)影響電(dian)氣實(shi)訓考核模塊的故(gu)障考核和使(shi)用(yong)。
3. 電氣實訓考核模(mo)塊采用要求中提到的(de)，和原機一樣的(de)線路板。
4. 空調實(shi)訓設備(bei)故障考(kao)核模塊
1) 2臺定頻空(kong)調(diao)(diao)實訓(xun)考核模(mo)(mo)塊，裝有(you)一個(ge)可(ke)以設置(zhi)外(wai)(wai)部原裝空(kong)調(diao)(diao)線(xian)路板故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)的(de)智能(neng)考核器和一塊原裝的(de)空(kong)調(diao)(diao)主板。考核模(mo)(mo)塊上(shang)(shang)(shang)(shang)我們(men)直接(jie)在(zai)外(wai)(wai)部的(de)線(xian)路板上(shang)(shang)(shang)(shang)做好(hao)故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)，（如：內風機故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)、傳感器故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)、空(kong)調(diao)(diao)的(de)外(wai)(wai)風機故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)、四(si)通閥(fa)故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)等(deng)）。把(ba)外(wai)(wai)部線(xian)路板的(de)線(xian)接(jie)上(shang)(shang)(shang)(shang)公頭帶針的(de)插(cha)(cha)(cha)座(zuo)(zuo)，留有(you)足夠的(de)長度。做故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)時(shi)只需把(ba)空(kong)調(diao)(diao)的(de)內機插(cha)(cha)(cha)頭拔掉(diao)插(cha)(cha)(cha)到我們(men)引過來的(de)插(cha)(cha)(cha)座(zuo)(zuo)上(shang)(shang)(shang)(shang)就可(ke)以了。通過把(ba)空(kong)調(diao)(diao)線(xian)路板的(de)線(xian)插(cha)(cha)(cha)到各個(ge)插(cha)(cha)(cha)口(kou)上(shang)(shang)(shang)(shang)，然后通過智能(neng)考核器設置(zhi)故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)從而達到考核效果。
2) 1臺變頻實訓考核(he)模塊(kuai)，裝有(you)(you)一(yi)個可以設(she)置(zhi)外部(bu)原(yuan)裝空調(diao)線(xian)路板(ban)(ban)(ban)故(gu)(gu)(gu)(gu)障的(de)智能考核(he)器和兩(liang)塊(kuai)原(yuan)裝的(de)空調(diao)主板(ban)(ban)(ban)（一(yi)塊(kuai)是內機(ji)(ji)的(de)主板(ban)(ban)(ban)，一(yi)塊(kuai)是外機(ji)(ji)的(de)主板(ban)(ban)(ban)）。考核(he)模塊(kuai)上(shang)我(wo)們直接在外部(bu)的(de)兩(liang)塊(kuai)線(xian)路板(ban)(ban)(ban)上(shang)做好(hao)故(gu)(gu)(gu)(gu)障，（如：內風機(ji)(ji)故(gu)(gu)(gu)(gu)障、內外機(ji)(ji)傳感器故(gu)(gu)(gu)(gu)障、空調(diao)的(de)外風機(ji)(ji)故(gu)(gu)(gu)(gu)障、四通(tong)閥故(gu)(gu)(gu)(gu)障等）。把外部(bu)線(xian)路板(ban)(ban)(ban)的(de)線(xian)接上(shang)公頭帶針的(de)插(cha)座，留有(you)(you)足(zu)夠的(de)長度。做故(gu)(gu)(gu)(gu)障時只需把空調(diao)的(de)內機(ji)(ji)插(cha)頭拔掉插(cha)到(dao)我(wo)們引過(guo)來的(de)插(cha)座上(shang)就可以了。通(tong)過(guo)把空調(diao)線(xian)路板(ban)(ban)(ban)的(de)線(xian)插(cha)到(dao)各個插(cha)口上(shang)，然后(hou)通(tong)過(guo)智能考核(he)器設(she)置(zhi)故(gu)(gu)(gu)(gu)障從而(er)達(da)到(dao)考核(he)效(xiao)果。
3) 外部考核模塊上還設(she)有(you)電(dian)流表、電(dian)壓表、漏電(dian)開關、電(dian)源指示燈等。方(fang)便學(xue)生觀看(kan)整(zheng)機運(yun)行的(de)電(dian)流電(dian)壓等維修參(can)數。
5. 關于要求中(zhong)的(de)安(an)裝高壓表和低壓表這個可以實現，我們會根據實際空間把它安(an)裝在(zai)面(mian)板上(shang)(shang)或裝在(zai)表架上(shang)(shang)安(an)裝在(zai)容易觀察的(de)位置。壓力(li)表的(de)后面(mian)接(jie)上(shang)(shang)毛(mao)細管，毛(mao)細管后面(mian)再接(jie)上(shang)(shang)銅(tong)手閥(fa)。高壓表接(jie)一(yi)個銅(tong)手閥(fa)，低壓表接(jie)一(yi)個銅(tong)手閥(fa)，然(ran)后手閥(fa)的(de)另一(yi)端(duan)接(jie)口預留出來固定在(zai)實訓(xun)臺上(shang)(shang)。
三(san)、 設備的參數
1. 輸入電源(yuan)：單相(xiang)三(san)線～220V±10% 50Hz帶(dai)漏電保護
2. 外(wai)形尺寸(cun)：1100*600*1700
3. 額定功率：≥2.5KW
4. 制冷劑：變頻R410 定頻22
四、 可以實現故障考核項目
1. 壓縮機溫度(du)保護器開路
2. 室(shi)內溫度傳感器(qi)開(kai)路
3. 室內管(guan)溫傳感器開路
4. 室內(nei)風機高、中、低速故障
5. 擺(bai)風電機故障
6. 電源(yuan)保險絲故(gu)障
7. 室內機(ji)和室外機(ji)通訊故(gu)障
8. 環境溫度傳感器故障
9. 外機盤管溫度傳感器故障
10. 5V電(dian)源故障
11. 外風機故障
12. 四通(tong)閥(fa)線圈故障
五(wu)、 實訓項目
1. 分體空調(diao)制(zhi)冷管路制(zhi)作與(yu)連接(jie)實(shi)訓
2. 分體空調制冷系統(tong)調試實訓
3. 分體空調安裝、移機實訓
4. 制冷劑回收實訓
5. 分體空調制冷(leng)系統故障模擬實訓
6. 電氣系統智能(neng)實(shi)訓(xun)和考核實(shi)訓(xun)
