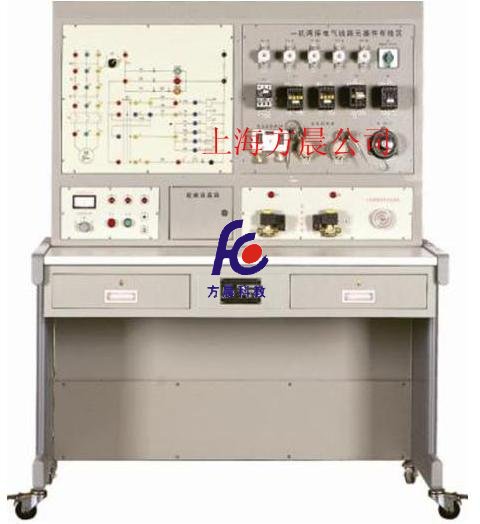

一、產品概述
“一機兩庫電氣實訓考核裝置”是根據教(jiao)育(yu)部“振興(xing)21世(shi)紀職(zhi)(zhi)業(ye)教(jiao)育(yu)課程改革和教(jiao)材建設規(gui)劃(hua)”的教(jiao)學(xue)要(yao)(yao)求，按(an)照職(zhi)(zhi)業(ye)學(xue)校的教(jiao)學(xue)和實訓要(yao)(yao)求研制(zhi)和開發(fa)的產品。
該裝置適(shi)(shi)合高等職(zhi)業(ye)院(yuan)校(xiao)、中等職(zhi)業(ye)學(xue)校(xiao)和本(ben)科(ke)院(yuan)校(xiao)的(de)(de)機(ji)電(dian)設(she)(she)備(bei)(bei)安裝與(yu)(yu)維修、機(ji)電(dian)技(ji)術應用、電(dian)氣運行(xing)與(yu)(yu)控制(zhi)、電(dian)氣技(ji)術應用、電(dian)機(ji)與(yu)(yu)電(dian)器(qi)、制(zhi)冷和空(kong)(kong)調設(she)(she)備(bei)(bei)運用與(yu)(yu)維修等專(zhuan)業(ye)的(de)(de)《制(zhi)冷空(kong)(kong)調機(ji)器(qi)設(she)(she)備(bei)(bei)》、《制(zhi)冷空(kong)(kong)調裝置的(de)(de)安裝操(cao)作(zuo)與(yu)(yu)維修》、《制(zhi)冷空(kong)(kong)調自動化》、《空(kong)(kong)氣調節技(ji)術與(yu)(yu)運用》等課程的(de)(de)教(jiao)學(xue)與(yu)(yu)實訓。適(shi)(shi)合機(ji)電(dian)類專(zhuan)業(ye)的(de)(de)實訓，適(shi)(shi)合制(zhi)冷及相關專(zhuan)業(ye)中級(ji)、高級(ji)工的(de)(de)鑒定及考核。
二、裝置特點
1.直觀性強：電(dian)氣元件真實(shi)布局(ju)于面板表面，以便學生了解(jie)一機兩(liang)庫控(kong)制電(dian)路各部(bu)件的實(shi)物(wu)結構，并可(ke)直觀觀察相應部(bu)件的運行動(dong)作情(qing)況，還設有工作狀態指示燈，便于實(shi)訓操作。
2.實(shi)訓性強：設(she)有故(gu)障(zhang)箱(xiang)，老師可(ke)對裝置直接(jie)設(she)置電路故(gu)障(zhang)，實(shi)現(xian)對學生進(jin)行(xing)故(gu)障(zhang)排除(chu)實(shi)訓及(ji)技(ji)能鑒定
三、技(ji)術性能
1.輸入電源：三(san)相四線（或三(san)相五線）～380V±10% 50Hz
2.工作環(huan)境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量(liang)：＜0.2kVA
4.重 量：100kg
5.外形尺寸：120cm×73cm×150cm
6.安全(quan)保護：具有漏電流保護裝置，安全(quan)符合國家標準
四、實訓裝置(zhi)的基本配置(zhi)及(ji)功能
電(dian)源控制(zhi)部分
(1)交(jiao)(jiao)流電源：提供控制屏工作所需(xu)的三相交(jiao)(jiao)流電源，可由電源總開關(guan)來(lai)控制。配有(you)一只指(zhi)(zhi)針式(shi)交(jiao)(jiao)流電壓表，通過切換開關(guan)可指(zhi)(zhi)示輸入電網(wang)電壓值(zhi)。
(2)安全(quan)保(bao)護(hu)體系(xi)：設有電(dian)流(liu)型漏電(dian)保(bao)護(hu)、過流(liu)保(bao)護(hu)、過載保(bao)護(hu)、接地(di)保(bao)護(hu)，可對人身(shen)及(ji)設備進行(xing)有效(xiao)保(bao)護(hu)。
2.一機兩庫電氣控制原(yuan)理圖(tu)面板
面板上印有一機(ji)兩庫電氣(qi)控(kong)制(zhi)原理圖，并(bing)設有相應測試點，便于學生分(fen)析測量。提供紅、黃(huang)、綠三個(ge)信號(hao)燈，可分(fen)別指(zhi)示“控(kong)制(zhi)回路電源”、“準備狀態(tai)”、“運行狀態(tai)”。
3.一(yi)機兩(liang)庫電氣線路元器(qi)件布線面板
提(ti)供萬能轉換(huan)開關、壓力控制器、溫度控制器、熱繼電(dian)器、中間繼電(dian)器、電(dian)鈴等(deng)真實部(bu)件(jian)，并(bing)布局于面板表面，以便學(xue)生了解(jie)一機(ji)兩庫控制電(dian)路各部(bu)件(jian)的(de)實物結(jie)構，并(bing)可直觀地觀察相應部(bu)件(jian)的(de)運行動作情(qing)況。
4.電磁閥、三(san)相異(yi)步電動機(ji)放置區
配有電磁閥2只(zhi)，分別控制兩個(ge)冷庫的供液情(qing)況；三相鼠籠式異(yi)步電動機(ji)1臺，用(yong)于模擬(ni)壓縮機(ji)電機(ji)的工作(zuo)情(qing)況。
5.故障箱
故障設置箱內設24個鈕子(zi)開(kai)關，都(dou)己經(jing)接到相應測試點，用來設置故障及恢(hui)復正常工作
6.實訓(xun)桌(zhuo)
實訓桌為鐵質雙層亞光密(mi)紋噴塑(su)結構，桌面為防火、防水(shui)、耐磨(mo)高密(mi)度板，結構堅固，造型美觀大方；設有兩個(ge)大抽屜，用(yong)于(yu)放置工(gong)具(ju)及資料等。桌面用(yong)于(yu)安裝電源(yuan)控制(zhi)屏(ping)并提供一個(ge)寬敞舒適的工(gong)作臺(tai)面。實訓桌還設有四個(ge)萬(wan)向輪，便于(yu)移動(dong)和固定。
五、實訓項目(mu)
1、一機兩庫電氣元器件識別(bie)與(yu)檢測
2、一(yi)機兩(liang)庫(ku)電氣控制系統的運行
3、一機兩庫(ku)電氣(qi)故(gu)障(zhang)檢測與維(wei)修(xiu)
1）熔繼(ji)器與控制線路之間(jian)的連(lian)接(jie)線斷路
2）主令開關(guan)第一路SA（1-6）與(yu)中間(jian)繼電器KZ1、KZ2（6-7）常開觸點之間(jian)的連(lian)線斷路
3）主令開關(guan)第一(yi)路SA（1-6）斷路
4）中(zhong)間(jian)繼電器KZ3(7-8)常(chang)開觸點與中(zhong)間(jian)繼電器KZ1、KZ2（6-7）常(chang)開觸點之間(jian)的連線(xian)斷路
5）交(jiao)流接(jie)觸(chu)器(qi)KM(3-8)電磁線圈斷(duan)路(lu)
6）主(zhu)令開關第二路(lu)SA（1-9）斷開
7）壓力保護繼(ji)電器PR與主(zhu)令開關的第二(er)路SA（1-9）之間的連線(xian)斷路
8）熱保護繼電器FR與壓力保護繼電器PR之間的連線斷路
9）中間繼電(dian)器KZ3(3-11)電(dian)磁(ci)線圈(quan)斷路
10）中間(jian)繼電器KZ3電磁線圈與熱保護繼電器FR常閉觸點之間(jian)的連(lian)線斷路
11）中間繼電(dian)器(qi)KZ1、KZ2常開觸(chu)點及(ji)溫控器(qi)TM1、TM2與主令(ling)開關第三路(lu)SA之(zhi)間的連線斷路(lu)
12）主令開(kai)關(guan)第(di)三(san)路SA(1-12)斷(duan)開(kai)
13）中間繼電器KZ3(1-9)常(chang)開觸點(dian)與主令開關(guan)第三路SA(1-12)之(zhi)間的連線斷路
14）中間繼電(dian)器KZ1(3-13)電(dian)磁線圈(quan)斷路
15）中間(jian)繼電器(KZ1)電磁(ci)線圈(quan)與溫控器TM1常開觸點之(zhi)間(jian)的(de)連線斷路(lu)
16）交流(liu)接(jie)觸(chu)器(qi)KM主觸(chu)點(dian)與熱(re)保護繼電器(qi)FR主觸(chu)點(dian)之間的連線(xian)斷路
17）中間繼電器(KZ2)電磁線(xian)圈與溫(wen)控器TM2常開觸點之間的(de)連線(xian)斷路
18）中間繼(ji)電(dian)器KZ2(3-14)電(dian)磁線圈斷路
19）熱保護繼電器FR主觸點與壓縮機電機之(zhi)間(jian)的連(lian)線斷路
20）熔斷(duan)器(qi)與交流接觸器(qi)KM主觸點之間的連線斷(duan)路
21）電磁閥DF1(3-15)電磁線圈斷(duan)路(lu)
22）電(dian)磁(ci)閥(DF1)電(dian)磁(ci)線圈與中(zhong)間(jian)繼電(dian)器KZ1(12-15)常開觸點之間(jian)的連線斷路
23）電磁閥DF2(3-16)電磁線圈斷路
24）電(dian)磁(ci)(ci)閥(DF2)電(dian)磁(ci)(ci)線圈與中間繼電(dian)器KZ2(12-16)常開觸點之間的連線斷(duan)路
