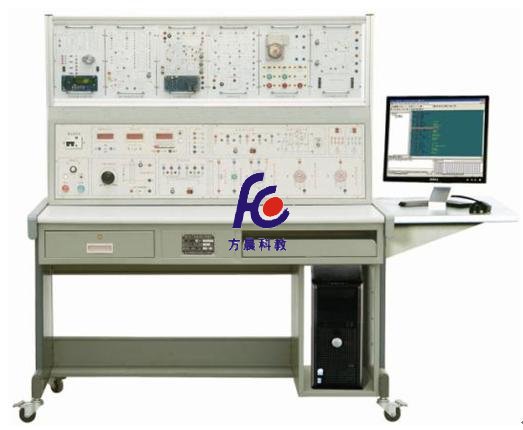

FCZD-1型制冷電子基礎技能實訓裝置

一、產品概述

“制冷電子基礎技能實訓裝置”根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材研制生產的，可以用于對初級制冷設備維修工、中級制冷設備維修工、制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。該實訓裝置不僅可供學生學習鍛煉，有利于開展技能鑒定、考核工作，更是制冷設備維修工技能考核的理想設備。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術、空調器微電腦電路檢修等專業課程。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》、《制冷裝置電氣控制系統原理與檢修》等課程。
二、裝置特點
1.電氣控制線路或電子線路實訓元件裝在實訓箱中，操作方便、更換便捷，具有可擴展功能
2.設備設有電流型漏電保護器、過載保護、接地保護，確保操作者的安全；各測量儀表均有可靠的保護功能，使用安全可靠
3.可進行模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
4.實訓連接線及插座采用防觸電的結構，使用安全、可靠、防觸電
三、技術性能
1.輸入電源：單相三線～220V±10%  50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85% (25℃)  海拔＜4000m
3.裝置容量：＜0.2kVA
4.外形尺寸：1600mm×730mm×1300mm
四、實訓基本配置及功能
實訓裝置由實訓臺，實訓掛箱等組成:
實訓臺
1.實訓臺包括空氣開關、電源插座、交流電壓表、交流電流表、溫度表、直流電源、交流電源。
2.交流電壓表 測量范圍０～500V，用于實操訓練過程中對交流電壓信號的測量
3.直流電流表 測量范圍０～200V，用于實操訓練過程中對直流電壓信號的測量
4.溫度表 提供三位半數字溫度表1只，測量環境溫度及實操訓練中待測點的溫度
5.直流電源 提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能
6.交流電源 提供兩組8.5V和兩組17.5V
五、實訓掛箱

序號	掛箱名稱	功能
1	元件單元實訓箱	提供常用元件
2	模擬電路基礎實訓單元箱	提供制冷電路中的復位電路；串、并聯穩壓電路
3	電源電路單元箱	提供電源電路
4	數字電路基礎實訓單元箱	提供555時基電路和R-S觸發電路
5	電子溫控實訓單元箱	提供電子溫控電路圖及線路板
6	可控硅調速實訓單元箱	提供可控硅調速電路圖及線路板
7	步進電機驅動實訓單元箱	提供步進電機驅動電路圖及線路板
8	低溫除霜電路實訓單元箱	提供低溫除霜電氣電路圖及線路板
9	熱泵空調電氣實訓單元箱	提供熱泵空調電氣電路圖及線路板

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動。
七、實訓項目
1.二極管的特性與應用單元實訓
2.晶體管的特性與應用單元實訓
3.串并聯型穩壓電路單元實訓
4.穩壓電路應用單元實訓
5.電源電路單元實訓
6.數字電路單元實訓
7.555時基電路單元實訓
8.RS觸發電路單元實訓
9.3min延時電路單元實訓
10.二次自動復位電路單元實訓
11.電冰箱電子溫控電路單元實訓
12.低溫除霜電路單元實訓
13.可控硅調速電路單元實訓
14.步進電機驅動電路單元實訓
15.熱泵空調電氣電路單元實訓
16.電冰箱電子溫控電路綜合單元實訓
17.熱泵空調電氣電路綜合單元實訓

?
