序號

部件名稱

功能(neng)及技術參數

數量

1

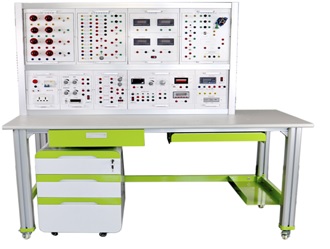

實訓桌

1.桌子(zi)臺面(mian)板(ban)采用E1級三聚氰胺復面合成板，臺面厚度(du)約25mm。實(shi)驗桌中央(yang)配有通(tong)(tong)用電路(lu)板，電路(lu)板注(zhu)塑而成，表面布有九孔(kong)成一組相互聯(lian)通(tong)(tong)的插孔(kong)，
2.采用四個7070工業鋁(lv)型(xing)(xing)材立柱(zhu)為支撐(cheng)，立柱(zhu)端部安(an)裝萬向腳(jiao)輪，方便移動，主(zhu)體(ti)結構通過鈑金(jin)和鋁(lv)型(xing)(xing)材構件(jian)聯接，臺面高度約(yue)800mm，桌面板下設(she)支撐框(kuang)架，截面尺(chi)寸為(wei)30×30mm，承受力不(bu)少于300kg。
3.立柱(zhu)采用工業鋁(lv)型材成型工藝，表面氧化處(chu)理(li)，截面尺寸：70×70mm，四面帶槽(cao)，槽(cao)寬約8mm，端部配套(tao)塑料堵頭，槽(cao)內適用工業(ye)鋁型材通配螺母及配件。

1套

2

實(shi)驗臺架

實驗臺架(jia)采用(yong)獨立框(kuang)架(jia)式結構設計，框(kuang)架(jia)由上中下(xia)(xia)左右五根工業鋁型材分割為上下(xia)(xia)兩個區域，所有型材表面滑，無凹槽，用(yong)于放置儀表、實驗模塊等。

1套

3

存儲柜(ju)

采用圓弧卷(juan)邊(bian)冷沖壓鈑(ban)金(jin)一體成(cheng)型，封閉(bi)式結構，表面(mian)靜電噴(pen)涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜(ju)體(ti)四邊圓弧(hu)設計：R=30mm，柜體邊框(kuang)總(zong)厚(hou)度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊(bian)工(gong)藝，把手尺(chi)寸(cun)≥440x45x18mm，抽(chou)屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎(cha)車(che)腳輪。

1套

4

三相交(jiao)流電源

（1）提供線電(dian)壓380V交(jiao)流電源、相(xiang)電壓220V交流(liu)電(dian)源(yuan)。交流(liu)電(dian)源(yuan)輸(shu)出(chu)設有電(dian)源(yuan)保護系統，相(xiang)(xiang)間、線間過(guo)電(dian)流(liu)及(ji)直接短路均(jun)能(neng)自動(dong)保護。提供(gong)三(san)相(xiang)(xiang)漏電(dian)保護器作(zuo)為整個實驗平臺的電(dian)源(yuan)總開關。三(san)相(xiang)(xiang)輸(shu)出(chu)通過(guo)停止(zhi)和啟動(dong)按鈕控制。
（2）智能電(dian)源管理系統(tong)

1）該控(kong)制系統由無線(xian)遠程實驗臺電源管理(li)終端(duan)和實驗室安全管理(li)平(ping)臺軟件

組成；

2）無線遠(yuan)程(cheng)實驗臺電源管理終(zhong)端(duan)啟(qi)動(dong)時需教師輸入正確密碼才(cai)能啟(qi)動(dong)電源，避(bi)免學員誤操(cao)作；

3）無線遠(yuan)程實驗(yan)臺(tai)電源管理(li)終端由 2.8 寸顯(xian)示屏和數(shu)據采集模塊組成，實時顯(xian)示實驗臺三(san)相(xiang)(xiang)電(dian)流值、三(san)相(xiang)(xiang)電(dian)壓值、三(san)相(xiang)(xiang)有(you)功功率(lv)值、三(san)相(xiang)(xiang)無功功率(lv)、功率(lv)因數(shu)、頻率(lv)等(deng)電(dian)參數(shu)；

4）輸入(ru)正確(que)密碼登錄以后可以設(she)置定時開(kai)(kai)關機、過(guo)壓報(bao)警(jing)開(kai)(kai)與關、過(guo)壓報(bao)警(jing)值(zhi)(zhi)、欠壓報(bao)警(jing)開(kai)(kai)與關、欠壓報(bao)警(jing)值(zhi)(zhi)、過(guo)流(liu)報(bao)警(jing)開(kai)(kai)與關、過(guo)流(liu)報(bao)警(jing)值(zhi)(zhi)、余(yu)額不足報(bao)警(jing)開(kai)(kai)與關

5）登(deng)錄(lu)(lu)以(yi)后可以(yi)進行報警記(ji)錄(lu)(lu)查看，電(dian)量充值和(he)剩余電(dian)量清零等操作；并(bing)且可以(yi)更改登(deng)錄(lu)(lu)密(mi)碼，系統對時模式設置，熱點配網；

6）通過手機(ji)APP可以查詢電源(yuan)管理(li)終端(duan)電源(yuan)開(kai)關(guan)(guan)狀態，可以單(dan)獨開(kai)啟關(guan)(guan)閉(bi)(bi)(bi)學生實驗臺(tai)電源(yuan)；全部開(kai)啟或全部關(guan)(guan)閉(bi)(bi)(bi)實驗臺(tai)電源(yuan)功能(neng)；定時預約實驗臺(tai)電源(yuan)開(kai)啟關(guan)(guan)閉(bi)(bi)(bi)功能(neng)。

7）APP軟件實時顯(xian)示設備溫(wen)度、用電(dian)量柱狀(zhuang)圖、三相(xiang)總(zong)有功(gong)功(gong)率、總(zong)無功(gong)功(gong)率、A相有(you)功功率(lv)、A相無功功率、A相功率因數、B相有功(gong)功(gong)率、B相無功功率、B相功率(lv)因(yin)數、C相有功功率(lv)、C相無功功率(lv)、C相(xiang)功率因數、電網頻率

8）APP軟件(jian)可以設置過(guo)壓(ya)報(bao)(bao)(bao)警開(kai)與(yu)關(guan)(guan)、過(guo)壓(ya)報(bao)(bao)(bao)警值(zhi)(zhi)、欠(qian)壓(ya)報(bao)(bao)(bao)警開(kai)與(yu)關(guan)(guan)、欠(qian)壓(ya)報(bao)(bao)(bao)警值(zhi)(zhi)、過(guo)流報(bao)(bao)(bao)警開(kai)與(yu)關(guan)(guan)、過(guo)流報(bao)(bao)(bao)警值(zhi)(zhi)、余額不足報(bao)(bao)(bao)警開(kai)與(yu)關(guan)(guan)

9）APP軟件可以給(gei)電(dian)表設備進(jin)行電(dian)量充(chong)值。

10）通過APP可以把設備(bei)分享給其(qi)他成員

11）APP軟(ruan)件的操作會實時的同步到電源管理終端

1套

5

交(jiao)流(liu)可調電源

提供0～250V連續可(ke)調(diao)交流電源一路(lu)(lu)，數顯(xian)電壓變顯(xian)示(shi)輸(shu)出電壓值，輸(shu)出具有短(duan)路(lu)(lu)、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半(ban)顯示，能夠測量輸入交流電壓。

1套

6

直流可調(diao)電源

提供雙路直流程控電源:采用DAC加MOS管恒流(liu)輸(shu)出，每路輸(shu)出0-30V/2A，電壓穩定度≤0.3%，電流穩定度(du)≤0.3%，有短(duan)路(lu)、過(guo)流(liu)自(zi)動保(bao)護(hu)功能，設有短(duan)路(lu)軟截止(zhi)自(zi)動保(bao)護(hu)和自(zi)動恢(hui)復裝置。

1套(tao)

7

低(di)壓直流電(dian)源、智能直流恒流源

一路(lu)0-500mA/12V恒流源:采(cai)用DAC加MOS管恒(heng)流(liu)輸出(chu)，負載穩(wen)定度≤5×10-4 ，額定變化率≤５×10-4 。

低壓直流電源：±5V、±12V四路固定輸出(chu)，每路均具有(you)短路、過流保(bao)護及(ji)自動恢復(fu)保(bao)護功(gong)能。

1套

8

智能交流電(dian)壓(ya)表、電(dian)流表

1智能交流電壓(ya)表（1只(zhi)）

測量范(fan)圍0～1000V，5位LED顯示，測(ce)量精(jing)度0.5級，設有6個LED工(gong)作(zuo)(zuo)狀態指示燈，指示檔位(wei)、工(gong)作(zuo)(zuo)模式(shi)、報警狀態等。具有“自(zi)動(dong)”換擋測(ce)量和“手動(dong)”換擋測(ce)量兩(liang)種工(gong)作(zuo)(zuo)模式(shi)，“手動(dong)”模式(shi)時(shi)分2V、20V、200V、1000V四檔，“自動(dong)”模式時程(cheng)序(xu)會自動(dong)判斷并進入相應量程(cheng)檔位。每檔均有超量程(cheng)告警、指示功能。通過鍵控、數顯(xian)窗口實現人機對(dui)話功能，可存(cun)儲和查詢(xun)5組(zu)實驗數(shu)據(ju)。采(cai)用歐美(mei)品牌高(gao)端MCU，內(nei)部集成21位AD，且各通(tong)道間通(tong)過(guo)外部輔助IC和(he)濾波器實(shi)現(xian)相互(hu)隔離。具備測(ce)量(liang)精準、穩定性(xing)高(gao)、抗干擾強的優越性(xing)能(neng)。。

2智能交(jiao)流電流表（1只）

測量(liang)范圍(wei)0～5A，5位(wei)LED顯示(shi)，測(ce)量精度0.5級(ji)，設有6個LED工作狀態指示(shi)燈(deng)，指示(shi)檔位、工作模式(shi)(shi)、報警狀態等(deng)。具(ju)有“自動(dong)”換(huan)擋測量和“手動(dong)”換(huan)擋測量兩種工作模式(shi)(shi)，“手動(dong)”模式(shi)(shi)時分20mA、200mA、2A、5A四檔，“自動(dong)”模式時程序會(hui)自動(dong)判斷并(bing)進(jin)入相應量程檔位。每檔均(jun)有(you)超(chao)量程告警、指示(shi)功能。通過鍵控、數顯窗口實現(xian)人機對話(hua)功能，可(ke)存儲和(he)查詢5組實驗數據。采用(yong)歐美(mei)品牌高端MCU，內部集成21位AD，且各通道間通過外部輔助(zhu)IC和濾(lv)波(bo)器實現相互(hu)隔離(li)。具備(bei)測(ce)量精準、穩定性高(gao)、抗干擾強(qiang)的優越性能。

1套(tao)

9

智能直流(liu)(liu)電壓(ya)表、電流(liu)(liu)表

1.智能直流電壓表(1只(zhi))

測量(liang)范圍0～1000V，5位LED顯示，測量精(jing)度0.5級，設有(you)6個LED工(gong)作狀(zhuang)態(tai)指(zhi)示(shi)燈，指(zhi)示(shi)檔位、工(gong)作模式、報(bao)警狀(zhuang)態(tai)等。具有“自(zi)動”換擋測(ce)量(liang)和“手動”換擋測(ce)量(liang)兩種工(gong)作模式，“手動”模式時分2V、20V、200V、1000V四(si)檔(dang)，“自動”模式時(shi)程(cheng)(cheng)序會自動判(pan)斷并進入相應量程(cheng)(cheng)檔(dang)位。每檔(dang)均有超量程(cheng)(cheng)告警(jing)、指示功(gong)能。通(tong)過鍵(jian)控(kong)、數顯窗口實(shi)現人機對話功(gong)能，可存(cun)儲和查(cha)詢5組實驗數據。采用歐(ou)美品牌高端(duan)MCU，內(nei)部集成21位(wei)AD，且各通道間通過外部(bu)輔助IC和濾波器實現相互隔離。具備測量精準、穩(wen)定性(xing)高、抗干擾強的優越性(xing)能。

2.智能直流電流表（1只(zhi)）

測量(liang)范圍(wei)0～2A，5位LED顯示，測量精度(du)0.5級，設有6個LED工(gong)作(zuo)狀態(tai)(tai)指示(shi)(shi)燈，指示(shi)(shi)檔(dang)位、工(gong)作(zuo)模式(shi)、報(bao)警狀態(tai)(tai)等。具(ju)有“自動”換(huan)擋(dang)測量和“手動”換(huan)擋(dang)測量兩(liang)種工(gong)作(zuo)模式(shi)，“手動”模式(shi)時(shi)分(fen)2mA、20mA、200mA、2A四(si)檔，“自動”模式時(shi)程(cheng)序會自動判斷并進入(ru)相應量(liang)程(cheng)檔位(wei)。每檔均有超量(liang)程(cheng)告警(jing)、指示功能。通過鍵控(kong)、數顯(xian)窗(chuang)口實現人機對話(hua)功能，可(ke)存儲和(he)查詢5組實驗(yan)數據。采用歐美品牌高端(duan)MCU，內部集成21位AD，且各通(tong)道間通(tong)過外部(bu)輔助IC和濾波器實現(xian)相互隔離。具備測量精準、穩定性高、抗干擾強(qiang)的優(you)越(yue)性能。

1套

智能交流(liu)數顯功率表(biao)

由24位專用DSP、16位高精(jing)度AD轉(zhuan)換器和高速MPU單元設計(ji)而成，通過(guo)鍵(jian)控(kong)、數顯(xian)窗(chuang)口(kou)實現人機(ji)對話功能控(kong)制(zhi)模式。軟件(jian)上采用RTOS設計思(si)路(lu)，同(tong)時配有(you)PC監(jian)控軟件來(lai)加強分(fen)析(xi)能力(li)。能測(ce)量電(dian)路的功率(lv)、功率(lv)因數。功率(lv)測(ce)量精度(du)為(wei)1.0級，功率因數測量范(fan)圍0.3-1.0，電(dian)(dian)壓電(dian)(dian)流量(liang)程為450V和5A，能自動判別負載性質(zhi)（感性顯示“L”，容性(xing)顯(xian)示“C”，純電阻不顯示），并可存儲(chu)測(ce)量(liang)數(shu)據，供隨時(shi)查閱。

1套

10

函(han)數信號發生器

全功能DDS函數信號(hao)源

A.高(gao)頻率分辨率：0.01Hz  B.高頻率精確度：±20ppm  C.低失真度(du)：<1%D.方波占空(kong)比1%~99%精確(que)可調   E.三角波(bo)調占空比后可輸出兩種鋸(ju)齒波(bo)F.可(ke)變直(zhi)流電平控制   G.外部頻率測量  H..預設頻率(lv)存儲、調(diao)入功能(neng)  I. 輸出衰減，由兩個“衰減”按鍵選擇。

技術(shu)指標：

A.主輸出波(bo)形 正弦波(bo)、方波(bo)、三角(jiao)波(bo)、鋸齒波(bo)四種波(bo)形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%

D.直流偏(pian)置 ±5V（空(kong)載）E.占空比范圍 1%-99%（方波(bo)）F.輸出頻率范(fan)圍(wei)： 0.01Hz-2MHz

外測(ce)量(liang)功能：

頻率范圍(wei)：1Hz-60MHz   信號(hao)幅度：0.5Vpp-20Vpp  外計(ji)數(shu)范圍：0-4294967296

存儲和調入：具有10組參數存儲與(yu)調出的功能。

1套(tao)

11

教學測控(kong)儀(yi)掛箱

系統采(cai)用一體(ti)化設計（拒絕采(cai)用功能拼(pin)湊型），7寸彩色中文觸(chu)控(kong)屏系(xi)統管理器(qi)，中文菜單式觸(chu)控(kong)操(cao)作(zuo)界(jie)面，人機(ji)對話友(you)好。該系(xi)統集成示波器(qi)、任意(yi)函(han)數波形發生器(qi)、PWM脈(mo)沖發生器、模擬數(shu)據測量(liang)、故障模擬發生器、數(shu)字量(liang)輸入監(jian)測六大功能模塊(kuai)。

1套

12

直流(liu)電路(lu)基(ji)本原理(li)掛箱(xiang)（一(yi)）

包含固定值電(dian)阻17只、可調(diao)電阻2只、電容(rong)3只、原副線圈1付、電感1只、鎮流器(qi)1只、指示燈2只、切換開(kai)關3只、運(yun)算放大器1只

1套

13

直流電路基(ji)本(ben)原理掛箱（二）

包含固定電阻13只、電容(rong)6只、指示(shi)燈2只、可(ke)調電位(wei)器1只電(dian)流插座2只、切換(huan)開關3只

1套

14

交流與磁電(dian)(dian)路電(dian)(dian)路基本原(yuan)理掛箱(xiang)（三）

包(bao)含電容(rong)2只、LED2只(zhi)、切換開關(guan)3只、鎮(zhen)流器1只、啟輝(hui)器1只、原副線圈1付、電流插座3只、變壓器1只

1套

15

燈箱負載掛箱（四(si)）

包(bao)含燈(deng)泡8只、開關4只

1套

16

基本(ben)定律(lv)定理掛箱(xiang)（五）

包含固定(ding)電阻12只、電流轉換(huan)插座3只、可調電位(wei)器3只、切換開關3只

1套

17

電子實驗模塊

1套(tao)

18

全數(shu)字化電工實(shi)驗(yan)仿真(zhen)軟件

軟件(jian)采(cai)用三維建模基于虛擬現實技(ji)術的計算機仿(fang)(fang)真模擬技(ji)術，可以進行電(dian)路(lu)仿(fang)(fang)真接線(xian)、測(ce)量仿(fang)(fang)真等

（1）該仿真(zhen)軟件實驗(yan)用模塊必(bi)須與實際實物模塊一一對(dui)應，能進行39個仿(fang)真(zhen)實驗如下

實訓一  電位、電壓的測定

實訓二  電源的外特性

實訓(xun)三(san)  歐姆表工(gong)作原理

實(shi)訓四  電(dian)阻的(de)串、并、混聯

實訓五  電壓(ya)控制電流源

實訓六(liu)  電壓(ya)控制(zhi)電壓(ya)源

實(shi)訓七(qi)  電(dian)容器(qi)的串、并、混聯電(dian)路

實訓八  電(dian)(dian)容在交直流電(dian)(dian)路中(zhong)的作用

實訓九  一(yi)階RC電(dian)路的(de)過渡(du)過程

實訓十  二階電路的響應(ying)

實(shi)訓(xun)十一  負載(zai)獲得最大功(gong)率的條件

實訓十二  惠斯(si)通電橋

實訓十三  電阻與溫度的關(guan)系

實訓十(shi)四  直(zhi)流電路(lu)星形和三角形電路(lu)的等效互換(huan)

實訓十五  RL串聯電路(lu)

實(shi)訓十六  RC串(chuan)聯電路

實訓十七  RCL并聯電路

實訓十八  電感在交直流電路中作用

實訓(xun)十九(jiu)  一階RL電路(lu)的過(guo)渡(du)過(guo)程

實訓(xun)二十  諧振電路(lu)

實訓(xun)二(er)十(shi)一  RC選頻電(dian)路

實訓(xun)二十(shi)二  通斷(duan)電自(zi)感(gan)現象

實訓二十三  電(dian)壓表電(dian)流表的工作原理

實訓(xun)二十四  單(dan)相交流電路功率(lv)因(yin)數的改(gai)善(shan)及日光燈(deng)的接法

實(shi)訓二十五  變壓器實驗

實訓二十六(liu)  單相交流電路實(shi)驗

實訓(xun)二十七  電焊變壓器原理

實訓二十八  交流互感(gan)器原理

實訓二(er)十九  電壓(ya)互感(gan)器原理

實訓三十  磁耦(ou)合線圈(quan)的反、順接法

實訓三(san)十(shi)一  三相負載的星、三角形連接電(dian)路

實訓三十(shi)二  樓梯開關兩(liang)地控制

實訓(xun)三十三  戴維南定(ding)理實(shi)驗

實(shi)訓三十四  歐(ou)姆定(ding)律(lv)

實訓三十五  互易(yi)定律

實訓(xun)三十六  基爾霍(huo)夫第(di)一定律

實訓三十七  基(ji)爾(er)霍(huo)夫第二(er)定律(lv)

實訓三(san)十八  迭加定律

實訓三(san)十九  諾頓定律

（2）仿真信號源功能提供：

1）仿真交流220V輸(shu)出一路；2）仿真三相380V交流輸出一路；3）仿真雙路DC 0-30V直流可(ke)調電(dian)源(yuan)；4）仿(fang)真(zhen)AC 0-30V交流可調電源一(yi)路；5）仿真(zhen)函(han)數信號發生(sheng)器一路；6）仿真固定直流電(dian)源±5V, ±15V；

（3）仿真測(ce)量儀表功能提供(gong)：

1）仿真雙綜示波器；2）仿真直流電壓(ya)電流表各一只；3）仿真交(jiao)流(liu)電壓電流(liu)表各一只；4）仿真萬(wan)用表一只；

（4）仿真實(shi)(shi)(shi)驗(yan)(yan)內(nei)容具有實(shi)(shi)(shi)驗(yan)(yan)目的，實(shi)(shi)(shi)驗(yan)(yan)器(qi)材，實(shi)(shi)(shi)驗(yan)(yan)步(bu)驟，實(shi)(shi)(shi)驗(yan)(yan)原理圖，操作連線功(gong)能

（5）模擬接線(xian)具有實訓接線(xian)，連線(xian)提示，一鍵(jian)連線(xian)功能

（6）實驗電路具(ju)有仿真測量功能

19

實(shi)驗導線

根據(ju)不同實(shi)驗項目的(de)(de)特點，配(pei)備不同規(gui)格的(de)(de)實(shi)驗連接線；強電和弱電導(dao)線均采(cai)用高可靠護套(tao)結構手(shou)槍插連接線（不存在任何觸電的(de)(de)可能(neng)）；兩種導(dao)線都只能(neng)配(pei)合相應內孔(kong)的(de)(de)插座，不能(neng)混(hun)插。

1套

20

導線(xian)架

用于懸掛和放置實驗(yan)專用連接導線(xian)，外形尺寸約530mm×430mm×1200mm，設有(you)五個萬(wan)向輪。

1件

21

實(shi)驗配件

提供與實(shi)驗(yan)設備相匹(pi)配的實(shi)驗(yan)指(zhi)導(dao)書、配件(jian)等。

1套
