FC-KNX智能樓宇綜(zong)合實訓(xun)裝置

一、概述

實(shi)訓裝置結合KNX智能樓宇控制系統在實際場景中的應用實例及KNX國際工程師(shi)認(ren)證考核的(de)技能(neng)要求，適合進行KNX智能家居控制(zhi)系統的教學與實(shi)驗實(shi)訓，還可以滿足KNX系統(tong)與西門子(zi)LOGO！可編程控制器(qi)的通訊、云(yun)端app遠程控制(zhi)等實訓項目。KNX是住宅和樓宇控制(zhi)標準，通過所(suo)有的總線設備連接到(dao) KNX 介(jie)質上 ( 這(zhe)些介質包括雙絞線(xian)、射頻、電力線(xian)或 IP/Ethernet), 它們可(ke)以(yi)進行(xing)(xing)信(xin)息交換。總線設備可(ke)以(yi)是傳感器(qi)也可(ke)以(yi)是執(zhi)行(xing)(xing)器(qi)，用于(yu)控制樓宇管理裝置如：照(zhao)明、遮光 / 百葉窗(chuang)、保安系統(tong)、能源管理、 供(gong)暖、通風、空調系統(tong)、信(xin)號(hao)和監(jian)控(kong)系統(tong)、服務界(jie)面及(ji)樓(lou)宇控(kong)制系統(tong)、遠(yuan)程(cheng)控(kong)制、計量、視頻 / 音頻(pin)控制、大型家(jia)電等，場景設(she)置可(ke)根據實(shi)(shi)訓難度自行設(she)定，具有高度自定義優勢，為學生(sheng)提(ti)供了一個進行綜合應用、創新(xin)實(shi)(shi)訓，可(ke)充分發(fa)揮學生(sheng)潛能的完全開放的平臺。

二、裝(zhuang)置(zhi)主要設奄

1、鋁合金活(huo)動框架(jia)（約高1820mm、寬580mm、長(chang)1160mm）

2、移動電腦(nao)桌

3、透(tou)明玻璃(li)面(mian)板(ban)配電(dian)箱（含電(dian)源模塊(kuai)、KNX調(diao)光模塊、KNX窗簾(lian)控制模塊、KNX調(diao)光模塊、KNX DALI控(kong)制(zhi)模塊、KNX繼電器控制模塊、KNX能源控制器、KNX定時器、KNX IP下載(zai)器(qi)等）

4、KNX可(ke)編程(cheng)溫控(kong)面板、KNX編程(cheng)觸(chu)摸(mo)屏等(deng)

5、西門子LOGO！可編程控制器單元（含DC 24V電源適配器、西(xi)門子LOGO！控制器、工(gong)業交換(huan)機、KNX與LOGO!通(tong)訊模塊、TD文本顯示器、輸入/輸出模擬(ni)電路等(deng)）

6、無線迷你AP路(lu)由器

7、云端 App中央(yang)服(fu)務(wu)器(qi)

8、電(dian)動窗簾、DALI射燈、白(bai)熾燈、RGB燈帶(dai)、風扇等

9、模擬量輸入集(ji)成模塊

10.正(zheng)版KNX編(bian)程軟件（ETS 5）加密狗一(yi)個(ge)

11.配(pei)套(tao)工具(ju)

二、設備技術指標

工作電源：三(san)相四線制(zhi) AC 380V±10%  50Hz，含導軌式電源指示(shi)燈。

溫度(du)：－10～40℃；環境濕度：≤90%（25℃）。

外形尺寸：高1820mm、寬580mm、長1160mm。

安(an)(an)全(quan)(quan)保護(hu)措施：具有接地保護(hu)、漏電保護(hu)功能，安(an)(an)全(quan)(quan)性符合相關的國標標準，采(cai)用高絕緣的安(an)(an)全(quan)(quan)型插座及帶絕緣護(hu)套的高強度安(an)(an)全(quan)(quan)型實(shi)驗導線(xian)。KNX系(xi)統(tong)采用KNX專(zhuan)用電纜及專(zhuan)用連接端子。

三、設備功能特點

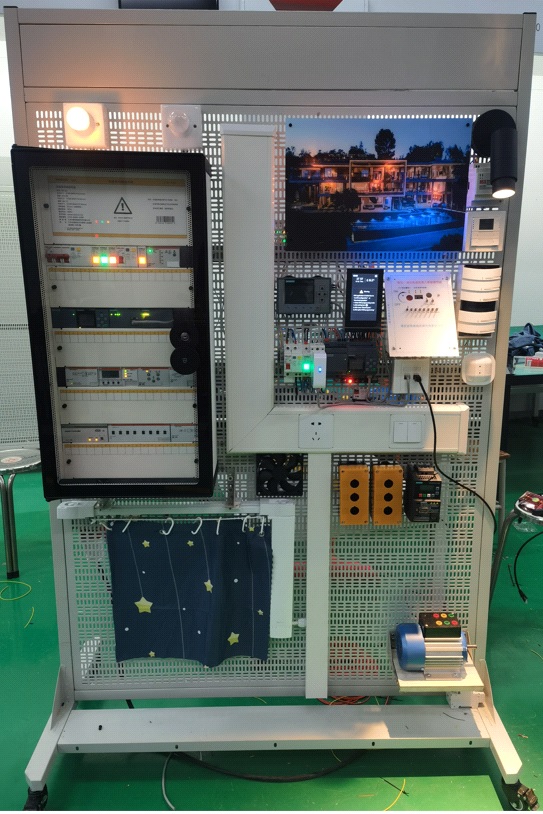

KNX智能樓(lou)宇綜合(he)實訓裝置大體構(gou)成：鋁(lv)合(he)金活動框架、透明玻(bo)璃面板配電箱（含KNX控制系統(tong)）、移(yi)動電腦桌、西門子LOGO！可編程(cheng)控制器(qi)單(dan)元等。

鋁(lv)合(he)金活(huo)動框(kuang)(kuang)架(jia)：框(kuang)(kuang)架(jia)上面(mian)可(ke)以放標準(zhun)掛(gua)板模(mo)塊，可(ke)隨(sui)意擴展，完成多(duo)(duo)門多(duo)(duo)種(zhong)實驗(yan)，后(hou)期可(ke)根據實際需求進行器件(jian)升級。

四、設(she)備實訓項目

（一）KNX智能(neng)家居控制系統實訓項(xiang)目

1.ETS 5編程軟件的安(an)裝及使用

2.KNX系統總線及(ji)拓撲(pu)結(jie)構(gou)概論(lun)

3.KNX窗簾控(kong)制應用(yong)

4.KNX普通調光應用

5.KNX繼電器(qi)控(kong)制應用(yong)

6.KNX干接點控制應用

7.KNX DALI及I-BUS調光控制應用

8.KNX傳感器控制(zhi)應用

9.KNX RGB調光應用

10.KNX 溫(wen)控(kong)面(mian)板控(kong)制應用(yong)

11.KNX 觸(chu)摸屏(ping)面板控(kong)制應用

12.KNX 遠(yuan)程APP云端控制應用

13.KNX與西門子LOGO！可(ke)編程控制器通訊應用

14.KNX定時器控制應用

15.KNX場景(jing)控制

16.KNX與小(xiao)度智能音響聯(lian)動應用

17.KNX能源控制應用

18.KNX智慧家庭綜合項目搭建

（二）西門子LOGO！可編程控(kong)制(zhi)器實訓項目(mu)

1. LOGO!Soft Comfort 編程軟件的安裝(zhuang)及使用

2. LOGO!產品的(de)安裝(zhuang)和接線

3. LOGO!常量函數的(de)應用

4. LOGO!基本(ben)函數(shu)的應用

5. LOGO!定時器函數(shu)的應用

6. LOGO!計數器函(han)數的應用

7. LOGO!模擬量(liang)函數的應用

8. LOGO! TD信息文本函(han)數的應用

9.用戶自(zi)定義(yi)函數的應用

10.數據歸(gui)檔場(chang)景的應用

11.以太(tai)網通訊- LOGO! 之間主主通訊控制場景(jing)應用

12.以太網通訊- LOGO! 之間(jian)主從通訊控(kong)制(zhi)場(chang)景應用

13.以(yi)太網通訊- LOGO! 與S7-200控制(zhi)場景應用

14.以太網通訊- LOGO! 與S7-1200控制場景應用

15.以太網通訊-LOGO!與S7-300控制場景(jing)應用

16.以太網通訊- LOGO! 與觸摸屏控制場景應用

17.以太(tai)網通訊-LOGO!與(yu)WinCC控制場景應(ying)用

18.三(san)相異(yi)步電動(dong)機(ji)控(kong)制場景應用

19.西門子LOGO！與KNX系統(tong)通訊應用
