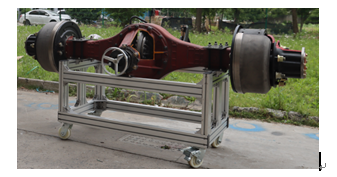

東風1120 GA后驅動橋總成解剖模型

一、產品(pin)簡介(jie)

本產品為風1120 GA軍車原車傳動系統制作而成，能分展示后驅動橋系統的結構組成及工作原理并能使其動態運行在動態運行下，觀察了解風1120 GA后驅(qu)動(dong)橋(qiao)的工作原理(li)及工作過程、了解掌握半軸(zhou)、驅(qu)動(dong)橋(qiao)、制動(dong)器(qi)等(deng)工作原理(li)，同時(shi)學習后驅(qu)動(dong)橋(qiao)的驅(qu)動(dong)力傳(chuan)遞路(lu)線等(deng)內容是汽(qi)車(che)維修培訓機構(gou)必備設備之一(yi)

二、結構組成：

解剖后的汽車(che)后驅動(dong)橋(qiao)總(zong)成(cheng)，差速器(qi)，傳動(dong)軸(zhou)，后橋(qiao)殼，半軸(zhou)，汽車(che)剎車(che)系統各部件，驅動(dong)機構、設(she)備(bei)臺架、手輪(lun)等組(zu)成(cheng)配套(tao)使用說明(ming)及(ji)實訓指(zhi)導資料

三、實(shi)訓項目

1、汽車(che)后(hou)驅動(dong)橋(qiao)總成(cheng)的(de)認知(zhi)了解實(shi)訓

2、汽車后驅動橋的結構組成及(ji)工作原理實(shi)訓(xun)

3、汽車后驅動橋的動態(tai)運行實訓

4、汽車后(hou)鼓式制動(dong)器的結構組成(cheng)與工作原理實訓

5、汽車驅(qu)動半軸的安裝位(wei)置了(le)解與工作原理實訓(xun)

6、汽(qi)車鼓式(shi)制動器的(de)拆裝實訓

7、汽(qi)車手制動器(qi)的結構組(zu)成與工作原(yuan)理實訓

四、主(zhu)要功能

1、展示功能  通過剖切部位，清晰觀察差速器的內部結構，制動器的內部結構剖口整齊并涂以顏色，突出層次感

2、動態運行  輕輕轉動驅動手輪，動力由(you)驅動手輪——驅動橋錐形齒輪——驅動橋扇形齒輪——驅動橋差速器——兩側半軸——兩側驅動鼓展示驅動力的輸出路線

3、拆裝功能  通過拆裝實訓，了解制動系統的裝配工藝，掌握驅動橋的安裝技巧制動系統和錐型齒與扇形齒的間隙調整及裝配方法

五、制作工藝(yi)

嚴(yan)格按照原車布(bu)局安裝每個零部件與真車一樣

剖口為線切割工藝，剖口整齊(qi)美觀

選用40*40國標鋼材，壁厚2mm

經氬(ya)弧焊接而成(cheng)，焊點無需打(da)磨即非常平整

外(wai)觀經高溫靜電(dian)噴涂，顏色鮮(xian)艷(yan)，易清潔耐油污，光鮮(xian)亮麗(li)

激光清UV噴涂面板，線條清晰，不褪色

實訓臺(tai)配置帶鎖(suo)止(zhi)裝(zhuang)置的萬向(xiang)移(yi)動腳輪(lun)，移(yi)動方便(bian)，鎖(suo)止(zhi)安(an)全可(ke)靠

六、、技術參(can)數(shu)：

尺寸：1500*800*800

形式(shi)：后驅

車型：風1120 GA軍車

腳輪：3寸
