東風1120 GA變速箱解剖模型

一、產品簡介

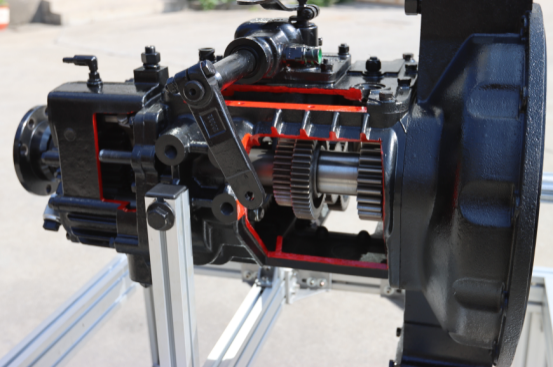

本設備臺架以東風汽車1120GA手動變速箱總成為基礎，經過剖切加工制作而成，使東風汽車1120GA手動變速箱內部結構清晰可見，能充分展示東風汽車1120GA手動變速箱的內部結構組成與工作特點。鋼制手輪經加工后作為手動動力源，可低速緩慢驅動變速箱，在動態下演示其工作原理。展示換擋變速的全過程。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。

二、結構組成

東風東風汽車1120GA手動變速箱解剖后的總成，驅動手輪，設備展示臺架、萬向腳輪、設備標牌等組成。

三、設備功能

1、東風汽車1120GA手動變速箱動態運行功能，了解手動變速器換擋過程。

2、東風汽車1120GA手動變速箱的內部結構組成與工作原理實訓

3、東風汽車1120GA手動變速箱各個前進檔位齒輪的結構組成與認知實訓

4、東風汽車1120GA手動變速箱輸入軸的結構組成與工作原理實訓

5、東風汽車1120GA手動變速箱輸出軸的結構組成與工作原理實訓

6、東風汽車1120GA雙中間軸變速箱的結構組成與工作原理實訓

7、東風汽車1120GA手動變速箱同步器的結構組成與工作原理實訓

8、東風汽車1120GA手動變速箱換擋撥叉的結構組成與工作原理實訓

9、東風汽車1120GA手動變速箱倒擋尺寸的結構組成與工作原理實訓

10、東風汽車1120GA手動變速箱行星齒輪組的結構組成與工作原理實訓

四、制作工藝

底座國標鋼材焊(han)接而成，外部進(jin)行防銹處理(li)，并高溫噴涂，使其表(biao)面耐(nai)油污，易清(qing)潔。

配置鋼(gang)制手輪(lun)作為(wei)手動動力源，可(ke)以(yi)緩慢的速度進(jin)行動態工作原(yuan)理演示，安(an)全安(an)靜。

控制面板，UV噴涂，顏色亮麗，并且不易褪色。

東風汽車1120GA手動變速箱為線切割工藝，剖口整齊，美觀。

剖口著(zhu)色(se)，區分剖口與原件之(zhi)間關(guan)系。

萬向(xiang)腳輪，移動方便。并且能隨時鎖(suo)止，保證了教學(xue)安全。

五、技(ji)術(shu)參數：

使用車型：東風汽車1120GA

變(bian)速箱類型：手(shou)動

驅動類型：后驅

萬向腳輪：3寸

設備顏色：解放藍

外形尺寸：1100*600*1400
