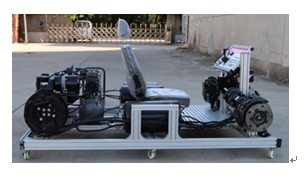

東風1120GA東風氣壓剎車系統實訓臺

一、產品簡介

本產品東風汽車制動系統制作而成，能分展示載貨汽車氣壓ABS制動系統的結構組成及安裝位置并能使其動態運行在運行中，觀察了解載貨汽車氣壓制動系統的工作原理及工作過程是汽車維修培訓機構必備設備之一

二、結構組成

選(xuan)用東風汽車制動系(xi)統配件材料，包含制動總泵、前盤(pan)式制動分泵，前盤式制動器總成、后斷氣分泵、后鼓式制動器總成、打氣泵，儲氣筒，前后剎車機構、斷氣剎手閥、繼動閥、快放閥、四回路保護閥、排水閥、安全閥、ABS電控單元、ABS氣壓調節閥、ABS輪速傳感器、ABS系統轉速信號盤，發動機電控單元、制動等開關、ABS車速調節驅動動電機。干燥器及限壓閥總成、座椅、氣壓表、設備臺架，等組件，配套汽車氣壓制動系統實驗臺操作說明及制動系統指導資料

按原車布置(zhi)裝配在臺架上(shang)，氣壓表(biao)顯示工作氣壓， 面板上繪制氣壓ABS制動系統的工作原理，配套汽車(che)制動(dong)系統實驗臺使用操作與(yu)實訓課題的實訓指導書

三、實訓項目(mu)

1、東風氣壓ABS制動系統配件的認知了解實訓

2、東風氣壓ABS制動系統零部件拆裝實訓

3、東風氣壓ABS制動系統的制動蹄更換實訓

4、東風氣壓ABS制動系統的工作原理實訓

5、東風氣壓ABS制動系統總泵的結構原理實訓

6、東風氣壓ABS制動系統總泵的拆裝實訓

7、東風氣壓ABS制動系統的分泵結構原理與拆裝實訓

8、東風氣壓ABS制動系統的間隙調整實訓

9、東風氣壓ABS制動系統電控原理實訓

10、東風氣壓ABS制動系統傳感器的數據測量實訓

11、東風氣壓ABS制動系統執行器的數據測量實訓

12、東風氣壓ABS制動系統故障診斷與排除實訓

13、東風氣壓ABS制動系統數據讀取與故障碼清除實訓

14、東風氣壓ABS制動系統動態的模擬實訓

四、主要功(gong)能

展示(shi)功能：按照原車布局(ju)，展示(shi)汽車氣壓制動系統(tong)的結(jie)構組成與安裝位置了解汽車氣壓制動系統的管路連接

動態運行：真實的演示氣壓制動系統工作原(yuan)理，包含制動腳剎，制動鉗抱(bao)死釋(shi)放腳

剎，制動器釋(shi)放(fang)回(hui)位

顯示(shi)功能：氣壓(ya)表實時顯示(shi)當前氣壓(ya)的(de)變化；

★故障設置：可以任意設置每一個車輪制動系統的故障，包含：剎車暴死，無剎車，剎車不回位，個別車輪失控的故障
五、制(zhi)作工藝

嚴格(ge)按(an)照(zhao)原車布局(ju)安裝(zhuang)每個零部(bu)件(jian)；

國標40*80鋁型材搭建而成

配置座椅(yi)

前(qian)盤后(hou)鼓式(shi)制(zhi)動結構

汽車部(bu)件整體全新

雙氣路供氣設計

高清UV噴涂面板，線條清晰，不褪色

配置(zhi)帶鎖止裝(zhuang)置(zhi)的萬向移動(dong)腳輪，移動(dong)方便，鎖止安(an)全可靠(kao)

配(pei)置漏(lou)電保護器，使操(cao)作(zuo)安全性(xing)大大提(ti)高，

六(liu)、、技(ji)術參數：

外形尺寸：2200×1500×800mm

輸入電源：AC220V

功    率：1800W

氣    壓：08MPA

系統電源：DC21V/24V

容積：30升

萬(wan)向腳輪：2.5寸

工作溫度：-50℃～50℃
